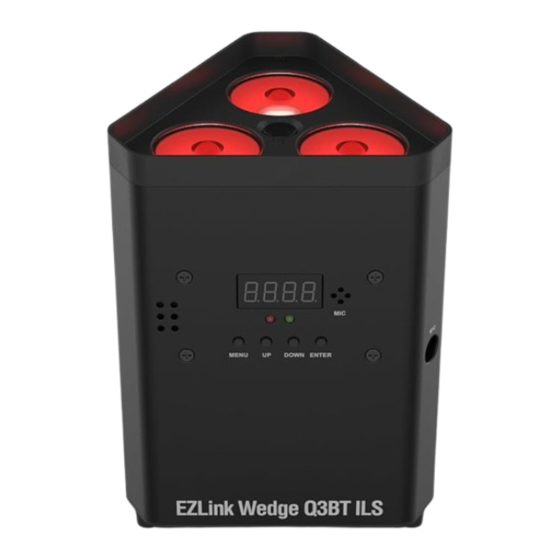

Chauvet DJ EZLink Wedge Q3BT ILS Guide De Référence Rapide
  1. Manuels
  2. Marques
  3. Chauvet DJ Manuels
  4. Équipement d'éclairage
  5. EZLink Wedge Q3BT ILS
  6. Guide de référence rapide
Chauvet DJ EZLink Wedge Q3BT ILS Guide De Référence Rapide

Chauvet DJ EZLink Wedge Q3BT ILS Guide De Référence Rapide

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 12

Liens rapides

Télécharger ce manuel
Quick Reference Guide
English
Español
Français
Deutsch
Italiano
Nederlands
EN
ES
FR
DE
IT
NL

Publicité

loading

Manuels Connexes pour Chauvet DJ EZLink Wedge Q3BT ILS

Sommaire des Matières pour Chauvet DJ EZLink Wedge Q3BT ILS

  • Page 1 Quick Reference Guide English Español Français Deutsch Italiano Nederlands...
  • Page 2 Power cord To Begin Unpack your EZLink Wedge Q3BT ILS and make sure you have received all parts in good condition. If the box or contents appear damaged, notify the carrier immediately, not Chauvet. EZLink Wedge Q3BT ILS QRG Rev. 1...
  • Page 3 Power Linking It is possible to link up to 40 EZLink Wedge Q3BT ILS products at 120 V or 64 products at 230 V. Never exceed this number. Power-linking cords can be purchased separately.
  • Page 4 QUICK REFERENCE GUIDE Mounting Before mounting this product, read the Safety Notes. Mounting Diagram Safety cable (such as CH-05 from Chauvet) Mounting clamp (such as CLP-15 from Chauvet) EZLink Wedge Q3BT ILS QRG Rev. 1...
  • Page 5 ILS Connection The EZLink Wedge Q3BT ILS uses the DMX data connection and the D-Fi USB for wireless connection to the Integrated Lighting System (ILS) ecosystem (patent pending). For more information about configuring the EZLink Wedge Q3BT ILS into ILS mode, please refer to the User Manual available at www.chauvetdj.com.
  • Page 6  – Dimmer 0–100%  IRC-6 Remote The EZLink Wedge Q3BT ILS can be operated with the CHAUVET IRC-6. The following IRC-6 buttons are used with the EZLink Wedge Q3BT ILS: Button Function <BLACK OUT> Turns LED on/off Activates automatic programs <AUTO>...
  • Page 7 Cable de alimentación Para empezar Desembale su EZLink Wedge Q3BT ILS y asegúrese de que ha recibido todas las partes en buen estado. Si la caja o los componentes parecen dañados, notifíqueselo inmediatamente al transportista, no a Chauvet. EZLink Wedge Q3BT ILS GRR Rev. 1...
  • Page 8 Alimentación en cadena Puede enlazar hasta 40 productos EZLink Wedge Q3BT ILS a 120 V o 64 productos a 230 V. Los cables de alimentación en cadena se pueden adquirir por separado.
  • Page 9 GUIA DE REFERENCIA RÁPIDA Montaje Antes de montar este producto, lea las Notas de seguridad. Diagrama de montaje Cable de seguridad (como el CH-05 de Chauvet) Abrazadera (como la CLP-15 de Chauvet) EZLink Wedge Q3BT ILS GRR Rev. 1...
  • Page 10 Maestro/Esclavo están en el Manual de usuario. Conexión ILS El EZLink Wedge Q3BT ILS utiliza la conexión de datos DMX y el D-Fi USB para la conexión inalámbrica al ecosistema Integrated Lighting System (ILS) (patente en trámite). Si desea más información sobre la configuración de EZLink Wedge Q3BT ILS en el modo ILS, consulte el manual de usuario disponible en www.chauvetdj.com.
  • Page 11 – Atenuador 0–100%  Control remoto por infrarrojos IRC-6 El EZLink Wedge Q3BT ILS es totalmente compatible con el control remoto por infrarrojos (IRC-6) de CHAUVET DJ. Boton Función <BLACK OUT> Enciende y apaga el LED Activa los programas automáticos <AUTO>...
  • Page 12 Cordon d'alimentation Préalable Déballez votre EZLink Wedge Q3BT ILS et assurez-vous que vous avez reçu toutes les pièces en bon état. Si la boîte et/ ou son contenu semble endommagés, contactez immédiatement le transporteur, et non pas Chauvet. EZLink Wedge Q3BT ILS MdR Rév. 1...
  • Page 13 éteignez complètement l'appareil en le débranchant ou en coupant le disjoncteur. Chaînage électrique Vous pouvez connecter jusqu’á 40 produits EZLink Wedge Q3BT ILS à 120 V ou 64 produits à 230 V. Ne dépassez jamais ce nombre. Les cordons d ’alimentation peuvent être achetés séparément.
  • Page 14 MANUEL DE RÉFÉRENCE Montage Avant de monter cet appareil, veuillez lire les Consignes de Sécurité. Schéma de montage Élingue de sécurité (par exemple modèle CH-05 de Chauvet) Crochet (par exemple modèle CLP-15 de Chauvet) EZLink Wedge Q3BT ILS MdR Rév. 1...
  • Page 15 Connexion ILS Le EZLink Wedge Q3BT ILS utilise une connexion de données DMX et un D-Fi USB pour une connexion sans fil à l’écosystème Integrated Lighting System (ILS) (brevet en instance). Pour plus d’informations sur la configuration du EZLink Wedge Q3BT ILS en mode ILS, veuillez vous référer au manuel d’utilisation disponible sur www.chauvetdj.com.
  • Page 16 Programme son-activé  – Gradateur 0–100%  Télécommande par infrarouge IRC-6 Le EZLink Wedge Q3BT ILS est compatible avec la télécommande infra-rouge (IRC-6) de CHAUVET DJ : Boutons Fonction <BLACK OUT> Allume/éteint la LED Active les programmes automatiques <AUTO> •...
  • Page 17 SCHNELLANLEITUNG Über diese Schnellanleitung In der Schnellanleitung des EZLink Wedge Q3BT ILS finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menüoptionen und DMX-Werte des Geräts. Laden Sie für weiterführende Informationen unter www.chauvetdj.com das Benutzerhandbuch herunter. Haftungsausschluss Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.
  • Page 18 Trennschalter oder durch Herausziehen des Steckers aus der Steckdose. Serienschaltung der Geräte Sie können bis zu 40 EZLink Wedge Q3BT ILS-Produkte mit 120 V oder 64 Produkte mit 230 V verbinden. Überschreiten Sie niemals diese Anzahl. Power-Link-Kabel können separat erworben werden.
  • Page 19 SCHNELLANLEITUNG Montage Lesen Sie vor der Montage dieses Geräts in jedem Fall die Sicherheitshinweise. Montageansicht Sicherheitskabel (wie die CH-05 von Chauvet) Klemmen (x2) (wie die CLP-15 von Chauvet) EZLink Wedge Q3BT ILS SAL Rev. 1...
  • Page 20 EZLink Wedge Q3BT ILS im ILS-Modus finden Sie im Benutzerhandbuch unter www.chauvetdj.com. Bluetooth-Steuerung Der EZLink Wedge Q3BT ILS kann mit der BTAir-App über eine Bluetooth-Verbindung betrieben werden. Für weitere Informationen zur Verwendung der BTAir-App laden Sie sich die BTAir-Anleitung unter www.chauvetdj.com...
  • Page 21 Programmgeschwindigkeit Musiksteuerung  – Dimmer 0–100%  Infrarot-Fernbedienung IRC-6 Der EZLink Wedge Q3BT ILS ist vollständig kompatibel mit der Infrarot-Fernbedienung (IRC-6) von CHAUVET DJ. Taste Funktion <BLACK OUT> Schaltet die LED ein/aus Aktiviert automatische Programme <AUTO> • Drücken Sie <+>/<–> um zwischen verschiedenen Automatikprogrammen zu wählen...
  • Page 22 GUIDA RAPIDA Informazioni sulla Guida La Guida Rapida EZLink Wedge Q3BT ILS contiene informazioni di base sul prodotto quali montaggio, opzioni menù e valori DMX. Per maggiori dettagli, scaricare il Manuale Utente dal sito www.chauvetdj.com. Esclusione di responsabilità Le informazioni e le specifiche contenute in questa guida possono essere modificate senza preavviso.
  • Page 23 Collegamento É possible collegare fino a 40 prodotti EZLink Wedge Q3BT ILS a 120 V o 64 prodotti a 230 V. Non superare mai questo numero. I cavi di alimentazione possono essere acquistati separatamente.
  • Page 24 GUIDA RAPIDA Montaggio Prima di montare l'unità, leggere le Note di Sicurezza. Schema di montaggio Cavo di sicurezza (come il CH-05 di Chauvet) Morsetto (come il CLP-15 di Chauvet) EZLink Wedge Q3BT ILS GR Rev. 1...
  • Page 25 Collegamento DMX EZLink Wedge Q3BT ILS può funzionare con un controller DMX. Le istruzioni per il collegamento e la configurazione di questa unità sono contenute nel Manuale Utente. Se non si ha familiarità con il DMX, scaricare DMX Primer all'indirizzo www.chauvetdj.com.
  • Page 26 Programma attivati suono  – Dimmer 0–100%  Telecomando a infrarossi IRC-6 EZLink Wedge Q3BT ILS è totalmente compatibile con il Telecomando a infrarossi (IRC-6) di CHAUVET DJ: Pulsante Funzione <BLACK OUT> Accende/spegne il LED Attiva i programmi automatici <AUTO>...
  • Page 27 Stroomsnoer Om te beginnen Pak uw EZLink Wedge Q3BT ILS uit en zorg ervoor dat u alle onderdelen in goede staat hebt ontvangen. Als de doos of inhoud beschadigd lijkt, stel dan de vervoerder onmiddellijk op de hoogte, niet Chauvet.
  • Page 28 Power Linking U kunt maximaal 40 EZLink Wedge Q3BT ILS-producten koppelen aan 120 V of 64 producten aan 230 V. Overschrijd dit aantal nooit. Stroomkabels kunnen afzonderlijk worden gekocht. Vervangen van de zekering Ontkoppel het apparaat van de stroom.
  • Page 29 BEKNOPTE HANDLEIDING Montage Lees alvorens dit product te monteren alle Veiligheidsinstructies. Montagediagram Veiligheidskabel (zoals de CH-05 van Chauvet) Montageklem (zoals de CLP-15 van Chauvet) EZLink Wedge Q3BT ILS BH Rev. 1...
  • Page 30 Chauvet & Sons, LLC is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaren. DMX-koppeling De EZLink Wedge Q3BT ILS kan met een DMX-regelaar werken. Instructies voor het aansluiten en configureren van dit product voor DMX-bediening staan in de gebruikershandleiding. Als u niet bekend bent met DMX, download dan de DMX-primer op www.chauvetdj.com.
  • Page 31 Auto-snelheid Geluidsactieve programma  – Dimmer 0–100%  IRC-6 Infrarood Remote Control De EZLink Wedge Q3BT ILS is compatibel met de IRC-6 infrarood afstandsbediening van CHAUVET DJ: Knop Functie <BLACK OUT> Schakelt LED aan/uit Activeert automatische programma's <AUTO> • Druk op <+>/<–> om uit verschillende automatische programma's te kiezen Activeert vervagingsprogramma's <FADE>...
  • Page 32 Visit the applicable website above to verify our contact information and instructions to request support. Outside the U.S., U.K., Ireland, Benelux, France, Germany, or Mexico, contact the dealer of the record. EZLink Wedge Q3BT ILS QRG ML6 Rev. 1 © Copyright 2022 Chauvet All rights reserved EZLink Wedge Q3BT ILS QRG Rev.
