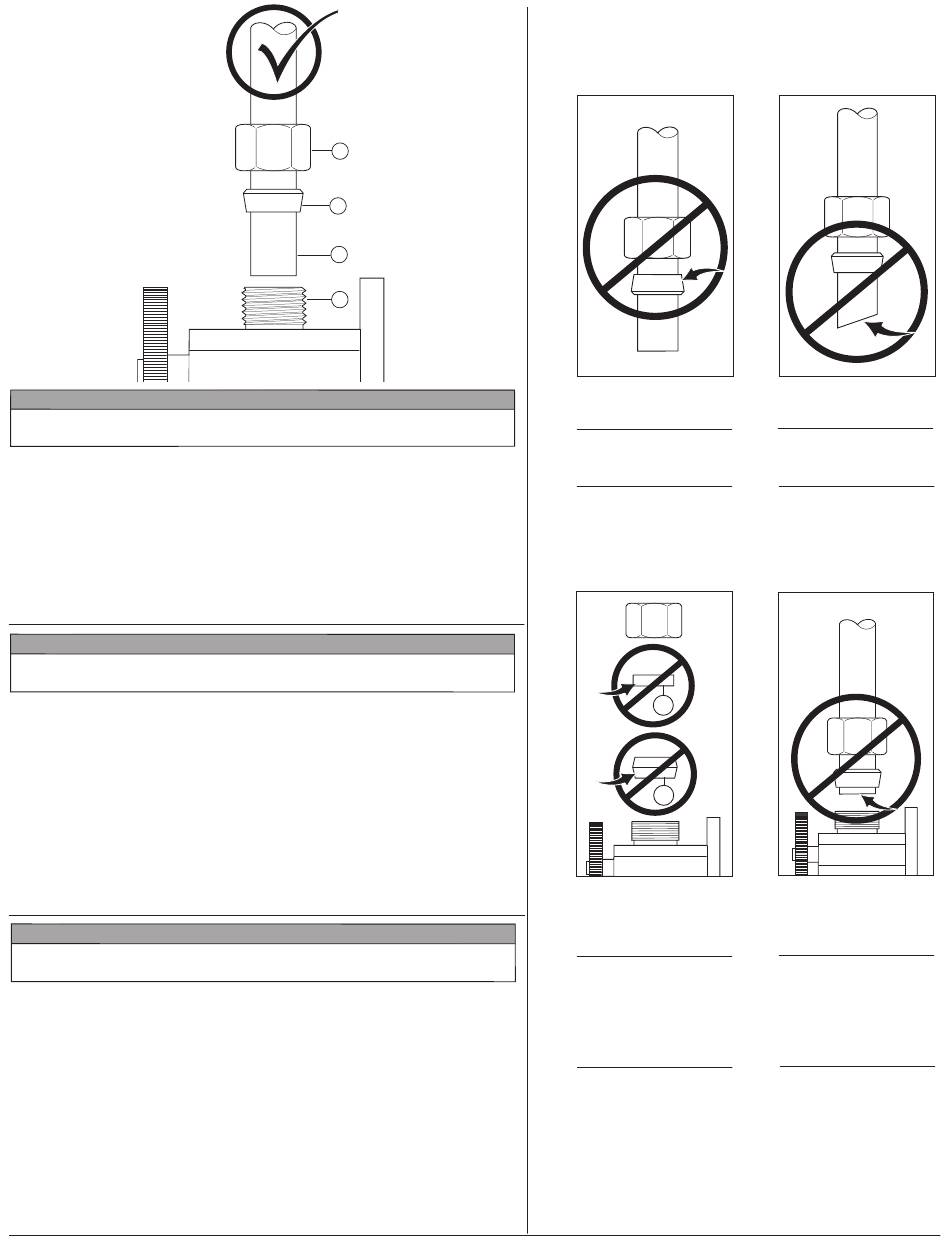

Correct method
Método Correcto
Bonne méthode
Failure to use plastic sleeve (ferrule) in the correct orientation will result in
disconnection and possible water damage.
1. Determine desired length of supply tube (1). Leave 1" or 2" of extra length to allow for
easier installation and cut tube. Ensure cut is straight and burr free.
2. Slide nut (2) and plastic sleeve (ferrule) (3) onto cut supply tube. Ensure plastic sleeve
(ferrule) is oriented as shown.
3. Insert supply tube into supply valve connection (4). Supply tube should touch bottom of
hole inside supply valve.
4. Slide plastic sleeve (ferrule) down supply tube until it contacts the supply valve connection.
5. Slide nut over plastic sleeve (ferrule). Start nut by hand to prevent cross-threading. Turn
nut until it feels snug. Then tighten nut at least 2 more turns with a wrench. Repeat for other
supply line. Turn on water, examine for leaks.
Si no utiliza el manguito plástico (casquillo) en la orientación correcta
resultará en la desconexión y el posible daño por agua.
1. Determine el largo deseado del tubo de suministro (1). Agregue 1" ó 2" de más para permitir
una instalación más fácil y corte el tubo. Asegúrese que el corte es recto y sin rebabas.
2. Deslice la tuerca (2) y el manguito plástico (casquillo) (3) en el tubo cortado de suministro.
Asegúrese el manguito plástico (casquillo) está orientado, como se muestra.
3. Introduzca el tubo de suministro en la conexión de la válvula de suministro (4). El tubo de
alimentación debe tocar el fondo del agujero dentro de la válvula de suministro.
4. Deslice el manguito plástico (casquillo) por el tubo de suministro hasta que tenga contacto
con la conexión de la válvula de suministro. AVISO: Si no utiliza el manguito plástico
(casquillo) en la orientación correcta resultará en la desconexión y el posible daño por agua.
5. Deslice la tuerca sobre el manguito plástico (casquillo). Coloque la tuerca a mano para evi-
tar que se entrecrucen. Gire la tuerca hasta que se sienta ajustada. Luego apriete la tuerca
por lo menos 2 vueltas más con una llave de tuercas. Repita con la otra línea de suministro.
Abra el agua, examine para detectar fugas
Si le manchon en plastique (bague) n'est pas installé correctement, le
raccord peut se défaire et occasionner un dégât d'eau.
1. Coupez le tube d'alimentation (1) à la longueur désirée. Laissez 1 à 2 pouces de jeu pour
faciliter l'installation. Faites une coupe d'équerre et enlevez les bavures.
2. Glissez l'écrou (2) et le manchon en plastique (bague) (3) sur le tube d'alimentation coupé.
Assurez-vous que le manchon en plastique est orienté comme le montre la figure.
3. Introduisez le tube d'alimentation dans le raccord du robinet d'alimentation (4). Le tube doit
toucher le fond du trou à l'intérieur du raccord du robinet d'alimentation.
4. Faites glisser le manchon en plastique (bague) dans le tube jusqu'à ce qu'il entre en contact
avec le raccord du robinet d'alimentation.
5. Glissez l'écrou sur le manchon en plastique (virole). Amorcer l'écrou à la main pour ne pas
risquer de foirer les filets. Tournez l'écrou jusqu'à ce qu'il soit appuyé. Faites ensuite au
moins deux tours supplémentaires avec une clé. Branchez l'autre tube d'alimentation de la
même manière. Rétablissez l'alimentation en eau et vérifiez l'étanchéité.
2
3
1
4
NOTICE
AVISO
NOTE:
Incorrect Installation
Instalación Incorrecta
Installation Incorrecte
Do not install sleeve
upside down.
No instale la manga
boca abajo.
N'installez pas le
manchon à l'envers.
Do not use gasket (1)
supplied with PEX tubing
or brass ferrule (2) supplied
with valve stops.
No use empaque (1) sumin-
istrado con el
tubería de PEX o el casquillo
de bronce (2) suministrado
con las válvulas de cierre.
N'utilisez pas le joint (1)
fournie avec la tuyauterie de
PEX ou la bague en cuivre
(2) fournie avec les robinets
d'arrêt.
6
Ensure cut is straight.
Asegúrese que el corte
esté recto.
Assurez-vous que
la coupe est droite.
1
2
Ensure tube is fully inserted
into stop before sliding sleeve
down to engage top of fitting.
Asegúrese que el tubo este
completamente introducido
dentro del tope antes de
deslizar la manga hacia
abajo para encajar la parte
superior del accesorio.
Assurez-vous que le tube
est introduit entièrement
dans le robinet d'arrêt
avant de faire glisser le
manchon vers le bas pour
le fixer à la partie
supérieure du raccord.
106557 Rev E
