9: starter
10. Silencieux
11. Amortisseur
12. Connecteur
13. Soufflet
14. Fixation de l'interrupteur
15. Tube no.1
16. Tube N ° 2
17. Tube N ° 3
18: Interrupteur

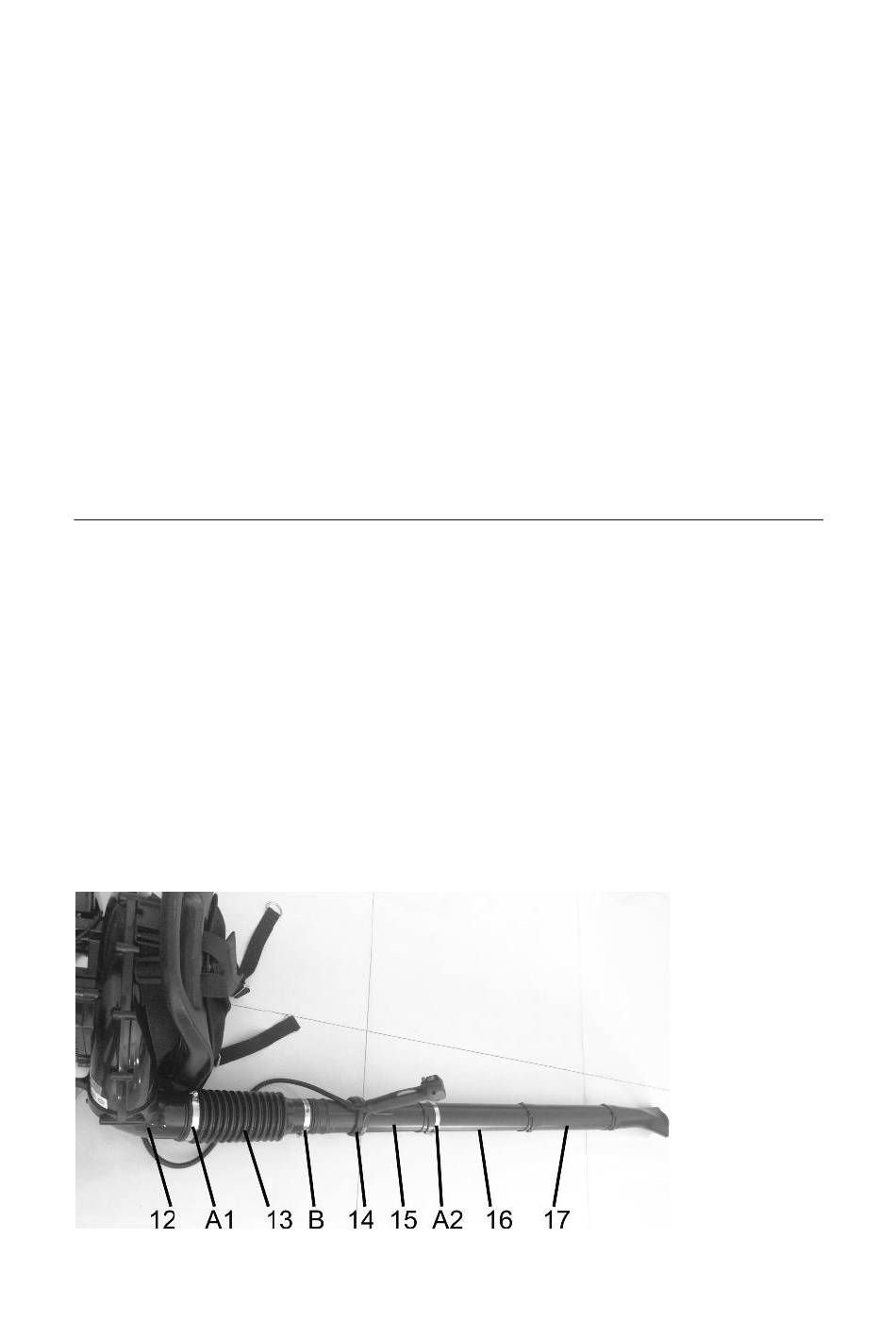

ASSEMBLAGE
1. Assemblez le tuyau droit avec pivot (B) au tuyau (13).
2. Assemblez le tuyau flexible (13) à l'entrée (12) du souffleur.
3. Montez les pinces (A1 et B) sur les deux extrémités et serrez-les.
4. Desserrez complètement l'écrou papillon (C) et installez la poignée (D).
5. Alignez les encoches (E) dans la pince de la poignée; La poignée doit être
inclinée par rapport à l'opérateur.
6. Faites glisser la poignée du manche sur le tuyau (14).
7. Positionnez le manche pour un fonctionnement confortable et serrez l'écrou
papillon (C).
8. Assemblez le tuyau droit (17) au tuyau droit (16), en tournant le tuyau droit
dans le sens inverse des aiguilles d'une montre pour le verrouiller en place.
9. Assemblez le tuyau (16) au tuyau (15) avec la pince (A2).
