Installations- und Betriebsanleitung
Instructions for installation and operation
Instructions de montage et de service
Installatie- en Gebruiksaanwijzing
BEKOMAT
BEKOMAT
BEKOMAT
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für den Kondensatableiter BEKOMAT entschieden haben. Bitte lesen Sie vor Monta-
ge und Inbetriebnahme des BEKOMAT diese Installations- und Betriebsanleitung aufmerksam und befolgen Sie
unsere Hinweise. Nur bei genauer Beachtung der beschriebenen Vorschriften und Hinweise ist die einwandfreie
Funktion des BEKOMAT und damit eine zuverlässige Kondensatableitung sichergestellt.
Dear Customer,
Thank you for deciding in favour of the condensate drain BEKOMAT. Please read the present instructions care-
fully before installing your BEKOMAT unit and putting it into service. The perfect functioning of the condensate
drain BEKOMAT - and thus reliable condensate discharge - can only be guaranteed if the recommendations and
conditions stated here are adhered to.
Cher client,
Vous venez d'acquérir un purgeur de condensat BEKOMAT et nous vous en félicitons. Nous vous recommandons
de lire attentivement ces instructions avant le montage et la mise en service du BEKOMAT et de suivre nos conseils.
Car, seul le respect scrupuleux des prescriptions et consignes données, peut garantir le parfait fonctionnement
du BEKOMAT et une purge fiable du condensat.
Geachte klant,
Wij danken u voor het aanschaffen van de kondensaatafvoer BEKOMAT. Wij verzoeken u voor installatie en inge-
bruikname van de BEKOMAT eerst deze handleiding goed door te lezen. Alleen door het opvolgen van de voor-
schriften is een goede werking van de BEKOMAT en daardoor een ongestoorde kondensaatafvoer gegarandeert.

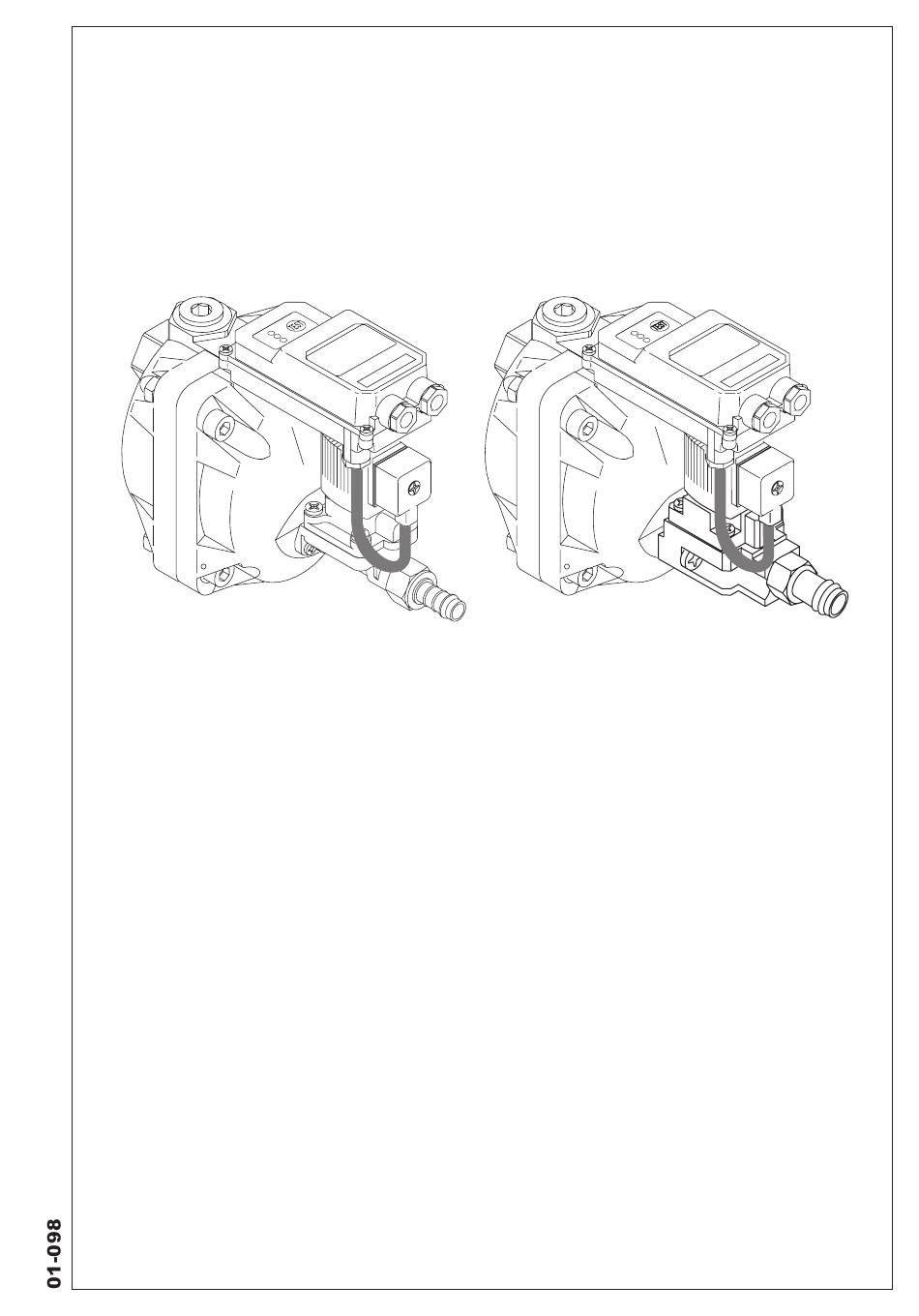

BEKOMAT 14, 14 CO, 14 CO PN25
14
®
(BM14)
14 CO
®
(BM14CO)
14 CO PN25
®
(BM14COPN25)
deutsch
english
français
nederlands
1
