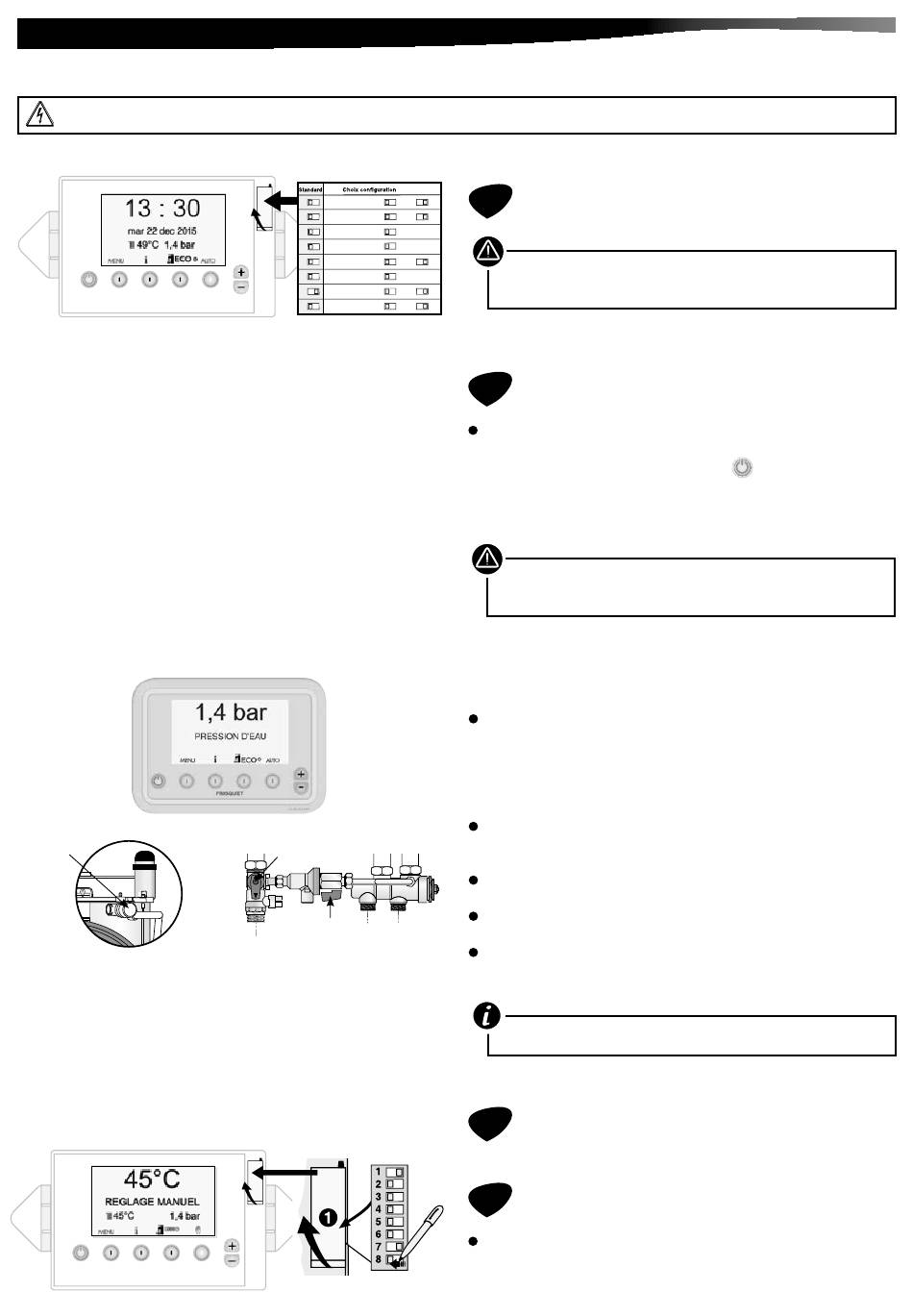

FRISQUET HYDROMOTRIX EVOLUTION 25kW Manuel D'installation page 7

3 - MISE EN SERVICE
Le circuit électrique de la chaudière est sous tension dès que la prise est raccordée et quelque soit la position du bouton «marche / arrêt».
M
1
2
3
1
Avec ballon Non Oui
4
5
Chaufferie Modulaire
2
Non Oui
6
(Condensation uniquement)
7
3
Position impérative 8
4
Position impérative
5
Non Oui
Plancher chauffant Z1
6
Position impérative
7
Radio Non Oui
8
Mode installation Non Oui
Annule toutes les fonctions de la chaudière sauf la lecture
de pression. Durant l'installation de la chaudière et les
vérifications d'étancheïté des circuits (eau et gaz) il doit
être en "mode installation". Ensuite, basculer (à gauche)
pour mettre la chaudière en marche normale.
Mise en service Réglages Paramètres
(Setup) avancés
Utiliser le doigt
de la trappe pour
basculer les switchs
5 secondes 5 secondes
Etiquette switch Visio 90 x 110 mm
F
E
PARAMÉTRAGE DES SWITCHS
3.
1
La chaudière est livrée dans une situation "Installation".
Elle ne pourra pas fonctionner tant que le circuit de chauffage
ne sera pas plein et sous pression.
REMPLISSAGE
3.
2
réf : 300745_03
Pour lire la valeur de la pression durant le remplissage, la prise
de la chaudière doit être branchée et le bouton de commande
avec le témoin lumineux allumé vert
L'écran du tableau de bord s'allume et l'indicateur de pression
numérique s'affiche. (Switch 8 à droite)
Attention, à chaque mise sous tension dans le mode
«installation» la chaudière réalise un autocontrôle d'une durée
de 90 secondes.
CHAUDIÈRE HYDROMOTRIX : ouvrir les deux vannes E et F
de part et d'autre du disconnecteur.
Un purgeur manuel M situé sur la soupape permet d'accélérer
le dégazage.
Placer le tube dans un récipient profond afin d'éviter toute
projection vers un organe électrique.
Remplir l'installation en vérifiant le niveau de pression de
l'installation sur l'indicateur numérique.
Fermer les vannes de remplissage.
Purger l'installation.
Procéder à un appoint d'eau et une nouvelle purge si
nécessaire.
La pression normale de fonctionnement se situe entre 1.2
Bar et 1.5 Bar.
VÉRIFIER LES ÉTANCHÉITÉS DES CIRCUITS
3.
3
GAZ ET EAU
3. MARCHE NORMALE
4
Annuler le mode «installation» et passer en mode «marche
normale». Basculer le switch 8 vers la gauche à l'aide d'un stylo
ou de l'ergot de la trappe. (suite pages 8)
