A LIRE EN PREMIER
Une chaudière type [HYDROMOTRIX EVO VISIO...+ UPECM...] doit impérativement être associée à un UPEC.
L'ensemble est indissociable et constitue une «Chaudière Mixte».
L'alimentation électrique d'une ligne dédiée doit être protégée par un disjoncteur différentiel 30mA associé à une protection contre les
surintensités calibre 16A.
Le sectionnement est réalisé par la prise bipolaire de l'appareil.
- Avant toute intervention de maintenance ou de dépannage s'assurer que la chaudière est hors tension.
- Toute personne intervenant sur les parties électriques doit-être habilitée.
- Les opérations d'installation et d'entretien sont du ressort exclusif d'un technicien spécialisé, celui-ci est tenu de se conformer aux instructions
du fabricant ainsi qu'aux normes et règlements en vigueur.
- Pour tout remplacement de pièces, utilisez uniquement les pièces d'origine constructeur.
- Lors d'une intervention, le technicien doit porter ses EPI (Équipement Individuel de Protection) : gants, lunettes, tapis, etc...

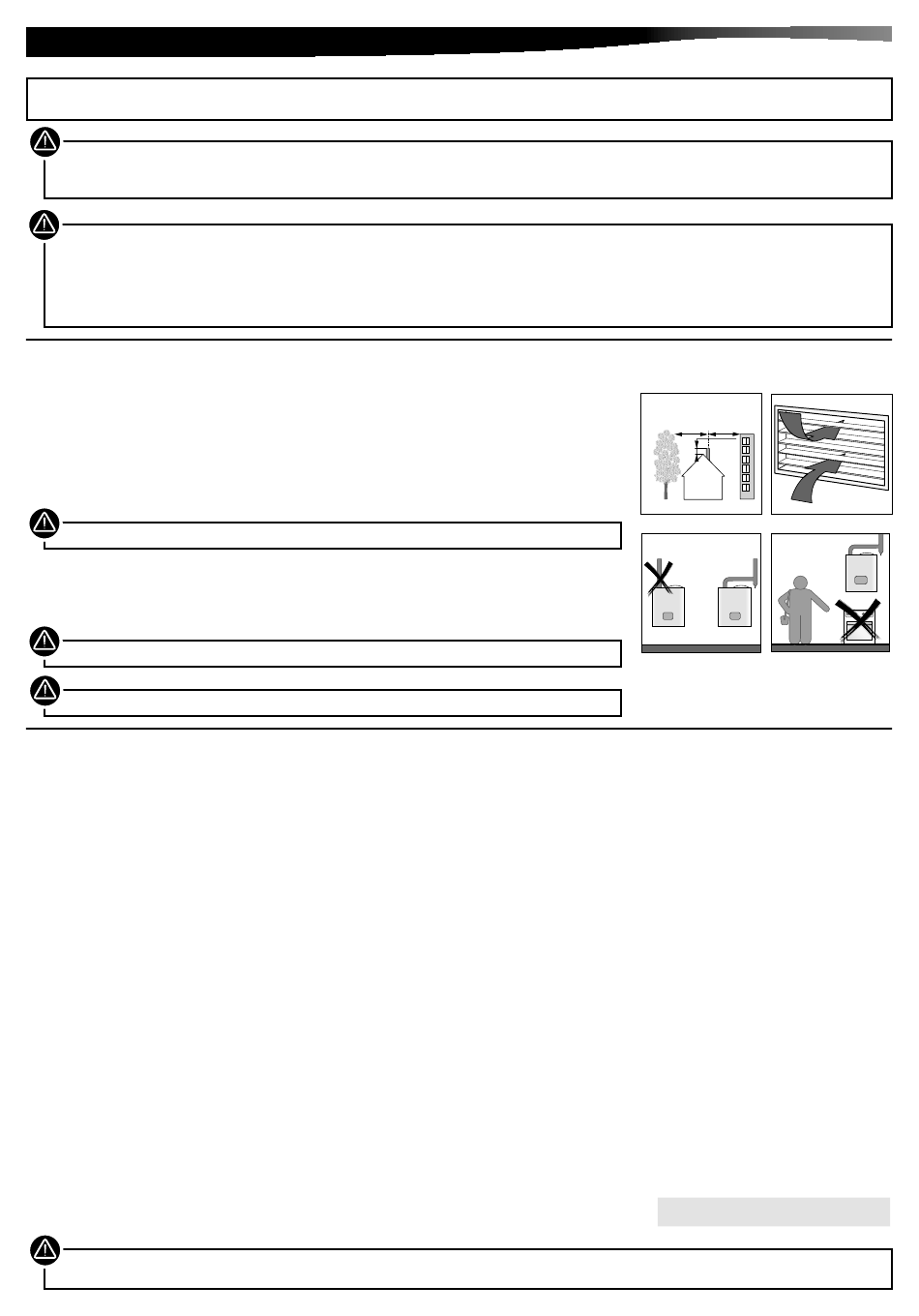

CHAUDIÈRE À TIRAGE NATUREL
• Sortie du conduit de fumée
Le conduit de fumée doit dépasser le faîtage du toit de 0,40 m minimum.
Si une construction ou un obstacle est à moins de 8 m, il doit le dépasser d'au moins
0,40m.
• Amenée d'air frais à travers une paroi extérieure
Le local contenant une chaudière à gaz à tirage naturel doit être pourvu d'une alimentation
en air directe, de section libre minimum : 70 cm 2 pour une puissance de 25 et 30 kW.
Attention, il faut déduire la surface de la grille pour que la section libre soit suffisante.
• Base du conduit
Elle doit être munie d'un «Té de raccordement» avec réceptacle visitable ou d'un «Té de
purge» s'il y a un risque de condensation (conduit extérieur).
Environnement
Attention, ne pas placer un appareil de cuisson sous ou à proximité immédiate de la chaudière.
Attention, vérifier avant l'installation de l'appareil les dispositions relatives aux conditions
La chaudière doit être installée suivant les règles en vigueur :
• Arrêté du 2 août 1977 et arrêtés modificatifs.
• NF DTU 61.1 (P45-204)
• DTU 24.1 Raccordement des fumées
• Respecter le règlement de sécurité contre l'incendie et la panique dans les établissement recevant du public :
- Prescriptions générales :Pour tous les appareils : - Articles GZ - Installations aux gaz combustibles et hydrocarbures.
- Prescriptions particulières pour chaque type d'établissements recevant du public (hôpitaux, magasins...)
• Conformément au règlement (UE) N° 2009/125/CE de la Commission Européenne, cette chaudière à tirage naturel est conçue
pour être raccordée uniquement à un conduit commun à plusieurs logements d'un bâtiment existant, qui évacue les résidus de
combustion hors de la pièce où est installée la chaudière. Elle prélève l'air comburant directement dans la pièce et est équipée
d'un coupe-tirage antirefouleur. En raison de la perte d'efficacité que cela entraînerait, l'utilisation de cette chaudière dans d'autres
conditions ferait augmenter la consommation d'énergie et les coûts de fonctionnement, et doit donc être évitée.
• Par application de l'article 25 de l'arrêté du 2 août 1977 modifié et de l'article 1 de l'arrêté modificatif du 5 février 1999 l'installateur
est tenu d'établir des certificats de conformité approuvés par les ministres chargés de la construction et de la sécurité du gaz :
- de modèles distincts (modèles 1, 2 ou 3) après réalisation d'une installation gaz neuve.
- de « modèle 4 » après remplacement d'une chaudière par une nouvelle dans l'axe et l'emprise de l'appareil antérieur.
Boue : Il est indispensable d'effectuer un rinçage et un nettoyage de l'installation avant la mise en service de la chaudière surtout si
l'installation est ancienne.
Qualité de l'eau : Le PH de l'eau devra être compris entre 7 et 8,5. La teneur en chlorures ne devra pas excéder 50 mg/l.
Chauffage par le sol : Toute installation de plancher chauffant doit être protégée par un additif contre la corrosion, la formation de
dépôts et la contamination bactérienne.
Tartre : Si la chaudière est installée dans une région où l'eau est «dure» ou «très dure", protéger le circuit sanitaire des chaudières à
2 services des effets néfastes du calcaire : polyphosphates ou adoucisseur à Résines + sel.
Rappel : - Eau douce moins de 12° F - Eau dure de 13° à 24° F - Eau très dure Plus de 25° F
Attention, un adoucisseur doit être régulièrement vérifié. Il est indispensable pour la santé des utilisateurs et la durée de vie des appareils
de maintenir les paramètres physicochimiques à des valeurs minimum : TH ≥ 8° F - PH ≥ 7,5 - Chlorures ≤ 50mg/l
- NFC 15.100 Installations électriques basse tension
- NFC 73.600 Installations électriques mise à la terre
Ensuite suivant l'usage : - Articles GH - Chauffage, ventilation, réfrigération,conditionnement d'air,
production de vapeur et d'eau chaude sanitaire.
- Articles GC - Installations des appareils de cuisson destinés à la restauration.
3
8m mini 8m mini
0.4m
mini
1° F = 10 grammes de calcaire par m
24° F = 240 grammes de calcaire par m
3
d'eau
3
d'eau
