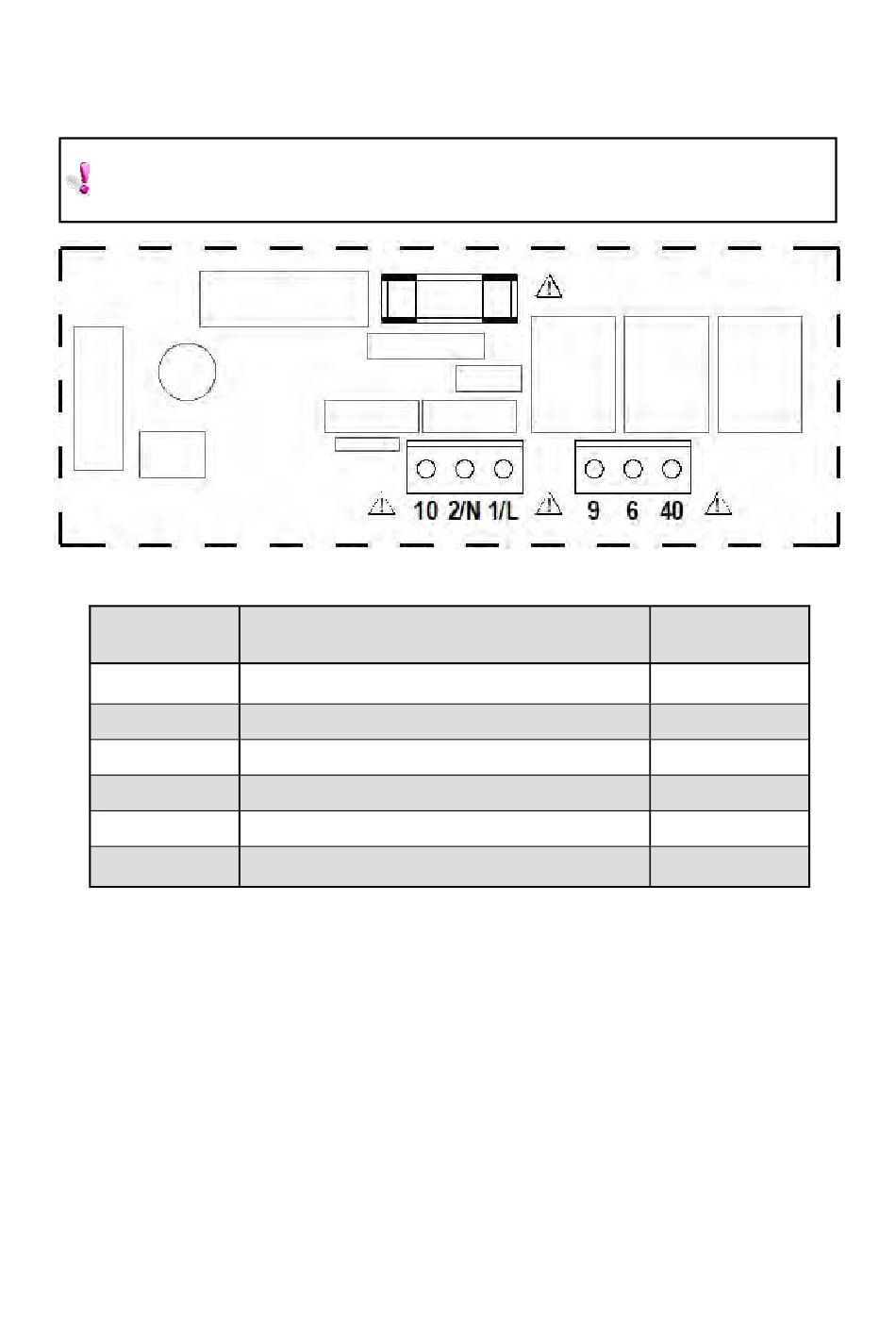

SC3FM – RACCORDEMENTS ÉLECTRIQUES
Avertissement
Tous les câbles extérieurs DOIVENT être conformes aux règlements de câblage en vi-
geur.
Borne nº
10
2/N
1/L
9
6
40
Raccordement
Tension d'entrée du défaillance de la flamme (230
V)
Entrée d'alimentation neutre
Entrée d'alimentation sous tension
Sortie de réinitialisation du brûleur
Sortie relais 1 de chaleur (1 étage)
Sortie relais 1 de ventilation (550 W/ventilateur
bas)
CALIBRE DES FUSIBLES
6
2
Capacité – mm
2,5
2,5
2,5
2,5
2,5
2,5
