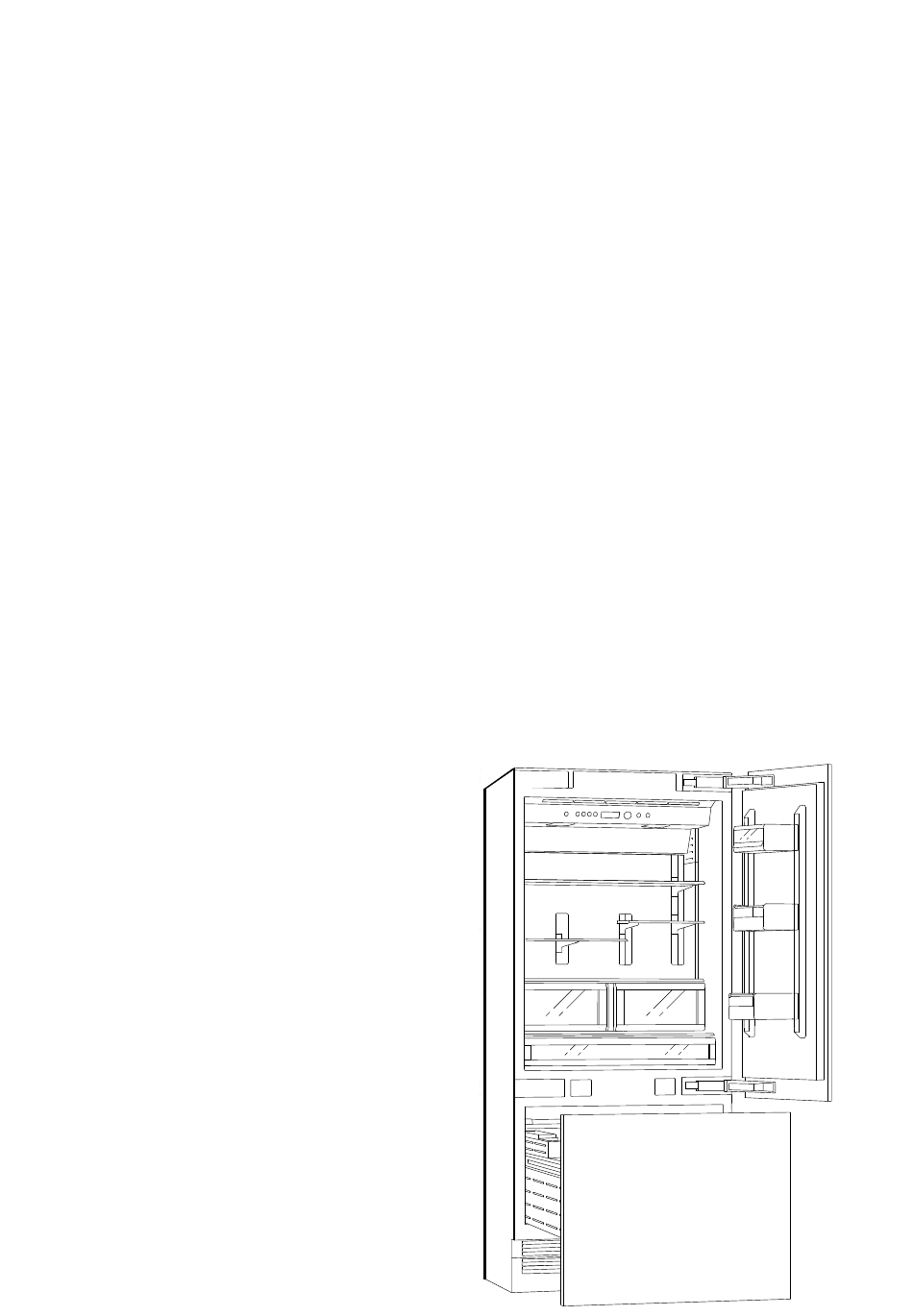

- Page 1 Gaggenau Notice de montage RB 492 RB 472...
- Page 2 Sommaire Consignes de sécurité et avertissements ..Fixer la sécurité anti-renversement ..12 Fixer une sécurité anti-renversement Possibilités d’installation ........alternative ..........12 Fixer des protège-bords ....13 Appareil individuel ............. Fixez les plaques de fixation Installations d’appareils côte à côte ...... (latérales) ..........
- Page 3 Fixer le bandeau protège-doigts ..26 Fixer les capots ........26 Monter le séparateur d'air ....27 Tendre le ressort de charnière ..27 Étapes spéciales de montage ......28 Inversion du sens d’ouverture de porte ..28 Installations d’appareils côte à côte ..30 Préparer le raccordement de l’eau ..
- Page 4 Consignes de sécurité et avertissements ã Prudence Cette notice de montage est destinée à vous aider lors de l’incorporation de votre nouvel appareil. L’installation et le montage de cet appareil Toutefois, le fabricant ne pourra pas être tenu requièrent de détenir des connaissances responsable d’un montage incorrect.
- Page 5 Possibilités d’installation Appareils individuels avec cloison Différents possibilités d’installation sont disponibles. Elles ne peuvent être restreintes que par l’agencement séparatrice de la cuisine et le fonctionnement du bandeau protège- doigts. Appareil individuel Installations d’appareils côte à côte – Lors du dimensionnement de la cloison séparatrice sur le modèle 4, il faut tenir compte de l’épaisseur du panneau frontal de meuble à...
- Page 6 Installation de l’appareil Lieu d’installation Si la cavité d’installation est suffisamment robuste et s’il est possible de fixer l’appareil de manière sûre contre le plafond et les parois latérales de la cavité, il sera ã Prudence : possible selon les circonstances de renoncer à des sécurités anti-renversement.
- Page 7 Branchement électrique Branchement de l’eau La prise doit être proche de l’appareil et demeurer ã Attention : librement accessibles même après avoir installé ce Ne raccordez l’appareil qu’à une conduite dernier. d’eau froide. L’appareil est conforme à la classe de protection I. Raccordez l’appareil au courant alternatif 220–240 V / Le raccordement de l’eau est une opération 50 Hz, via une prise femelle installée réglementaire-...
- Page 8 Dimensions de la cavité d’installation Largeur de l’appareil 756 mm 762 mm 908 mm 914 mm Important : Les parois latérales de la niche doivent être parfaitement planes et sans surépaisseur. Si la niche est configurée en unité séparée, il faudra que les parois latérales soient absolument planes et sans surépaisseur sur 100 mm minimum.
- Page 9 Accessoires et outillage nécessaires Étendue des fournitures Outillage – Notice de montage – Notice d’instructions Visseuse à accu – Accessoires d’installation Accessoires en option Embout Torx T20 + Accessoires nécessaires en cas d’installation côte support aimanté à côte Pour relier durablement deux appareils, par exemple un congélateur à...
- Page 10 Notice de montage Les instructions ci-après décrivent les étapes de Remarque : montage afférentes à différents types d’appareils. Vérifiez si l’appareil présente des dégâts dus au Il peut donc y avoir des différences entre votre / vos transport. Si l’appareil présente des dégâts visibles, appareil(s) et le contenu des figures.
- Page 11 Transporter l’appareil Préparer le montage ã Déballez la quincaillerie de montage et les accessoires. Attention : Pour faciliter le montage, les paquets ont été revêtus L’appareil est très lourd. Procédez avec des étiquettes A, B, C et D correspondant aux sections prudence vu sinon le risque de vous blesser dans la notice de montage.
- Page 12 Fixer la sécurité anti-renversement Vissez à fond les cornières anti-renversement. Vérifiez que toutes les vis sont bien vissées à fond ! ã Attention : Assurez-vous que sous la zone murale de leur fixation ne circulent ni lignes électriques ni conduites que le perçage et les vis risqueraient d’endommager.
- Page 13 Raccourcissez le madrier en bois (section minimum : 8 x 10 cm) à la longueur requise. Il faudrait que la longueur du madrier corresponde à la largeur de la cavité d’encastrement. Remarque : – Si la cavité est plus profonde que l’appareil, choisissez une poutre plus épaisse ou placez- en deux l’une derrière l’autre.
- Page 14 Insertion de l’appareil dans la cavité ã Protégez le cordon d’alimentation de l’appareil Prudence : pour qu’il ne se coince pas sous ou derrière Procédez prudemment pendant l’encastrement l’appareil. dans la cavité. Veillez à ne pas endommager Procédure recommandée : le raccordement de l’eau et le cordon d'alimentation secteur.
- Page 15 Encastrer l’appareil dans la niche Un marquage (a) a été apposé contre le socle de l’appareil ; ce marquage sert de cote de référence pour Remarque : le réglage en hauteur. Pendant le réglage en hauteur, amenez le repère 32 mm au dessus du sol. Cette cote –...
- Page 16 Fixer l’appareil contre le plafond de la cavité Remarque : Il est impérativement nécessaire de fixer l’appareil contre le plafond de la cavité. Vissez les rainures avant des plaques fixation (en haut) contre les placards du haut. En présence d’un très gros interstice au dessus de l’appareil, insérez et ajustez un madrier en bois au dessus de celui-ci, en veillant à...
- Page 17 Vérifier la mobilité du bandeau Il s’agit d'une étape de montage spéciale. Des explications suivent protège-doigts après la section D. Maintenant, vérifiez impérativement que le bandeau – Branchement de l’eau, voir protège-doigts se déplace facilement. Par la suite, les « Raccorder l’eau à l’appareil ». corrections éventuellement nécessaires risquent d’être plus difficiles.
- Page 18 Fixez le bandeau de socle Aligner l’habillage du socle Appliquez l’habillage de socle contre l’appareil Remarque : (sans le visser). Ne recouvrez jamais les ouïes d’aération ménagées Mesurez la différence de profondeur A entre dans l’habillage du socle. Risque d’endommager l’habillage du socle et le bandeau de socle l’appareil.
- Page 19 Uniquement pour les appareils équipés d’un Ne vissez jamais entre autres dans des volumes comblés raccordement à l’eau : avec des matériaux n’offrant aucune solidité. Pour éviter les risques de dégâts que provoquerait Remarque : l’eau en fuyant si la conduite d’eau a été endommagée, le robinet de fermeture doit pour l’instant rester fermé.
- Page 20 Fixation du profilé d’ajustage Remarque : contre la porte du meuble – Il faudrait visser une vis sous chaque goujon fileté. (compartiment réfrigérateur) – Le profilé d’ajustage est équipé de plusieurs trous tenant compte des variantes de design les plus Mesurez l’écart A entre le profilé...
- Page 21 A l’aide de l’accessoire de positionnement, tracez Fixation du profilé d’ajustage une ligne parallèle aux deux côtés longitudinaux de contre la porte du meuble la porte du meuble. (compartiment congélateur) Mesurez l’écart A entre le profilé d'ajustage et le bord inférieur de la porte du compartiment réfrigérateur.
- Page 22 A l’aide de l’accessoire de positionnement, tracez Remarque : une ligne parallèle aux deux côtés longitudinaux de – Vissez le profilé d’ajustage à l'aide d'au moins la porte du meuble. 10 vis contre la porte du meuble. Il faudrait visser une vis sous chaque goujon fileté.
- Page 23 Introduisez les cornières d'immobilisation (a) Fermez le tiroir et vérifiez l’alignement latéral. retirées dans les profilés d’immobilisation (b) Tapez légèrement avec la main sur le bord de lea tiroir ouverte pour corriger l’alignement. contre la porte du meuble. Ouvrez le tiroir. 10.
- Page 24 Introduisez les cornières d'immobilisation (a) retirées dans les profilés d’immobilisation (b) contre la porte du meuble. 10. Vissez les écrous sur les goujons filetés du profilé d’ajustage et serrez-les à fond ! Ceci fige l’alignement latéral de la porte. Ouvrez la porte de l’appareil. A l'aide du profilé...
- Page 25 13. Visser les cornières de fixation Emboîtez les couvercles sur les cornières de fixation. inférieure La cornière de fixation inférieure permet de figer l’alignement latéral de la porte. Le nombre de cornières de fixation inférieures dépend de la largeur et de la conception de la porte du meuble. Vissez en applique la cornière de fixation inférieure.
- Page 26 Fixer le bandeau protège-doigts A l'aide des vis, fixez le bandeau protège-doigts contre les cornières d'immobilisation. Maintenez le bandeau protège-doigt contre la porte de sorte que les trous de fixation ménagés dans la baguette couvre-joints concordent avec ceux ménagés dans les cornières d’immobilisation. Maintenant, marquez l’arête inférieure du bandeau protège-doigts et raccourcissez-le en conséquence.
- Page 27 Monter le séparateur d'air Appareils individuels uniquement : Commencez à visser les cornières (a) destinées Le séparateur d’air permet de guider séparément l’air à la fixation des profilés de recouvrement. entrant et l’air sortant de l’appareil, ceci dans le but de ne pas gêner son fonctionnement.
- Page 28 Étapes spéciales de montage Inversion du sens d’ouverture de porte Dévissez la porte (1.) et retirez-la (2.). ã Attention : Avant d’effectuer tous travaux sur les charnières de portes, détendez le ressort – Risque de blessures ! Remarque : Il est plus facile d’inverser le sens d’ouverture de porte si vous avez préalablement couché...
- Page 29 Transférez la vis de la cornière de fixation inférieure Tendez le ressort de la charnière. Pour ce faire, de l’autre côté. amenez la vis de la position 0 sur la position I. Fixez les charnières contre l’appareil. Changez les charnières dans un ordre croisé! 10.
- Page 30 Installations d’appareils côte à côte Dévissez l’habillage du socle. S’il est prévu d’installer 2 appareils côte à côte, reliez maintenant ces deux appareils ensemble. Déballez les accessoires destinés à l’installation côte-à-côte et vérifiez s’ils sont au complet. Tenez les cornières anti-renversement prêtes à...
- Page 31 Prenez les brides de liaison dans les accessoires Poussez les appareils l'un vers l'autre jusqu'à ce d’installation côte-à-côte et fixez-les sur le côté des que les cornières de liaison s’emboîtent l’une dans l’autre. deux appareils. Pensez à la position des brides ! Introduisez les tiges dans les cornières de liaison.
- Page 32 Préparer le raccordement de l’eau 12. A l'aide d'un pince multiprises, poussez les appareils complètement contre les accessoires de montage. (seulement avec les appareils qui en requièrent un) 13. Une fois les appareils complètement jointifs, poussez le verrou par le haut à travers les brides Remarque : de liaison.
- Page 33 Régler l’angle d’ouverture de porte Fixez l’extrémité du flexible à eau contre le raccord de l’appareil et commencez à serrer (3.) à l’écrou (porte du compartiment réfrigérateur) à collet. Ne serrez bien qu’à la main. Serrez l’écrou à collet à l’aide de la clé à fourche. Suivant les conditions d’implantation, il pourra être Attention à...
- Page 34 Gaggenau Hausgeräte GmbH Carl-Wery-Straße 34 D- 81739 München www.gaggenau.com 8001 070 134 Sous réserve de modifications. fr (9704)
