Les régulateurs RCP200F... font partie de la gamme Regio
Maxi. Etant communicants, ils peuvent être intégrés
dans d'importantes installations avec supervision comme
EXOScada. Contrairement au RCP200... ils sont dotés de
trois sorties digitales pour le contrôle d'un ventilateur 3
vitesses.
Ils peuvent être configurés via le logiciel gratuit REGIO
TOOL
ou programmés via EXOdesigner. Les régulateurs
©
peuvent être connectés aux unités d'ambiance RU qui
comprennent une sonde de température intégrée.
Applications
Les régulateurs Regio conviennent parfaitement à une
utilisation dans des bâtiments où l'on souhaite obtenir un
confort optimal pour une faible consommation d'énergie:
bureaux, écoles, centres commerciaux, aéroports, hôtels,
hôpitaux...
Voir les exemples d'application en page 4.
Facile à installer
avant de procéder à l'installation de la partie électronique.
Ils peuvent être montés en faux plafond, sur une
plaque de raccordement ou sur rail DIN. Le boîtier est
compatible avec toutes les armoires au standard européen.
RCP200F / RCP200FT / RCP200FL
Grâce à leur conception
modulaire avec socle et
plaque de connexion
amovibles, les
régulateurs de la gamme
RCF sont faciles à
installer et à mettre en
service. Le socle et la
plaque de connexion
peuvent être montés
RCP200F / RCP200FT
/ RCP200FL
Régulateurs pré-programmés ou librement
programmables, équipés d'une commande de
ventilateur et de ports de communication.

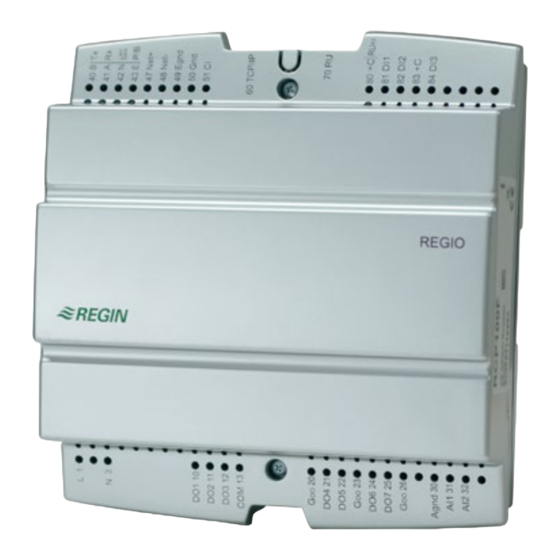

RCP200F, RCP200FT et RCP200FL sont des régulateurs
pré-programmés ou librement programmables de la
gamme Regio Maxi, prévus pour réguler le chauffage
et le refroidissement dans les systèmes de contrôle de
zones.
RCP200F en bref
•
Communication via RS485 (Modbus
ou EXOline), TCP/IP (RCP200FT) ou
LonWorks (RCP200FL)
•
Configuration rapide grâce à Regio tool
•
Installation facile
•
Commandes analogiques pour la régulation
d'actionneurs
•
Entrée pour détecteur de présence, contact
de fenêtre, détecteur de condensation et
fonction change-over
Actionneurs
RCP200F, RCP200FT et RCP200FL peuvent commander
des actionneurs en 0....10 V, en 3 points 24 V AC et/ou
des actionneurs thermiques 24 V AC.
Une communication flexible
Tous les régulateurs Regio Maxi peuvent être paramétrés
pour répondre à des besoins spécifiques grâce au
logiciel de configuration gratuit Regio tool
également être intégrés dans un système SCADA via
RS485 (EXOline ou Modbus) à l'aide d'EXOdesigner.
Pour en savoir plus, voir page 3.
Dernière
révision
04 2015
©
. Ils peuvent
©
