Regin RC-CDTO Guide Rapide

Régulateur d'ambiance préprogrammé avec écran, ports de communication et commande 3 points
Masquer les pouces
1
2
3
4
5
6
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

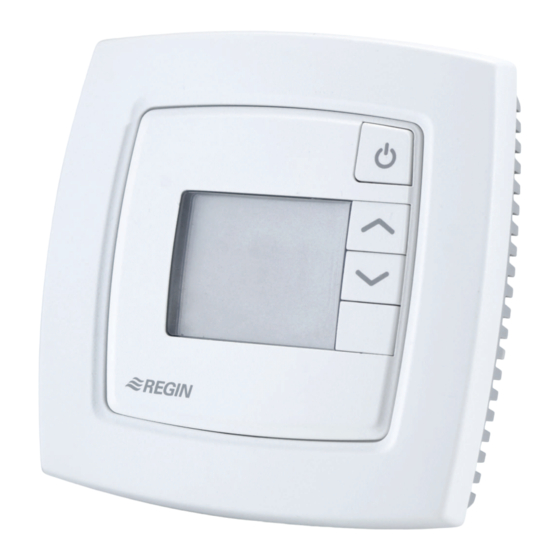

RC-CDTO, régulateur d'ambiance préprogrammé
de la gamme Regio Midi, est prévu pour réguler le
chauffage et le refroidissement dans les systèmes
de contrôle de zones.
Fonction
RC-CDTO est un régulateur d'ambiance de la gamme
Regio. Il est doté de quatre sorties digitales pour la com-
mande de deux vannes avec des actionneurs 3 points
(augmentation-diminution), d'un écran de visualisation et
du protocole de communication RS485 (Modbus, BACnet
ou EXOline) pour permettre son intégration dans un
système.
Regio
Regio est une gamme complète de régulateurs permettant
le contrôle du chauffage et du refroidissement.
Elle se décline en trois familles: Mini, Midi et Maxi. La
famille Mini se compose de régulateurs préprogrammés
autonomes. Les régulateurs Maxi sont librement program-
mables et disposent de ports de communication. Les
régulateurs Midi, dont fait partie RC-CDTO, sont pré-
programmés et communicants.
SIÈGE SOCIAL SUÈDE
Tél.:
+46 31 720 02 00
Web:
www.regincontrols.com
E-mail: info@regincontrols.com
RC-CDTO
Régulateur d'ambiance préprogrammé
avec écran, por ts de communication et
commande 3 points
9
Communication via RS485 (Modbus, BACnet
ou EXOline)
9
Configuration rapide grâce à Regio tool
9
Installation facile
9
Commande 3 points
9
Écran rétroéclairé
9
Entrée pour détecteur de présence, contact
de fenêtre, détecteur de condensation et
fonction change-over
9
Régulation en cascade avec limite de
soufflage
Applications
Les régulateurs Regio conviennent parfaitement à une
utilisation dans des bâtiments où l'on souhaite obtenir un
confort optimal pour une faible consommation d'énergie:
bureaux, écoles, centres commerciaux, aéroports, hôtels,
hôpitaux...
Voir les exemples d'application en page 6.
Sonde
Le régulateur est équipé d'une sonde de tempéra-
ture intégrée. Une sonde externe pour la température
d'ambiance, pour la fonction change-over ou pour la
température de soufflage peut également être raccordée
(PT1000).
Actionneurs
RC-CDTO permet de commander les actionneurs 3
points 24 V AC.
RC-CDTO
— 1 —
Dernière révision 2019-04-12
©

Publicité

Table des Matières
loading

Manuels Connexes pour Regin RC-CDTO

Sommaire des Matières pour Regin RC-CDTO

  • Page 1 Régulation en cascade avec limite de soufflage Fonction Applications RC-CDTO est un régulateur d’ambiance de la gamme Les régulateurs Regio conviennent parfaitement à une Regio. Il est doté de quatre sorties digitales pour la com- utilisation dans des bâtiments où l’on souhaite obtenir un mande de deux vannes avec des actionneurs 3 points confort optimal pour une faible consommation d’énergie:...

  • Page 2: Une Communication Flexible

    Une communication flexible Modes de régulation RC-CDTO peut ëtre connecté à un système SCADA RC-CDTO can be configured for different control modes/ central via RS485 (EXOline, BACnet ou Modbus) et con- control sequences: figuré pour une application spécifique à l’aide du logiciel...

  • Page 3: Ventilation Forcée

    Dernière révision 2019-04-12 Détecteur de présence Ajustement de la valeur de consigne S’il est raccordé à un détecteur de présence, RC-CDTO En mode Confort (Occupied), le régulateur utilise les peut passer automatiquement du mode By-pass ou Con- valeurs de consigne de chauffage (22°C) ou de refroidisse- fort au mode préconfiguré...

  • Page 4: Dégommage Des Actionneurs

    Tous les actionneurs, indépendamment de leur type, sont © dégommés. Le dégommage a lieu à intervalle régulier, RC-CDTO est livré préprogrammé, mais il peut être con- réglable en heures (RU = toutes les 23 heures). Un signal figuré à l’aide de Regio tool ©...

  • Page 5: Réglage Des Valeurs De Consigne Via Regio Tool

    Dernière révision 2019-04-12 Entrées Sonde d’ambiance externeou Sonde PT1000, 0...50°C. Sondes Regin compatibles : TG-R5/PT1000, TG-UH/PT1000 et TG-A1/PT1000. sonde de limitation de température de soufflage Change-over Sonde PT1000, 0...100°C. Sonde Regin TG-A1/PT1000. ou contact libre de potentiel Détecteur de présence Contact libre de potentiel NO.

  • Page 6: Dimensions

    EXOscada RC-C... EX8282 Détecteur RS485 Contact de de présence fenêtre SCADA RC-C... EX8282 Documentation produit La documentation est disponible sur notre site www.regincontrols.com. SIÈGE SOCIAL SUÈDE RC-CDTO Tél.: +46 31 720 02 00 Web: www.regincontrols.com — 6 — E-mail: info@regincontrols.com...
