Chapitre 1 : Introduction au produit
Introduction au produit
1.1
Avant de commencer
Suivez les précautions ci-dessous avant d'installer la carte mère ou d'en modifier les paramètres.
Débranchez le câble d'alimentation de la prise murale avant de toucher les composants.
Utilisez un bracelet antistatique ou touchez un objet métallique relié au sol (comme
l'alimentation) pour vous décharger de toute électricité statique avant de toucher aux
composants.
Avant d'installer ou de désinstaller un composant, assurez-vous que l'alimentation ATX est
éteinte et que le câble d'alimentation est bien débranché. Ne pas suivre cette précaution peut
endommager la carte mère, les périphériques et/ou les composants.
1.2

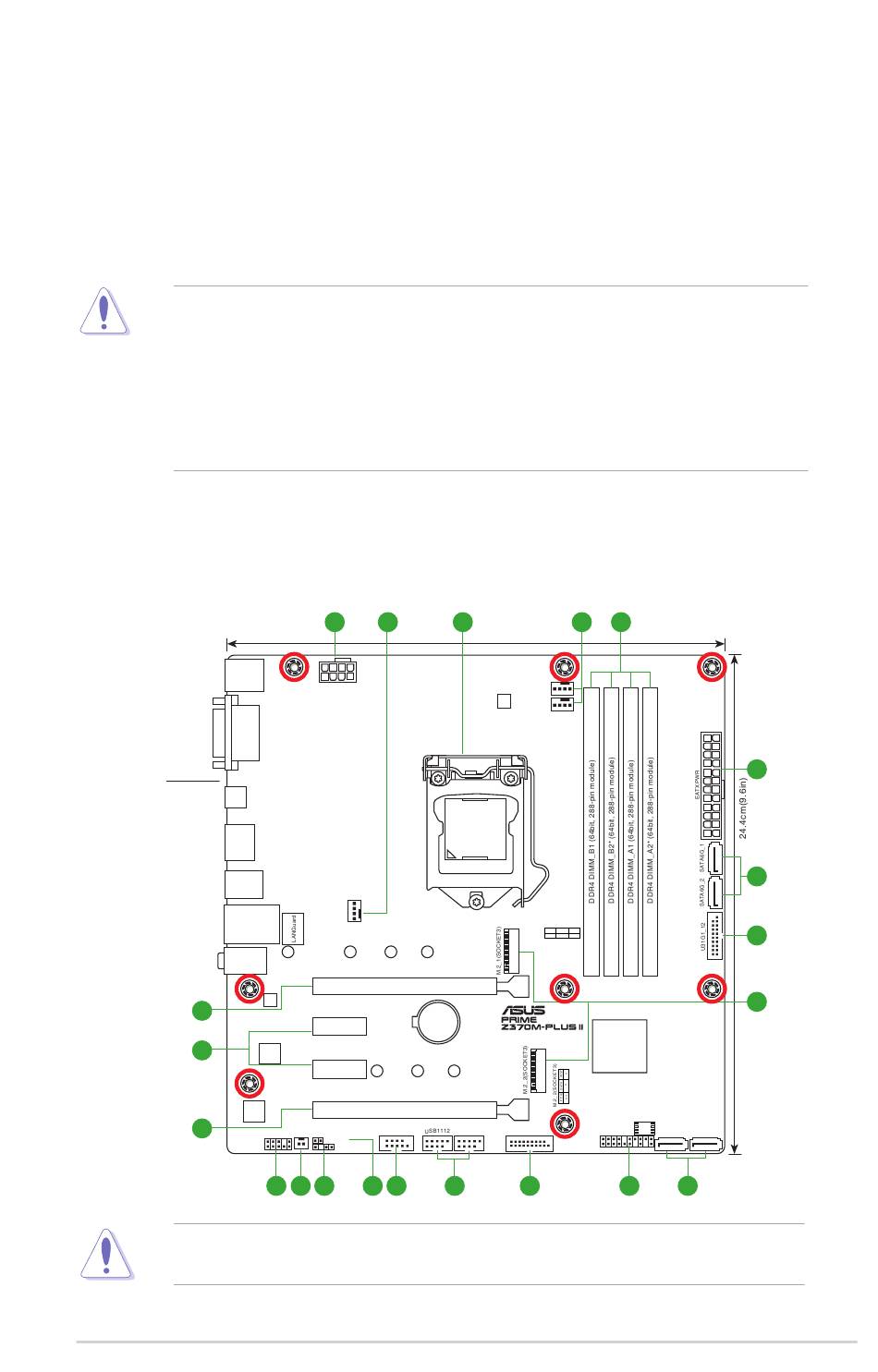

Vue d'ensemble de la carte mère
Placez ce côté vers
l'arrière du châssis
15
16
15
Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution
peut vous blesser et endommager les composants de la carte mère.
ASUS PRIME Z370M-PLUS II
