NETGEAR XS512EM Manuel D'installation

Installation
Smart switches Web manageable (Plus) NETGEAR
Switch Ethernet 10 Gigabit/Multi-Gigabit 12 ports avec 2 ports
Combo SFP+ (XS512EM)
Switch Ethernet 10 Gigabit/Multi-Gigabit 24 ports avec 2 ports
Combo SFP+ (XS724EM)
XS512EM
Contenu de l'emballage
Déballez la boîte et vérifiez-en le contenu :
• Modèle de switch XS512EM ou XS724EM
• Cordon d'alimentation (localisé pour le pays de vente)
• Quatre pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur bâti
• Guide d'installation
Connexion du switch à votre réseau
Pour les connexions Gigabit, utilisez des câbles Ethernet de catégorie 5e (Cat 5e)
ou supérieure dotés de connecteurs RJ-45. Pour utiliser un port SFP+, vous
devez insérer un module SFP+ 10 Gigabit ou SFP 1 Gigabit, disponible auprès de
NETGEAR.
Etape 1 : branchez l'équipement.
Internet
Lien 10 Gigabit vers
NAS 10 Gigabit
SFP+
LED
SFP+
LED
XS724EM
Lien 1 Gigabit
vers ordinateur
Etape 2 : branchez l'alimentation.

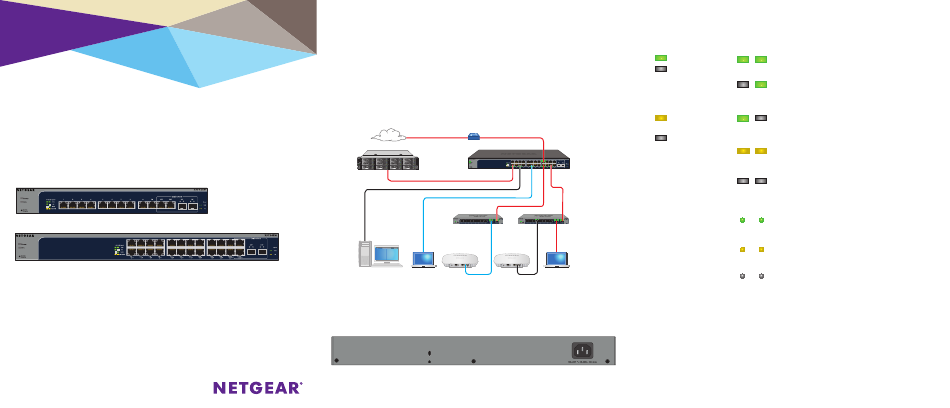

Exemples de connexions
Routeur du réseau
Switch
XS724EM
Switches
GS110EMX
Lien 1 Gigabit
Lien 2,5 G vers vers point
d'accès
point d'accès
Lien 2,5 Gigabit
Lien 10 Gigabit vers
vers ordinateur de
ordinateur avec un port
jeux 2,5 Gigabit
Thunderbolt
Etape 3 : vérifiez l'état.
Voyant d'alimentation Voyants du port Ethernet
Activé Lien 10 Gigabit (2 voyants de ports allumés). 2 voyants
de ports clignotants indiquent une activité du trafic.
Désactivé
Lien 5 Gigabit (voyant du port gauche éteint,
voyant du port droit allumé). Le voyant du port droit
Voyant Fan
clignotant indique une activité du trafic.
(Ventilateur)
Vérifier le Lien 2,5 Gigabit (voyant du port gauche allumé,
ventilateur voyant du port droit éteint). Le voyant du port
gauche clignotant indique une activité du trafic.
Normal
Lien 1G ou 100M (2 voyants de ports allumés).
2 voyants de ports clignotants indiquent une activité
du trafic.
Aucun lien (2 voyants de ports éteints).
Voyants du port SFP (circulaires)
Lien 10 Gigabit (2 voyants de ports allumés). 2
voyants de ports clignotants indiquent une activité
du trafic.
Lien 1 Gigabit (2 voyants de ports allumés). 2 voyants
de ports clignotants indiquent une activité du trafic.
Aucun lien (2 voyants de ports éteints).
Remarque : les ports Combo vous permettent d'établir une connexion 1G ou
10 Gigabit avec le port Ethernet RJ-45 ou le port SFP+. Vous ne pouvez pas
utiliser les ports RJ-45 et SPF+ simultanément.
Câbles et débits
Le tableau suivant décrit les câbles réseau que vous pouvez utiliser pour les
connexions du switch et les débits que ces câbles peuvent prendre en charge
jusqu'à 100 mètres.
(Suite sur la page suivante)
