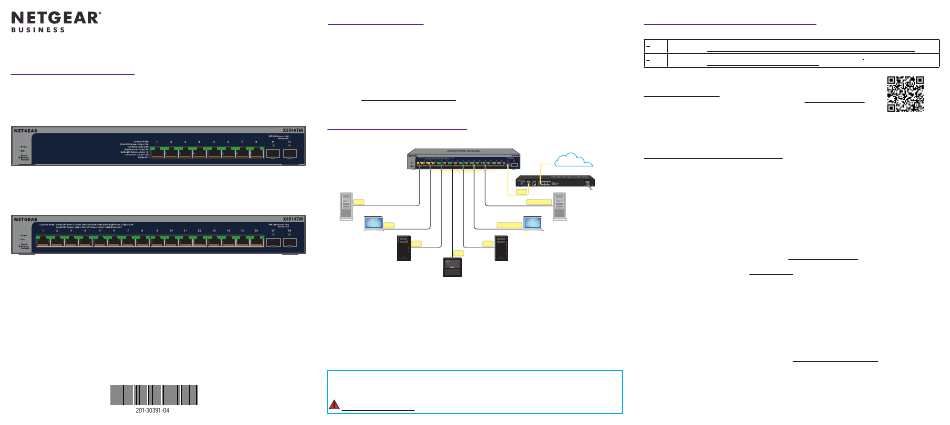

NETGEAR XS508TM Guide D'installation

Guide d'installation
Smart switch Ethernet Multi-Gigabit/10 Gigabit 8 ports S3600
avec 2 ports SFP+

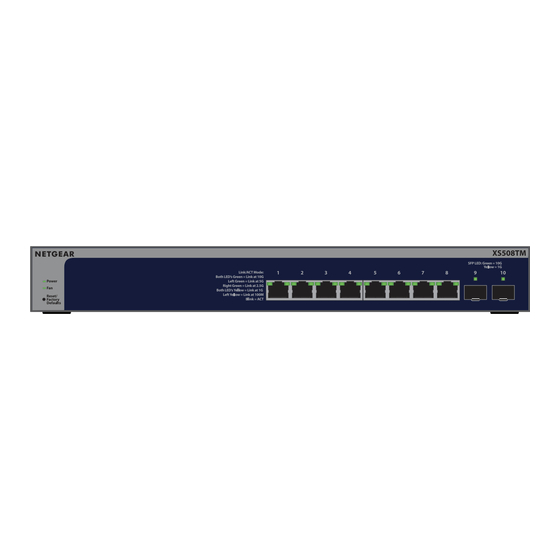

XS508TM
Smart switch Ethernet Multi-Gigabit/10 Gigabit 16 ports
S3600 avec 2 ports SFP+
XS516TM
Octobre 2024
Contenu de la boîte
• Switch NETGEAR XS508TM ou XS516TM
• Cordon d'alimentation amovible (varie selon la région)
• Pieds en caoutchouc pour l'installation sur une table
• Kit de fixation sur bâti
• Kit de fixation murale
• Guide d'installation
REMARQUE : pour plus d'informations sur l'installation et le montage du switch, consultez le Centre de téléchargement
NETGEAR sur netgear.com/fr/support/download/ et saisissez le numéro de modèle pour accéder au manuel de
l'utilisateur.
Etape 1 : Connectez le switch
Exemples de connexions
XS516TM
Station de
1G travail 1 Gbit
Ordinateur
portable
1 Gbit
1G 2.5G/5G/10G
10G 10G
Serveurs 10 Gbit
5G
Stockage 5 Gbit
1. Connectez les appareils aux ports RJ-45 (ports XS508 1 à 8 ou ports XS516 1 à 16) sur le panneau avant du switch.
Utilisez des câbles Ethernet de catégorie 5e (Cat 5e) dotés de connecteurs RJ-45 pour établir des connexions
1 Gigabit, 2,5 Gigabit et 5 Gigabit. Pour les connexions 10 Gigabit, utilisez des câbles Ethernet de catégorie 6a ou plus
élevée dotés de connecteurs RJ-45.
2. Connectez un port du switch à un réseau comprenant un serveur DHCP comme, par exemple, un routeur.
REMARQUE : dans un petit bureau ou à domicile, branchez le switch sur le port de réseau local d'un routeur qui est
relié à un modem ou à une passerelle.
Pour utiliser un port SFP+, vous devez insérer un module émetteur-récepteur SFP+, que vous pouvez acheter auprès de NETGEAR.
3. Mettez le switch sous tension, puis patientez deux minutes.
Si vous avez connecté le switch à un réseau avec un serveur DHCP, une nouvelle adresse IP est automatiquement attribuée au switch.
(L'adresse IP par défaut du switch est 192.168.0.239.)
Ce switch est conçu pour une utilisation en intérieur uniquement. Si vous voulez vous connecter à un appareil situé à
l'extérieur, l'appareil à l'extérieur doit être correctement relié à la terre et protégé contre les surtensions. Vous devez installer
une protection contre les surtensions en ligne entre le switch et l'appareil à l'extérieur. Le non-respect de cette consigne peut
endommager le switch.
AVERTISSEMENT : avant de connecter ce switch à des câbles ou périphériques d'extérieur, lisez l'article
kb.netgear.com/fr/000057103 pour obtenir des informations relatives à la sécurité et à la garantie.
Etape 2 : Détectez et gérez le switch
Pour accéder à votre switch et le gérer, utilisez l'une des méthodes décrites dans le tableau suivant :
A Outil de détection NETGEAR et gestion locale autonome :
Consultez la section A. Utiliser l'outil de détection NETGEAR pour détecter le switch et le gérer via l'interface utilisateur de l'appareil
B Gestion à distance via l'application NETGEAR Insight ou le portail NETGEAR Insight Cloud :
Consultez la section B. Utiliser NETGEAR Insight pour détecter et gérer le switch
REMARQUE : pour plus d'informations, reportez-vous aux instructions du manuel de l'utilisateur.
Vous pouvez télécharger ce manuel dans le Centre de téléchargement NETGEAR à l'adresse
netgear.com/fr/support/download/. Le code QR du centre de téléchargement NETGEAR est indiqué à
droite. Pour en savoir plus sur l'utilisation d'Insight, rendez-vous à l'adresse kb.netgear.com/000044336.
A. Utiliser l'outil de détection NETGEAR pour détecter le switch et le gérer via
l'interface utilisateur de l'appareil
L'outil de détection de switch NETGEAR (NDT) vous permet de détecter l'adresse IP du switch sur votre réseau à partir
d'un ordinateur Mac ou Windows connecté au même réseau que le switch. Pour télécharger cet outil, consultez le site
netgear.fr/support/product/netgear-switch-discovery-tool.
Internet
Vous pouvez utiliser le switch comme appareil Plug-and-Play ou modifier les paramètres en vous connectant à l'interface
utilisateur de l'appareil.
Routeur PR60X
1. Ouvrez un navigateur Web sur un ordinateur ou une tablette connecté(e) au même réseau que votre switch. Vous
pouvez utiliser une connexion filaire ou WiFi.
10G
2. Dans le champ d'adresse de votre navigateur Web, saisissez l'adresse IP du switch que vous avez détectée en utilisant
le NDT.
2.5G/5G/10G Station de
travail 2,5/5/10 Gbit
Si le switch est connecté à Internet, la page Register to activate your warranty (Enregistrez-vous pour activer la
garantie) s'affiche. Toutefois, si vous avez déjà enregistré le switch avec l'application NETGEAR Insight, la page de
connexion à l'interface de l'appareil s'affiche et vous pouvez passer à l'étape 4.
Ordinateur portable 2,5/5/10 Gbit
3. Si vous n'avez pas encore enregistré le switch avec l'application NETGEAR Insight, cliquez sur l'un des boutons
suivants :
• Register Your Device (Enregistrer votre appareil) : ce bouton s'affiche si le switch est connecté à Internet. Vous
pouvez enregistrer le switch et activer la garantie. Pour plus d'informations sur les nombreux avantages qu'offre
l'enregistrement de votre switch, consultez la page netgear.com/fr/why-register/.
• Enter Registration Key (Saisir une clé de licence) : si vous obtenez une clé d'enregistrement, par exemple en
enregistrant votre switch sur le site MyNETGEAR.com, vous pouvez saisir la clé, puis vous connecter à l'interface
de l'appareil.
• Skip Registration and Access the UI (Ignorer l'enregistrement et accéder à l'interface) : l'enregistrement n'est
pas obligatoire, mais nous le recommandons fortement. Si vous n'enregistrez pas le switch dans un délai de
30 jours après l'achat, votre droit à la garantie peut être affecté.
4. Si vous y êtes invité(e), saisissez le mot de passe d'administration par défaut, qui est password, et cliquez sur le
bouton Login (Connexion).
5. Si la page Change Default Password (Modifier le mot de passe par défaut) s'affiche, spécifiez et confirmez un nouveau
mot de passe d'administration de l'appareil, cliquez sur le bouton Submit (Envoyer) et connectez-vous à nouveau à
l'aide de votre nouveau mot de passe.
La page System Information (Informations système) s'affiche. Vous pouvez à présent configurer le switch. Pour plus
d'informations sur la configuration du switch à partir de l'interface de l'appareil, consultez le manuel de l'utilisateur,
que vous pouvez télécharger en vous rendant à l'adresse netgear.com/fr/support/download/ et en saisissant le
numéro de votre modèle.
