Installation
6
Installation
Le SPL-D3mk2 est installé indépendamment de la source audio (une table de mixage par
exemple), des haut-parleurs et de l'amplificateur.

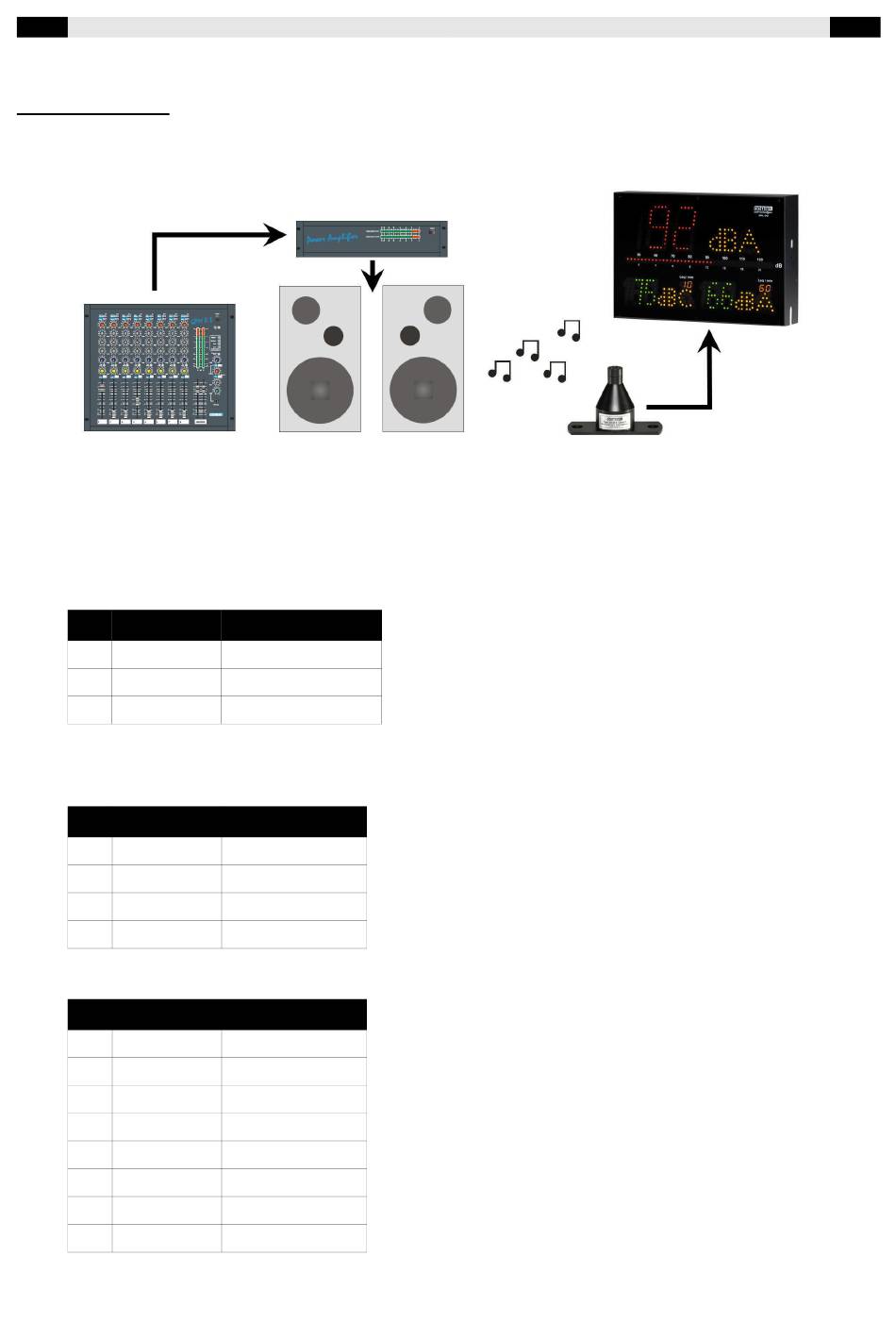

Image 1: Installation du SPL-D3mk2
Après l'installation et l'étalonnage du SPL-D3mk2, le SPL-D3mk2 affiche toutes les valeurs
mesurées en vert, orange ou rouge à +/-1,5 dB.
Connexions
Entrée microphone; XLR 3 broches femelle
Pin
Function
1 Ground
2 Audio +
3 Audio -
Tableau 1 : connexions du microphone
USB port; USB-B femelle
Pin
Function
1 VCC +
2 Data –
3 Data +
4 GND
Tableau 2 : Connexions USB
Port réseau ; RJ45 femelle
Pin
Function
1 TX-D +
2 TX-D –
3 RX-D +
4
5
6 RX-D –
7
8
Tableau 3 : Connexions réseau
Description
Audio ground
Supply and audio
Supply and audio
Description
Supply
Data
Data
Ground
Description
Data
Data
Data
Not in use
Not in use
Data
Not in use
Not in use
DATEQ SPL-D3mk2 manuel
FR
