MARQUE: SAUTER

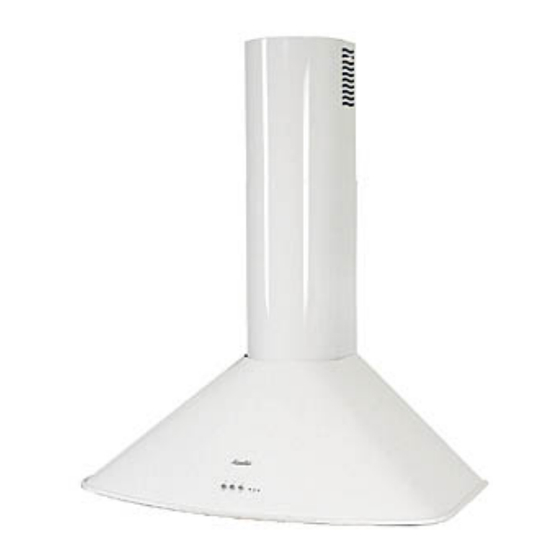

REFERENCE: SHD 23 WF1/WF2 BLANC
CODIC: 1571796

Publicité

loading

Sommaire des Matières pour sauter SHD 23 WF1

  • Page 1 MARQUE: SAUTER REFERENCE: SHD 23 WF1/WF2 BLANC CODIC: 1571796...
  • Page 2 e guide d’utilisation otte Décor Galbée...
  • Page 3 à votre écoute pour répondre à toutes vos questions ou suggestions (coor- données à la fin de ce livret). Spécialiste de tout l'univers de la cuisson, SAUTER contribue ainsi à la réussite culinaire, au plaisir partagé, à la convivialité en vous apportant des produits toujours plus performants, simples d'utilisation, respectueux de l'environne- ment, esthétiques et fiables.
  • Page 4 omment se présente votre hotte ? Boutons de commande (voir ci dessous) Filtre cassette (page 10) Lampe (page 9) Commande électronique Éclairage 1 Petite vitesse Arrêt 2 Moyenne vitesse Mise en route 3 Grande vitesse onseils de sécurité Merci de prendre connaissance de ces conseils avant d’installer et d’utiliser votre hotte.
  • Page 5 omment installer votre hotte ? Vous possédez une sortie vers l’extérieur Votre hotte peut être raccordée sur celle-ci par l’in- termédaire d’une gaine d’évacuation (émaillée, en alu, flexible ou matière ininflammable de diamètre intérieur 150 mm) ( non livrée ). Un adaptateur vous permet de raccorder votre hotte à...
  • Page 6 ontage de votre hotte B (tête cruciforme long : 25 mm) A (tête hexagonale long : 8 mm) emplacement pour 4 vis et chevilles fournies découpes rectangulaires fig. 1 1. Recommandations avant installation : La distance minimale entre le plan de cuisson et la partie la plus basse de la hotte doit être de 70cm.
  • Page 7 ontage de votre hotte TUYAU support cheminée tôle ∅ ∅ 150 fixation de la cheminée clapets (suivant modèle hotte) encoches triangulaires fig. 3 fig. 2 ouïes vis ou clip pour le transport haut de hotte fig. 5 fig. 4...
  • Page 8 ontage de votre hotte 3. Montage de la cheminée en évacuation extérieure: a) Fonctionnement en évacuation extérieure L’installation doit être conforme aux règlements en vigueur pour la ventilation des locaux. En France, ces règlements sont indiqués dans le DTU 61.1 du CSTB. En particulier, l’air évacué...
  • Page 9 ontage de votre hotte fig. 7 fixation de la cheminée emplacement de la déflecteur vis et de la cheville fig. 6 vis ou clip pour le transport Haut de hotte 4. Montage de la cheminée en recyclage: - Il n’est pas nécessaire d’installer les clapets anti-retours (fig.2 page 6). - Enlevez les 2 vis de fixation du déflecteur plastique (fig.
  • Page 10 accordement de votre hotte Cet appareil est livré avec un câble d’alimentation H05VVF à 3 conducteurs de 0,75mm² (neutre+phase et terre). Il doit être branché sur réseau 230 V monophasé par l’intermé- diaire d’une prise de courant normalisée CEI 83 qui doit rester accessible après encastre- ment ou d’un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.
  • Page 11 omment nettoyer votre hotte ? La hotte doit être mise hors tension avant que les filtres métalliques soient enlevés et après le nettoyage, les filtres métalliques doivent être de nouveau fixés conformément aux instructions. 1. ENTRETIEN COURANT N’utilisez jamais de tampons métalliques, de produits abrasifs ou de brosses trop dures.
  • Page 12 ORIGINE l’utilisation exclusive de ’ PIÈCES DÉTACHÉES CERTIFIÉES D ORIGINE elations consommateurs SAUTER c’est aussi le minitel..pour en savoir plus sur tous les produits de la 3615 marque : informations, conseils, les points de vente, les spécialistes après-vente.
