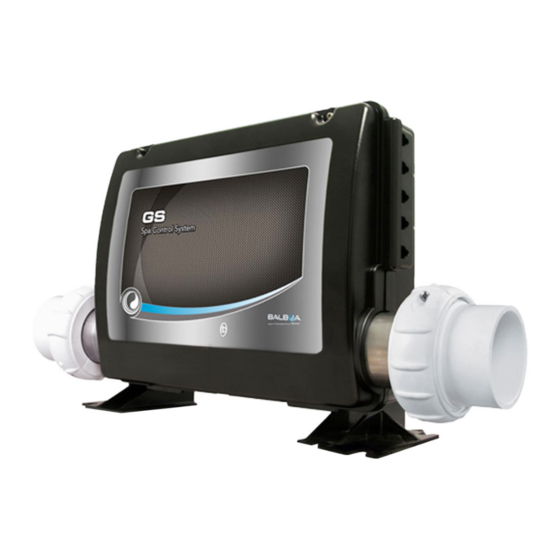

Configuration du Système Balboa GS520SZ
Note importante :
T out branchement, modification des commutateurs et déplacement de cavalier doit se
faire système éteint au niveau du disjoncteur principal / !\ D ANGER DE MORT QUI TUE / !\
Informations système :
Claviers compatibles:
Claviers auxiliaires
Branchement des éléments sur la carte :
Si une pompe est branché à la place du blower , vous devez ajouter un câble entre
La pompe de massage branchée sur la carte d'extension doit être à deux vitesses.
/!\
N E JAMAIS BOUGER LES CAVALIERS
www.tubs.fr
© 2017 Mont Blanc Spas
P N 54517-03 Version Logiciel #51
Les claviers Principaux se branchent sur J 1 .
J 11
ET
J 12
AU RISQUE D'ENDOMMAGER LE FONCTIONNEMENT DE LA CARTE.
J 46
e t
J 51.*
Version 2.0
page 1
