SONATA
VEHICLE
VEHICULES
HYUNDAI
Sonata
Driver kick panel
Panneau Latéral côté conducteur
HARDWARE VERSION
VERSION DU MATÉRIEL
HARDWARE VERSION : 3
FIRMWARE VERSION : 4.0+
Date: xx-xx
EVO
INTERFACE MODULE
PATENTS PENDING US: 2007-228827-A1
Made in Canada
www.fortinbypass.com
Service No :
000 102 04 2536
Minimum
Parts required (Not included)
NOTES
NO KEY TAKEOVER
YEARS
ANNÉES
2015
Push to Start
(+)START
EMS COM
(+)IGNITION (+)IGNITION2
FIRMWARE VERSION
VERSION DU LOGICIEL
1
4.07
Minimum
REV.: 20150120

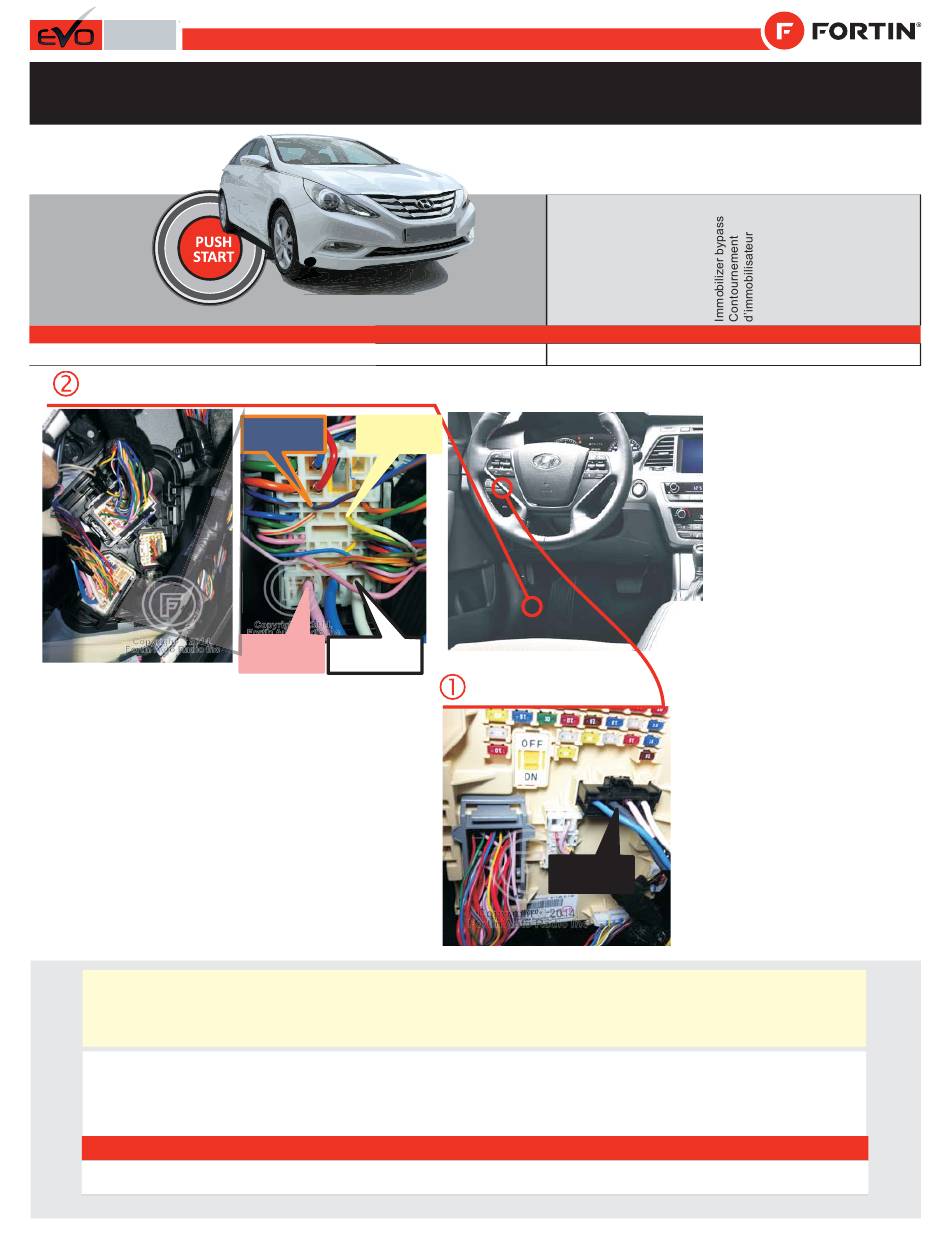

Front of Fuse box
Devant de la boîtes à fusibles
(+)12V
Pièce(s) requise(s) (Non incluse(s))
SANS MODE PRÊT À DÉMARRER
GUIDE # 17183
ADDENDUM - SUGGESTED WIRING CONFIGURATION
ADDENDUM - SCHÉMA DE BRANCHEMENT SUGGÉRÉ
•
This manual may change without notice.
www.ifar.ca for latest version.
Ce Guide peut faire l'objet de changement sans préavis.
www.ifar.ca pour la récente version.
