AVERTISSEMENT
La sortie 12V est utilisée pour connecter la serrure. Toutefois, si l'appareil se trouve dans
un endroit où il existe un risque d'intrusion non autorisée (par exemple sur l'enveloppe du
bâtiment), il est fortement recommandé d'utiliser le relais de sécurité 2N (réf. 9159010) pour
une sécurité d'installation maximale.

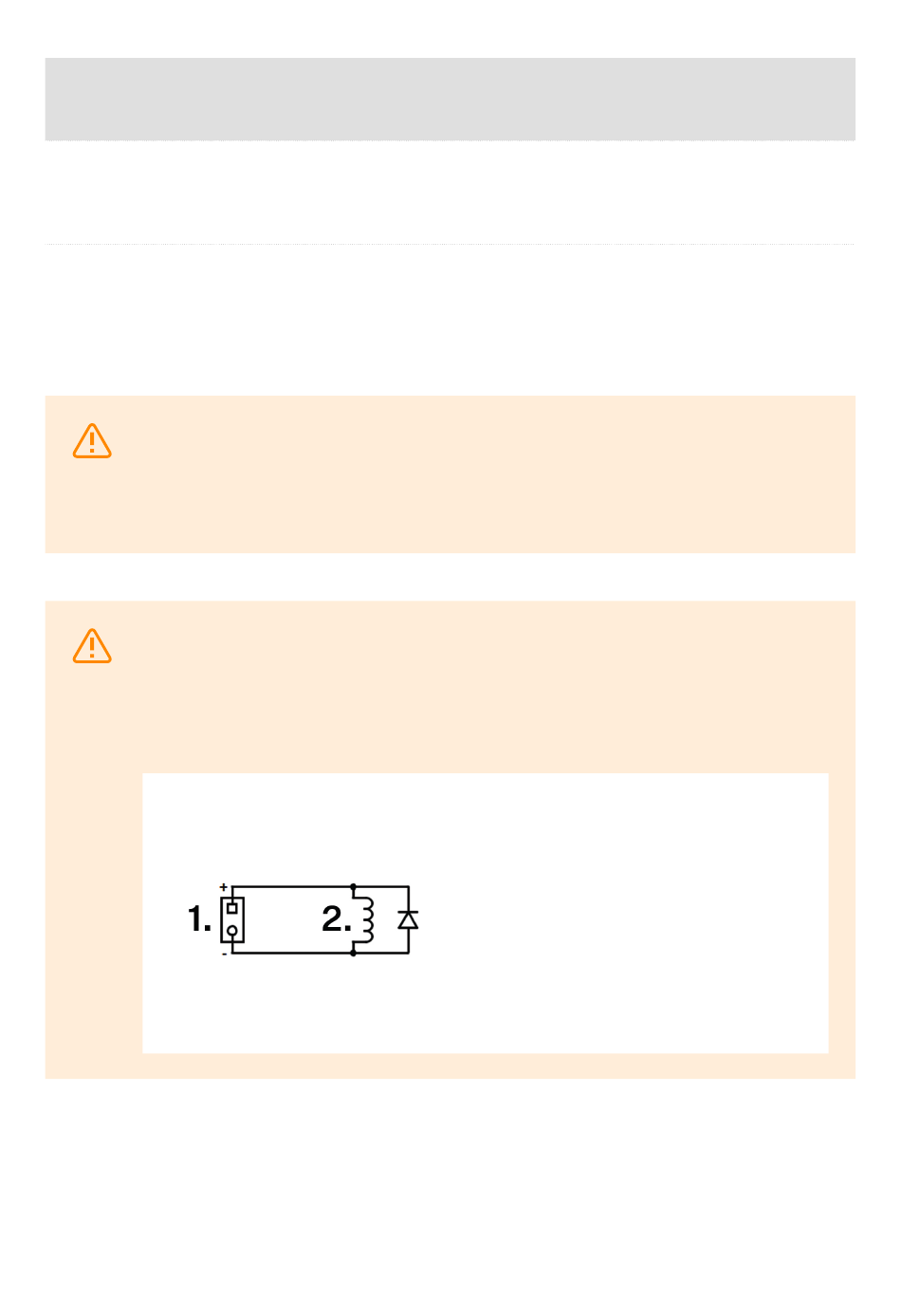

AVERTISSEMENT
Lors de la connexion d'appareils contenant une bobine, par exemple des relais ou des
serrures électromagnétiques, il est nécessaire de protéger la sortie de l'appareil d'un pic
de tension lors de la coupure de la charge inductive. Pour ce mode de protection, nous
recommandons une diode 1 A / 1000 V (par exemple 1N4007, 1N5407, 1N5408) connectée
en antiparallèle à l'appareil.
Connexion des câbles
2N Access Unit M a des signaux émis via des fils isolés dénudés de 1 cm aux extrémités (non applicable
au câble Ethernet avec connecteur). N'importe laquelle des méthodes mentionnées peut être utilisée pour
connecter les fils :
• paire torsadée,
1
jaune NO, mar-
rose "+",
ron NC, gris
bleu "−"
COM
jaune NO, rou-
rouge "+", noir "−"
ge NC, noir
COM
Installation
2
3
vert "+",
orange "−"
1.
Pinces
2.
Bobine, par exemple relais ou serru-
res électromagnétiques
33
4
5
rouge "+",
blanc "+",
noir "−"
violet "−"
