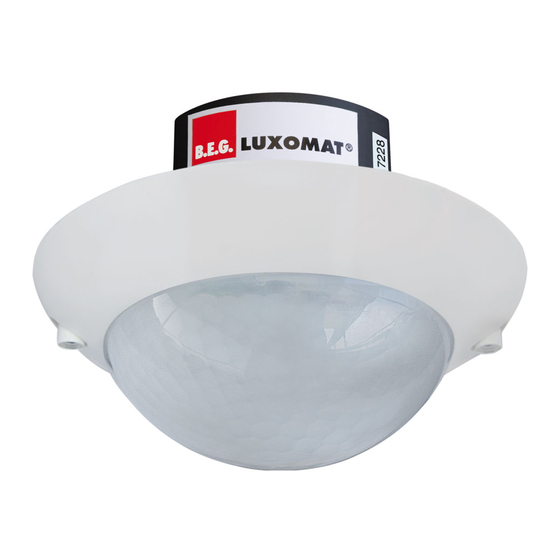

B.E.G. LUXOMAT PD2 MAX UP DUO Instructions D'utilisation, De Montage Et De Mise En Service

LUXOMAT
Instructions d'utilisation, de montage et de mise en service
1. Préparation du montage
Attention: Travailler sur un réseau
en 230 V ne s'improvise pas, seul
un électricien qualifié et habilité doit
effectuer ce raccordement.
Avant de commencer l'installation,
assurez-vous que l'alimentation est
coupée.
Pour des questions de securite ce
produit n'est, pas prevu pour être
debranche sous tension.
Dans le mode Maître /Esclave, l'
appareil Maître doit toujours être
monté à l'endroit où la quantité de
lumière est la plus faible.
4. Emplacement des interrupteurs DIP
DIP 1 A/SA
DIP 2 MIX/DAY
DIP 3 LED ON/OFF
Par Default: VA, MIX et LED ON
Les réglages des interrupteurs DIP sont remplacés via la
télécommande.
120 60 50
A
40
30
15
5 10
7. Mise en service / réglages
16 10
Cycle d'auto-contrôle
5
2
Après le raccordement électrique, le LUXOMAT
1
DUO effectue un cycle d'auto-contrôle de 60 sec.
TEST
30
15
Potentiomètre 1- Réglage - interrupteur créspus-
culaire canal 1
2000
1200
La valeur de consigne peut être réglée entre 40 et
600
120 60 50
A
2000 Lux. Avec le bouton de réglage.
200
40
40
30
Symbole : Mode de nuit
15
5
10
Symbole : Mode jour et nuit
Détection de la valeur de luminosité actuelle
16 10
Mettre le potentiomètre 2 en position test. La LED
5
2
vert s'allume pour 3 secondes dès que la valeur
1
TEST réglée sur le potentiomètre 1 ou 3 dépasse la
30
15
valeur de luminosité actuelle mesurée.
2000
Potentiomètre 3 - Réglage - interrupteur créspus-
1200
culaire canal 2
600
200 La valeur de consigne peut être réglée entre 40 et
40
2000 Lux. Avec le bouton de réglage.
Symbole : Mode de nuit
Symbole : Mode jour et nuit
Détection de la valeur de luminosité actuelle
Mettre le potentiomètre 2 en position test. La LED
vert s'allume pour 3 secondes dès que la valeur
réglée sur le potentiomètre 1 ou 3 dépasse la
valeur de luminosité actuelle mesurée.
®
2. Montage
LUXOMAT PD2 MAX UP DUO-EN
®
Le détecteur peut être
monté au plafond dans des
boîtiers d'encastrement.
Avant le montage il faut
retirer la plaque de mon-
tage fixée au détecteur.
Ensuite fixer la plaque sur
le côté, à la paroi, avec les
2 ou 4 vis.
( Pour raccordement voir
point 21!)
5. Fonctions des interrupteurs DIP
Interrup-
teurs DIP
1
DIP
2
OFF
3
2
1 3
ON
OFF
1
DIP 2
3
120 60 50
A
40
30
15
5
10
16 10
5
2
1
TEST
30
15
PD2 MAX UP
®
2000
1200
600
200
40
PD2 MAX UP DUO
3. Configuration du matériel
Emplacement des capteurs de lumière, potentiomètres et
les LED
capteur de lumière canal 1
LED 1 vert
LED 2 blanc
LED 3 rouge
ON OFF
Mode semi-autonome Mode autonome
Lumière du jour Lumière mixte
LED arrêt LED marche
Les réglages DIP sont à nouveau déblo-
qués en:
ON
• réglant les DIP switch en état fermé
• réinitialisant avec le réglage soleil et
test sur les potentiomètres
• réinitialisant en état ouvert
Potentiomètre 2 - Réglage temporisation
Symbole TEST: Fonction test, dépend seulement du
mouvement. Après chaque mouvement, la lumiére
s'allume pour 2 sec., après elle s'éteint pour 2 sec.
La durée peut être réglée entre 1 min. et 30 min.
et impulsion.
Les réglages des potentiomètres sont écrasés en
cas d'utilisation de lá télécommande.
capteur de lumière canal 2
1
2 3
1 2 3
Potentiomètre 1 Lux canal 1
Potentiomètre 2 Time canal 1 & 2
Potentiomètre 3 Lux canal 2
6. Installation de la télécommande en option
LUXOMAT IR-RC
®
Contrôler la pile CR2032:
Ouvrir le compartiment en pressant le
ressort en plastique et tirer le logement.
Attention: Toutes les valeurs programmées
au PD2 MAX UP DUO à l'aide des poten-
tiomètres peuvent être modifiées avec la
télécommande.
IR-RC: 535 949 025
Feuille de programmation
120 60 50
A
40
30
15
5 10
120 60 50
16 10
A
5
8. Reset et réglage usine
40
2
30
1
15
TEST 30 5 10 TEST
15
1 2
2000 16 10
5
1200
2
600
1
200
TEST
30
15
40
1. Réglage usine
2000
1200
Si les potentiomètres se trouvent en position « Test » et « Soleil »,
600
le programme par défaut est activé dans le cas d'un détecteur
200
40
non programmé: 500 lux et 10 min.
2. Reset
Si on règle les deux potentiomètres sur la position «Test» et «Soleil»
à partir de n'importe quelle autre position, une réinitialisation est
effectuée. Toutes les valeurs programmées via la télécommande sont
effacées.
3. Réglage usine
Si les potentiomètres se trouvent en position « Test » et « Soleil »,
le programme par défaut est activé dans le cas d'un détecteur
non programmé: 500 lux et 10 min.
F
Support mural pour
télécommande IR-RC
120 60 50
A
40
30
15
5 10
16 10
5
2
1
30
15
3
2000
1200
600
200
40
