Installation électrique du module triple
1.
Pour le module unique supplémentaire, on dévisse le bouchon.
2.
Utilisez un tournevis plat pour retirer ce couvercle.
3.
Nous insérons le module simple à la base du module double, fixons les cales latérales et les vis.
4.
Nous retirons le microphone du module double et libérons son câble.
5.
On mène le micro (d'après les photos
6.
Nous posons les bases connectées sur le boîtier pour installation dans le mur / sur les trous pré-percés
avec des chevilles et passons les câbles dans les trous de la partie inférieure. Le câble Ethernet
peut être acheminé de la base supplémentaire vers la base double module, mais uniquement sans
connecteur.
Installation électrique de plusieurs modules côte à côte
1.
Pour des bases supplémentaires, dévissez le couvercle et retirez-le à l'aide d'un tournevis plat.
2.
On insère les socles les uns dans les autres en fonction du nombre de socles prévus dans la colonne,
on fixe les cales sur le côté et les vis.
3.
Nous mettons le couvercle sur le boîtier pour installation dans le mur / sur les trous pré-percés avec des
chevilles et passons les éventuels câbles dans les trous de la partie inférieure.
4.
Nous passons le bus en utilisant le passe-câble déjà préparé dans le coffret pour l'installation dans le
mur.
Connecteurs d'appareil

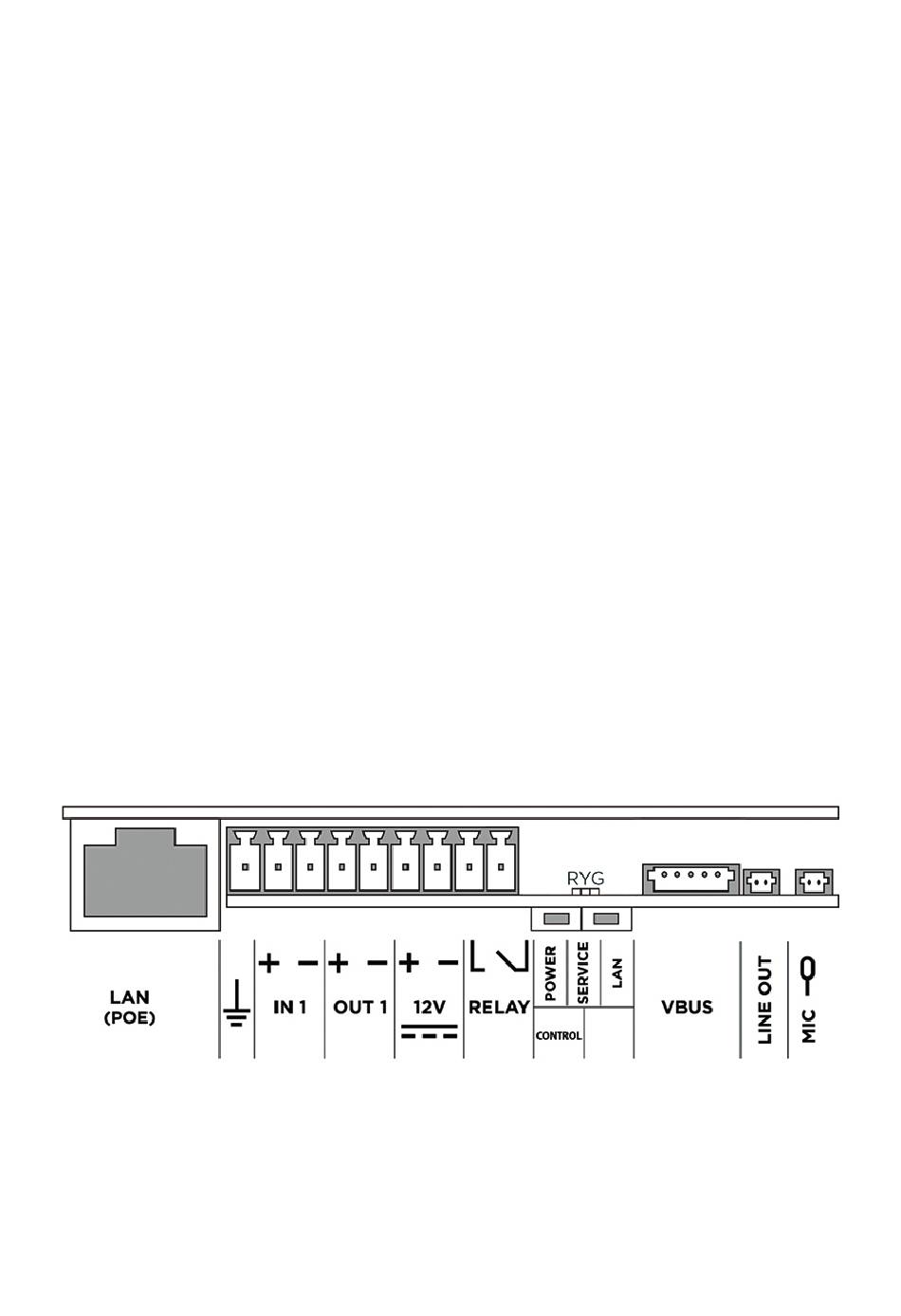

Figure 3. Branchement des connecteurs de l'unité principale de l'appareil
Installation
installation mécanique (p.
102
34)) à la base du module unique.
