Mounting instruction
DK
Monteringsvejledning
DE
Montageanleitung
FR
Notice de montage
PL
Instrukcja montażu
Subject to alteration without further notice. Ret til ændringer forbeholdes.· Recht auf Änderungen sind
vorbehalten. ·Nous nous réservons le droit d'apporter toutes modifications sans préavis. · Wijzigingen
voorbehouden. ·Rätten till ändringar förbehålles.· Vi forbeholder oss rett til endringer. · Salvo variaciones.
Podlega zmianom bez wcześniejszego powiadomienia. · Pidätämme oikeuden muutoksiin.
NL
Montage-voorschrift
SV
Monteringsanvisning
NO
Monteringsveiledning
ES
Instrucciones de montaje
FI
Asennusohje
Pressalit
Pressalitvej 1
DK 8680 Ry
Danmark
Page 1/17
2023-01-27
Telephone:
+45 87 88 87 88
Telefax:
+45 87 88 87 89
E-mail:
pressalit@pressalit.com
Web:
www.pressalit.com
Publicité
Manuels Connexes pour Pressalit Care RT136
Sommaire des Matières pour Pressalit Care RT136

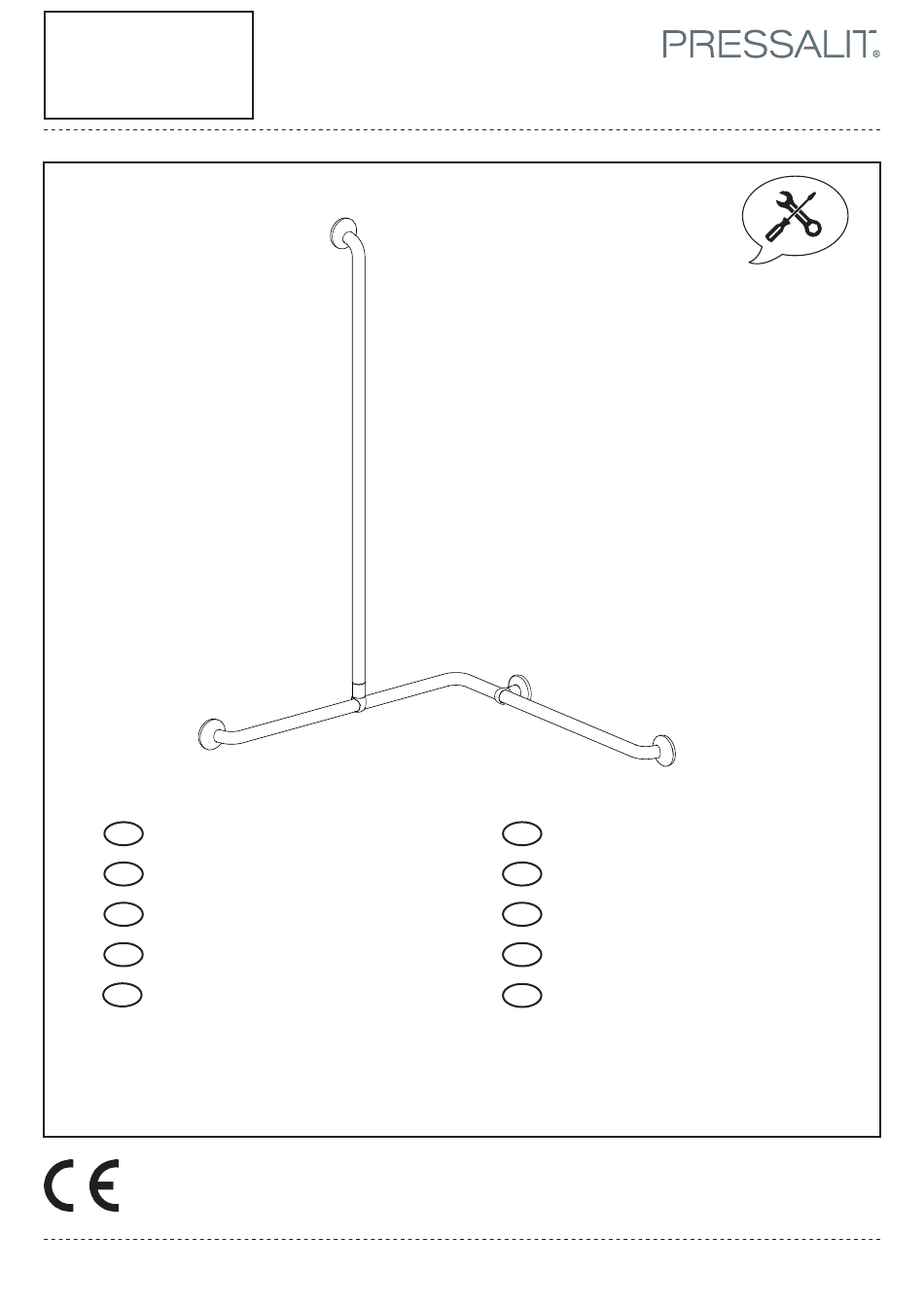

- Page 1 RT136 RT138 RT156 Page 1/17 2023-01-27 Mounting instruction Montage-voorschrift Monteringsvejledning Monteringsanvisning Montageanleitung Monteringsveiledning Notice de montage Instrucciones de montaje Instrukcja montażu Asennusohje Subject to alteration without further notice. Ret til ændringer forbeholdes.· Recht auf Änderungen sind vorbehalten. ·Nous nous réservons le droit d’apporter toutes modifications sans préavis. · Wijzigingen voorbehouden.
- Page 2 RT136 RT138 RT156 Page 2/17 2023-01-27 Mounting Instruction Please read and carefully follow these instructions. Find the product number on the product label and ensure that these assembly instructions match your product. WARNING: Failure to comply with these instructions may result in accidents involving serious personal injury or the product being damaged.
- Page 3 RT136 RT138 RT156 Page 3/17 2023-01-27 Montageanleitung Bitte lesen Sie diese Hinweise sorgfältig und folgen Sie ihnen. Suchen Sie die Produktnummer auf dem Produktetikett und versichern Sie sich, dass diese Montageanleitung für Ihr Produkt bestimmt ist. ACHTUNG: Ein Nichtbeachten dieser Hinweise kann zu Unfällen mit ernsthaften Personenschäden oder zu Produktschäden führen.
- Page 4 RT136 RT138 RT156 Page 4/17 2023-01-27 Montage-voorschrift Lees deze montage-voorschrift grondig door en volg de aanwijzingen nauwkeurig. Controleer het productnummer op het productlabel en verzeker u ervan dat deze montage-voorschrift past bij uw product. WAARSCHUWING: Als de montage niet volgens deze handleiding wordt uitgevoerd, kan dit ernstig persoonlijk letsel of schade aan het product tot gevolg hebben.
- Page 5 RT136 RT138 RT156 Page 5/17 2023-01-27 Monteringsveiledning Les og følg disse instruksjonene nøye. Finn produktnummeret på produktetiketten, og kontroller at disse monteringsveiledningene stemmer overens med produktet. ADVARSEL: Hvis disse instruksjonene ikke overholdes, kan det føre til ulykker med alvorlig personskade eller skader på produktet.
- Page 6 RT136 RT138 RT156 Page 6/17 2023-01-27 Instrukcja montażu Przeczytać niniejszą instrukcję i uważnie jej przestrzegać. Odszukać numer produktu na etykiecie produktu i upewnić się, że niniejsza instrukcja montażu jest odpowiednia dla danego produktu. OSTRZEŻENIE: Nieprzestrzeganie tej instrukcji może prowadzić do wypadków skutkujących poważnymi obrażeniami ciała lub uszkodzeniem produktu.
- Page 7 RT136 RT138 RT156 Page 7/17 2023-01-27 + 8 mm Ø 6 x min. 45 mm (0.31) Ø (0.24) x min. (1.77) When double mounting, stainless M6 nuts (DIN 934 A2) and M6 screws (DIN 84A A2) with a length corresponding to the thickness of the subject (xx) + 8 mm (0.31”) must be used.
- Page 8 RT136 RT138 RT156 Page 8/17 2023-01-27 Concrete >B25 Beton >B25 Beton >B25 V8618 Ø5 x 50 fischer SX 8 Mur de béton >B25 Betonwanden >B25 Massiv betong >B25 Betonveg >B25 Paredes de hormigón >B25 Beton >B25 Betoni > B25 Solid Brick >= Mz12 Mursten >= Mz12...
- Page 9 RT136 RT138 RT156 Page 9/17 2023-01-27 Drywall water-resistant, re-enforced with wood Gipsplader vandfast, med træforstærkning V8618 Ø5 x 50 Gipsplatten wasserfest, mit Holz fischer SX 8 40-50 Plaque de plâtre imperméable, renforcée de bois Gipsplaten, watervast, versterkt met hout Godkända våtrumsskivor forstärkt med træ...
- Page 10 RT136 RT138 RT156 Page 10/17 2023-01-27 RT136 RT136 RT138 RT138 RT156 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
- Page 11 RT136 RT138 RT156 Page 11/17 2023-01-27 ① ① ④ ④ ② ② ⑤ ⑤ ③ ③ ④ ④ ⑤ ⑤ Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
- Page 12 RT136 RT138 RT156 Page 12/17 2023-01-27 ① ① ② ② ③ ③ ④ ④ ⑤ ⑤ ⑥ ⑥ ⑦ ⑦ ⑧ ⑧ Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
- Page 13 RT136 RT138 RT156 Page 13/17 2023-01-27 ① ① ② ② ③ ③ ⑤ ⑤ ④ ④ ⑦ ⑦ ⑧ ⑧ ⑥ ⑥ Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
- Page 14 RT136 RT138 RT156 Page 14/17 2023-01-27 RT136 RT136 Max. 235 kg 518 lbs RT138 RT138 RT156 Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
- Page 15 RT136 RT138 RT156 Page 15/17 2023-01-27 (3.27) 50,5 (3.94) (3.19) Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com Danmark Web: www.pressalit.com...
- Page 16 RT136 RT138 RT156 Page 16/17 2023-01-27 RT136 3 2 , 3 2 , RT138 3 2 , 3 2 , RT156 3 2 , Pressalit Telephone: +45 87 88 87 88 Pressalitvej 1 Telefax: +45 87 88 87 89 DK 8680 Ry E-mail: pressalit@pressalit.com...
- Page 17 RT136 RT138 RT156 Page 17/17 2023-01-27 inch RT136 1 . 2 1 . 2 3 . 1 3 . 1 RT138 1 . 2 1 . 2 3 . 1 3 . 1 RT156 1 . 2 3 . 1...
