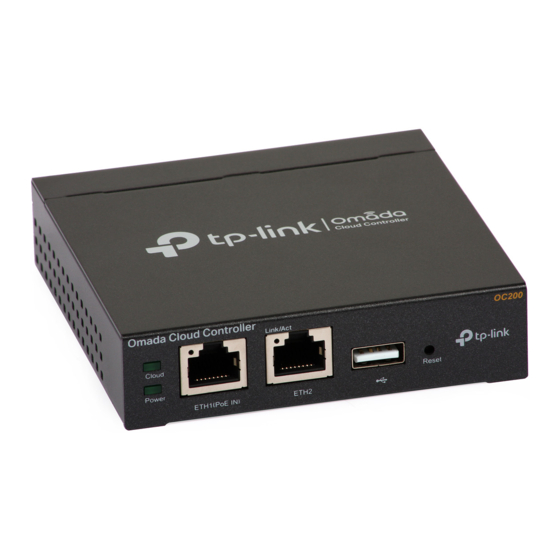

TP-Link Omada OC200 Guide D'installation Rapide
TP-Link Omada OC200 Guide D'installation Rapide

TP-Link Omada OC200 Guide D'installation Rapide

Publicité

Liens rapides

Guide d'installation rapide
Commutateur Omada Gigabit Smart d'entrée Poe++ et de sortie PoE+
Connection
Sortie PoE (1-4)
Appareil alimenté (PD)
Caméra IP
AP
Téléphone IP
Montage
Remarque : L'interrupteur peut être monté sur poteau ou mural. Suivez les étapes ci-dessous pour l'installation appropriée et assurez-vous que le commutateur est installé avec ses ports
vers le bas.
Méthode 1: Montage sur Poteau
1. Faites passer l'extrémité de la sangle de montage du poteau à l'arrière du
support de montage.
2.Fixez le support de montage sur le poteau et fixez la sangle, puis fixez
l'interrupteur dans le support de montage comme indiqué ci-dessous.
Configuration
Le commutateur prend en charge deux méthodes de configuration :
Mode autonome : Configurez et gérez le commutateur individuellement.
Mode contrôleur : Configurez et gérez les périphériques réseau de manière centralisée. Il est recommandé dans le réseau à grande échelle, qui se compose
d'appareils de masse tels que des points d'accès, des commutateurs et des passerelles.
Remarque : Lorsque le commutateur passe du mode autonome au mode contrôleur, les configurations du commutateur sont perdues. Pour plus de détails, reportez-vous aux documents connexes sur le centre de
téléchargement de notre site officiel :
https://www.tp-link.com/support/download/
Ports Ethernet (1-5)
PoE OUT
PoE IN
2
3
4
5
1
Reset
(p. ex. Commutateur PoE, injecteur PoE)
Note:
1. SG2005P-ne prend pas en charge l'entrée d'alimentation DC ou AC. Un périphérique PSE doit être connecté au port PoE IN pour
alimenter SG2005P-.
2. Les ports PoE OUT peuvent également être connectés à des périphériques non PoE, mais ne transmettent que des données
3. La puissance PoE maximale est de 30 W pour chaque port PoE et de 6 W / 19 W / 44 W / 64 W pour tous les ports PoE lorsqu'ils
sont alimentés par 802.3af (type 1) / 802.3at (type 2) / 802.3bt (type 3, 60 W) / 802.3bt (type 4, 90 W) respectivement.
4. Les calculs du budget PoE sont basés sur des tests en laboratoire. Le budget d'alimentation PoE réel n'est pas garanti et variera
en fonction de les limites du client et les facteurs environnementaux
.
Explication des LED's
Système
Allumé/ éteint :
Le système fonctionne
anormalement
Clignotant:
Système fonctionnant normalement
PoE MAX
la puissance PoE restante est de ≤ 7 W
Activé :
la puissance PoE restante reste ≤ 7
Clignotant :
W pendant plus de 2 minutes
Éteint :
la puissance PoE restante est > 7 W
Link/Act
Activé (vert) :
connecté à un appareil de 1000
Mbit/s
Activé (jaune) :
connecté à un appareil 10/100
Mbit/s
Clignotant :
transmission/réception de données
Désactivé :
aucun périphérique n'est connecté
au port correspondant.
PSE
.
Méthode 2: Montage mural
1. Placez le support de montage dans la bonne position. et marquez quatre
positions pour les trous de vis. Percez quatre trous de 6 mm aux positions
marquées, insérez les ancrages dans les trous, alignez le support sur les
ancrages et enfoncez les vis dans les ancrages à travers le support.
Étiquette de position
1. Alignez le support de montage et l'interrupteur, puis fixez l'interrupteur
dans le support de montage comme indiqué ci-dessous.
Statut PoE
Pour les orifices 1 à 4
Activé :
Alimentation PoE
Clignotant :
Surcharge de courant/Court-circuit/Connecté
à un/Alimentation non standard dépassait la
valeur définie par l'utilisateur
Désactivé :
Ne fournit pas d'alimentation PoE
Allumé (vert) :
Alimenté par 802.3bt
Activé (jaune) :
Alimenté par 802.3af/at
Éteint :
Mise hors tension
*Le voyant s'allume une fois que le port 5 est connecté à un
équipement d'alimentation PoE (PSE) pendant 2 à 3 secondes.
Internet
Routeur
Port LAN
Port
WAN
Visses
pour le port 5*
.
