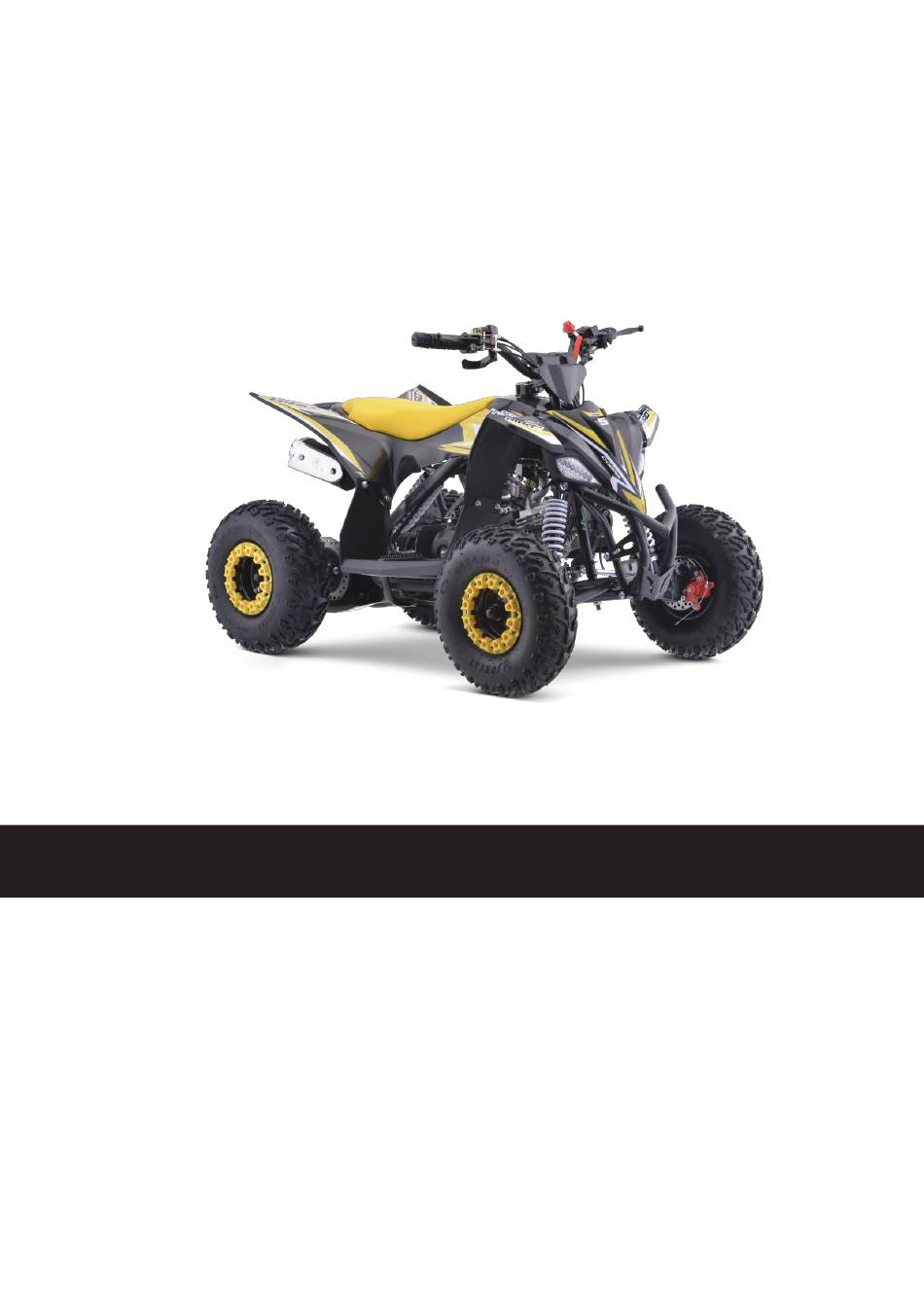

- Page 1 Quad Enfant Hiro Cobra 110cc MANUEL D’UTILISATION AVERTISSEMENTS Ce véhicule ne devrait être utilisé que sous la surveillance d’un adulte. Ce véhicule n’est pas un moyen de transport et ne peut être utilisé sur la voie publique.
- Page 2 Date de délivrance 6 juillet 2023 Introduction Félicitations ! Vous venez d’acquérir un Quad Enfant Hiro Cobra 110cc, à vous l’aventure ! Ce manuel vise à vous donner toutes les informations nécessaires à la bonne utilisation, entretien et le cas échéant réparation de votre quad.
- Page 3 5. Vous devez être en bonne condition physique pour faire du quad en toute sécurité. 6. Vous devez obligatoirement porter du matériel de protection, un casque homologué adapté à votre taille, des lunettes de protection, des genouillères, des bottes et des gants. Vous ne devez jamais porter des vêtements amples qui risquent de se prendre dans les pièces en mouvement du quad.
- Page 4 Nous vous conseillons fortement de ne pas retirer de pièces et de ne pas modifier votre véhicule, de façon à ne pas changer sa conception ou son mode de conduite. De tels changements peuvent sérieusement altérer la manipulation, la stabilité, et le freinage du véhicule, le rendant risqué pour sa conduite. Pratiques de conduite recommandées Vérifiez et respectez toujours toutes les lois ou réglementations locales qui peuvent affecter les endroits où...
- Page 5 • Ne faites pas tourner le moteur sans retirer le silencieux ou le couvercle du filtre à air. • Lorsque le moteur tourne, ne touchez pas à un bouchon de bougie d’allumage ou à un cordon haute tension. • Votre police d’assurance peut ne pas couvrir les accidents impliquant l’utilisation de ce véhicule. Consultez votre agent d’assurance avant d’utiliser ce véhicule.
- Page 6 L’autocollant C ci-dessous (à gauche) est situé sur l’aile avant droite L’autocollant D ci-dessous (à droite) est situé en dessous du bouchon de réservoir L’autocollant E ci-dessous est situé sur l’aile avant gauche. L’autocollant ci-dessous (à gauche) est situé sur le côté gauche du moteur L’autocollant ci-dessous (à...
- Page 7 Avant de commencer Retirez le contenu de la boîte. Retirez les séparateurs de mousse qui protègent composants contre les dommages pendant le transport. Inspectez le contenu de la boîte pour détecter les rayures dans la peinture, les assemblé et bosses ou les câbles pliés qui pourraient survenir pendant le transport. Parce que le produit été...
- Page 8 A: Écrou M8 / 1pc B: Boulon M8×40 / 1pc C: Châssis arrière 1. Soulevez le cadre pour aligner le trou de montage de l’amortisseur (C) sur le trou du silent bloc. 2. Fixez le boulon (B) à travers le trou de montage de l’amortisseur et le joint de la cabane et serrez solidement l’écrou (A) avec une extrémité...
- Page 9 ETRIER DE FREIN A: Rondelle Φ6 / 4pcs B: Ecrou M6 * 12 / 4pcs C : Etrier de frein avant gauche et droit 1. Placez le disque de frein dans l’étrier de frein avant (C) avec le trou dans l’alignement. 2.
- Page 10 GUIDON AVERTISSEMENT : Ne pas ajuster et serrer correctement les boulons qui fixent le guidon peut vous faire perdre le contrôle. A : Ecrou M8×50 / 4pcs B : Pontet supérieure C : Pontet inférieure D: Couvercle de guidon E: Guidon 1.
- Page 11 Pression des pneus REMARQUE : Gonflez toujours les pneus à 1.5 BAR avant la première utilisation. Une pompe manuelle avec Manomètre peut très bien faire l’affaire. Si vous utilisez un gonfleur de station essence, faites attention à ne pas surgonfler les pneus. Informations importantes sur les pneus Le pneu est le seul point de contact entre le véhicule et la route, la sécurité...
- Page 12 Description des pièces principales 1: Bouchon de reservoir 2: Filtre à air 3: Batterie 4: Roue arrière 5: Amortisseur arrière 6: Moteur 7: Carburateur 8: Roue avant 9: Levier de frein avant 10: Accelerateur 11: Selle 12: Repose-pieds 13: Amortisseur avant 14: Disque de frein 15: Etrier de frein 16: Pare-buffle...
- Page 13 20: Contacteur à clé 21: Coupe-circuit 22: Commodo klaxon, lumières 23: Boucle arrière 24: Feu arrière 25: Ligne d’échappement 26: Protège-chaine 27: Etrier de frein arrière 28 Disque de frein 29: Chain Caractéristiques techniques TYPE MOTEUR Monocylindre 4T CAPACITÉ D'HUILE 900ml REFROIDISSEMENT ALLUMAGE...
- Page 14 Pièces mobiles Vérifiez et fixez toutes les attaches avant chaque sortie. Assurez-vous que les boulons de serrage de la tige de direction sont correctement verrouillés en place. Il ne devrait pas y avoir de cliquetis inhabituels ou de sons provenant de pièces détachées ou de composants cassés. Si vous n’êtes pas sûr, demandez à un mécanicien expérimenté...
- Page 15 Faire le plein Retirez le capuchon A dans le sens inverse des aiguilles d’une montre. Le réservoir de carburant contiendra environ 1.8 litre. !!!!! N’utilisez que de l’essence SP98 !!!!! Rodage Le rodage correspond à un plein entier de carburant. Au cours de ces premières utilisation, les précautions suivantes doivent être prises : Évitez les déplacements à...
- Page 16 Filtre à air Le filtre à air sale ou obstrué pose une multitude de problèmes causés par une entrée d’air insuffisante, dont : Le manque de puissance, une surconsommation de carburant et une usure anormale de la bougie d’allumage Pour nettoyer et entretenir le filtre à air, suivre la procédure suivante : 1- Enlevez le cache en desserrant la vis de fixation 2- Enlevez le filtre à...
- Page 17 Vidange et changement de l’huile moteur La qualité de l’huile moteur est le principal facteur affectant la durée de vie du moteur. Changez l’huile moteur comme indiqué dans le programme d’entretien. Procédure de vidange : 1- Faîtes chauffer le moteur complètement puis éteignez-le et attendez quelques minutes afin que l’huile retombe 2- Mettez le quad sur une surface plane...
- Page 18 Freins Réglage du frein déraper le pneu du AVERTISSEMENT: Le frein est capable de faire quad et de désarçonner un pilote sans méfiance. Entraînez-vous dans un espace ouvert sans obstacles jusqu’à ce que vous soyez familiarisé avec la fonction de freinage. Évitez de déraper jusqu’à un arrêt, car cela peut vous faire perdre le contrôle ou d’endommager le pneu arrière.
- Page 19 Vérification et remplacement des plaquettes de frein : A) à l’avant et à Pour vérifier l’usure des plaquettes de frein ( l’arrière, il suffit d’inspecter les étriers de frein comme indiqué dans l’image ci-dessous. L’épaisseur de la doublure aux extrémités des quatre coussinets ne doit jamais être inférieure à...
- Page 20 Dépannage PROBLÈME CAUSE REMÈDE Le moteur ne démarre Nettoyez le système Le système de carburant (tubes, réservoir de carburant, soupape) est Bloqué -Aucun courant n’arrivant à la bougie Nettoyez ou remplacez la bougie. Si le d’allumage problème persiste, consultez l’un de nos Concessionnaires agréés Avec l’essence complètement ouverte, Le moteur est inondé...
- Page 21 Calendrier d’entretien Périodicité Pendant les 3-4 Toutes les 5 Toutes les 10 Toutes les 30 premières chaque sorties (8-10 sorties (20 sorties (40-50 sorties sortie heures) heures) heures) Contrôler tension chaine Lavage Graisser la chaîne Contrôle visserie (roues et vis soutenant le moteur) Prendre le filtre à...
- Page 22 Schéma électrique...
- Page 23 Veuillez lire le manuel du propriétaire avant de conduire. Ne conduisez jamais ce véhicule si vous avez moins de 14 ans. N’utilisez jamais le véhicule sur la voie publique. Utilisation sur terrain privé uniquement. Ne jamais rouler avec un passager Utilisez toujours un casque et un équipement de protection approuvés NE JAMAIS consommer des drogues ou de l’alcool Pression à...
