- Page 1 TURBINE UNITE MODULO MD2 INSTRUCTION DE SECURITE D'EMPLOI ET D'ENTRETIEN N° W000401385 8695 8467 EDITION : FR Notice d'instructions REF : REVISION : C DATE : 10-2021 Notice originale...
- Page 2 Le fabricant vous remercie de la confiance que vous lui avez accordée en acquérant cet équipement qui vous donnera entière satisfaction si vous respectez ses conditions d'emploi et d'entretien. Sa conception, la spécification des composants et sa fabrication sont en accord avec les directives européennes applicables. Nous vous engageons à...
- Page 3 PRINCIPE DE FONCTIONNEMENT ..................9 MISE EN GARDE SECURITE ....................10 RACCORDEMENT ELECTRIQUE ................... 11 CABLAGE 230V/400V DE L’UNITE MODULO MD2 ............... 12 OPTION CARTOUCHE DE FILTRATION - W000382775 ............13 OPTION ALIMENTATION AIR COMPRIME - W000401386 ........... 15 E - MISE EN SERVICE ........................17 VERIFICATION A LA MISE SOUS TENSION .................
- Page 4 8695 8467 REVISIONS REVISION B 10/20 DESIGNATION PAGE Mise à jour REVISION C 10/21 DESIGNATION PAGE Mise à jour des références des pièces de rechange 29 & 30 MODULO MD2...
- Page 5 8695 8467 LINCOLN ELECTRIC FRANCE SAS Avenue Franklin Roosevelt 76120 – LE GRAND QUEVILLY DECLARATION CE DE CONFORMITE UNITE MODULO MD2 Le Fabricant LINCOLN ELECTRIC France, Avenue Franklin Roosevel 76120 – LE GRAND QUEVILLY, déclare sous sa responsabilité que l’équipement : Unité...
- Page 6 8695 8467 MODULO MD2...
- Page 7 Avant tout emploi du filtre par un nouvel utilisateur, assurez-vous qu’il a lu ce manuel et compris toutes les explications décrites à l’intérieure. Pour toutes informations complémentaires, n’hésitez pas à contacter le service technique de LINCOLN ELECTRIC. GARANTIE DE L’APPAREIL Cet appareil est garanti 12 mois dès la date d'achat.
- Page 8 (vitesse d’air dans les canalisations), pertes de charge. Conformément aux réglementations de la CARSAT et de l’INRS, un contrôle périodique de l’installation est nécessaire afin de vérifier que celle-ci reste conforme au dossier des valeurs de références. MODULO MD2...
- Page 9 Les personnes, dans le voisinage de l’opérateur et à fortiori ses aides, doivent être protégées par l’interposition d’écrans adaptés, de lunettes de protection anti-UV et, si besoin, par un masque muni du filtre protecteur adapté (EN 139) . MODULO MD2...
- Page 10 Une procédure de permis de travail définissant toutes les mesures de sécurité doit être systématiquement mise sur pied. Veillez à ce qu’il y ait une ventilation adéquate en accordant une attention particulière : — à la sous-oxygénation — à la sur-oxygénation — aux excès de gaz combustible MODULO MD2...
- Page 11 — Ne pas obstruer la sortie d’air de l’appareil. — Ne pas introduire d’éléments extérieurs au filtre (Papier, chiffons, mégots de cigarette, etc…) — Changer le média filtrant par un média neuf d’origine Lincoln Electric, seul garant des caractéristiques de filtration.

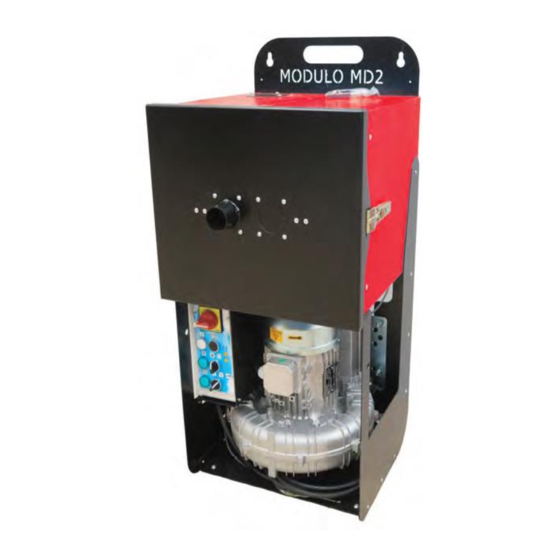

- Page 12 UNITE D’ASPIRATION MODULO MD2 L’unité mobile d’aspiration MODULO MD2 est particulièrement étudiée pour le captage des fumées de soudage par une torche aspirante ou par une buse à pied magnétique.
- Page 13 à sa puissance (débit d’air à la torche ou la buse) nominale. On veillera particulièrement à : Ne pas obturer la sortie d’air de l’appareil. Changer le média filtrant par un média neuf d’origine LINCOLN ELECTRIC, seul garant des caractéristiques de filtration. Remplacer les flexibles si ceux-ci se trouvaient percés.
- Page 14 8695 8467 / C DONNEES TECHNIQUES DESIGNATION UNITE MODULO MD2 Puissance installée sur la machine Tension d’alimentation 230 / 400V - 3 Phases Dépression maxi Débit libre m³/h Raccordement d’entrée Raccordement de sortie Niveau sonore Courbes du Moteur de la Turbine :...
- Page 15 8695 8467 / C D - INSTALLATION AVANT PROPOS L’unité d’aspiration MODULO MD2 étant sur roues, celles-ci faciliteront la mise en position de la turbine à l’endroit identifié dans l’atelier du client. Mais cette unité n’est pas conçue pour être déplacée constamment.
- Page 16 En cas d'inversion, permuter 2 phases à la SORTIE du variateur. L’installation de mise à la terre est à la charge du client. La machine NE doit pas être connectée à une installation électrique sans la mise à la terre. MODULO MD2...
- Page 17 Les unités d’aspiration MODULO MD2 sont câblés en 400V en sortie d'usine (moteur et transformateur auxiliaire). Si le réseau de votre entreprise se trouve être du 230V Triphasé, vous devez reprendre le couplage de la plaque à...
- Page 18 8695 8467 / C CABLAGE 230V/400V DE L’UNITE MODULO MD2 Câblage de la plaque à bornes moteur : Couplage étoile Couplage triangle Réseau 400V Réseau 230V Couplage Etoile pour un réseau 400V en sortie d’usine Câblage du transformateur auxiliaire : Câbler le transformateur auxiliaire...
- Page 19 W000382775, pouvant être compléter ou non par le “kit alimentation air comprimé”, Installation de la cartouche de filtration: Ouvrer la porte en face avant de l’unité MODULO MD2 Retirer le pré-filtre métallique 355 x 445 x 24mm - W000340600 Retirer le tiroir de récupération des poussières...
- Page 20 8695 8467 / C MODULO MD2...
- Page 21 Constitution de ce Kit : 1 Filtre Détendeur 1 Manomètre 1 Flexible PVC transparent 1 lots de raccords et colliers Installation de l’option dans la Turbine : Etape 1 : Oter la vis d’obturation et visser le raccord du tuyau d'air comprimé MODULO MD2...
- Page 22 Raccordez le flexible PVC et serrez-le à chaque extrémité avec les deux colliers métalliques fournis dans le kit. Mettez en route l’air comprimé réseau client et ajustez la pression par la molette de réglage du filtre pour obtenir 4,5 Bar. MODULO MD2...
- Page 23 Vérifier le sens de rotation moteur : Si en face avant de l’unité, le raccord de connexion torche souffle au lieu d’aspirer, permuter deux phases sur la prise 230V ou 400V de votre unité d’aspiration MODULO MD2 BRANCHEMENT DE LA TORCHE ASPIRANTE Raccorder le Flexible d’aspiration de diamètre 50 mm entre le T de raccordement de la torche et l’entrée de la...
- Page 24 Câbler la pince de courant DC - W000380662 en 1 / 3 Câbler le capteur de courant W000379696 AC/DC (option) en 1 / 2 / 3 Câbler les contacts secs extérieurs en 1 / 3 SORTIES : Câbler les contacts secs en NC/COM ou en NO/COM suivant vos besoins MODULO MD2...
- Page 25 MODULO MD2 est équipé de cette option. La mise hors service de l’unité d’aspiration MODULO MD2 se fera en ramenant le commutateur de sélection (5) sur la position « Arrêt », puis en basculant l’interrupteur général (1) sur « 0 »...
- Page 26 Lorsque le commutateur (5) est basculé en position manuel, la turbine est mise service continu. Le voyant vert (4) « mise en service turbine » signale la mise en service de l’aspiration de l’unité MODULO MD2 Une information de mise en service est disponible afin d’asservir le ventilateur de réseau à (aux) unité(s) aspirante(s) en service.
- Page 27 DANGEREUSE”. Il est nécessaire, comme garantie d’un parfait fonctionnement de la machine, que les pièces détachées défectueuses soient remplacées des pièces d’origine LINCOLN ELECTRIC. Avant de mettre en marche la machine, contrôlez que les pièces remplacées soient parfaitement installées et que l’outillage utilisé...
- Page 28 Puis séchage à l’air ENTRETIEN DE LA CARTOUCHE DE FILTRATION Lorsque l’unité d’aspiration MODULO MD2 est équipé des options « cartouche de filtration » et « kit alimentation air comprimé », effectuer périodiquement des cycles de décolmatages à l’aide du bouton poussoir dédié.
- Page 29 Les valeurs de vibration supérieures à la zone B ne peuvent pas être retenues comme acceptables car elles peuvent endommager gravement la machine. MODULO MD2...
- Page 30 En conditions de travail normales, les roulements de la machine doivent être remplacés toutes les 25000 heures (opération réservée au personnel LINCOLN ELECTRIC) ou au moins tous les 3 ans au cas où les 25000 heures de service n’auraient pas été atteintes.
- Page 31 Récupérer les grillages 710. Remplacer et remonter en procédant dans l’ordre inverse sans oublier les joints 424. Moteur : Nettoyer les pales de l’hélice de refroidissement moteur (tous les 6 mois). NOTA : Cette unité ne nécessite aucun graissage. MODULO MD2...
- Page 32 Vibrations anormales La turbine est endommagées. Remplacer la turbine. Faire nettoyer l’intérieur de la machine Des dépots se sont accumulées dans la turbine. par du personnel qualifié. L’unité n’est pas fixée correctement. Fixer l’unité avec des disposotifs antivibrations. MODULO MD2...
- Page 33 8695 8467 / C SCHEMA ELECTRIQUE MODULO MD2...
- Page 34 8695 8467 / C COMPARTIMENT ELECTRIQUE DESIGNATION REPERE REFERENCE Transformateur 40W W000403084 Sectionneur général W000403086 Contacteur W000403087 Disjoncteur moteur W000403088 Carte électronique W000380003 MODULO MD2...
- Page 35 Turbine K06MS – 3KW W000278615 Electrovanne de décolmatage S94002086 Bride Lisse MP 6 - 2'' W000278616 Kit Flexible + colliers Turbine EM61000465 Piquage aspiration Ø 50 mm W000403083 Préfiltre métallique W000340600 Cartouche filtrante polyester W000382775 Trièdre de décolmatage EM61000211 MODULO MD2...
- Page 36 EM61000449 Roue ailette - 0104 EM61000203 Kit entretien turbine Comprenant : repère quantité 6502 Roulement turbine 7501 & 7508 Bague d'étanchéité moteur 7507 Palier de glissement 7505 Joint silencieux 7504 Joint bride 1045 Grillage silencieux 1040 Mousse silencieux MODULO MD2...
- Page 37 8695 8467 / C REFERENCES COMMERCIALES Références de base Unité MODULO MD2 W000401385 Préfiltre métallique classe EU2. W000340600 Pince de détection de courant. W000380662 Options: Option Cartouche filtrante polyester W000382775 Option filtre détendeur + flexible raccordement air comprimé...
