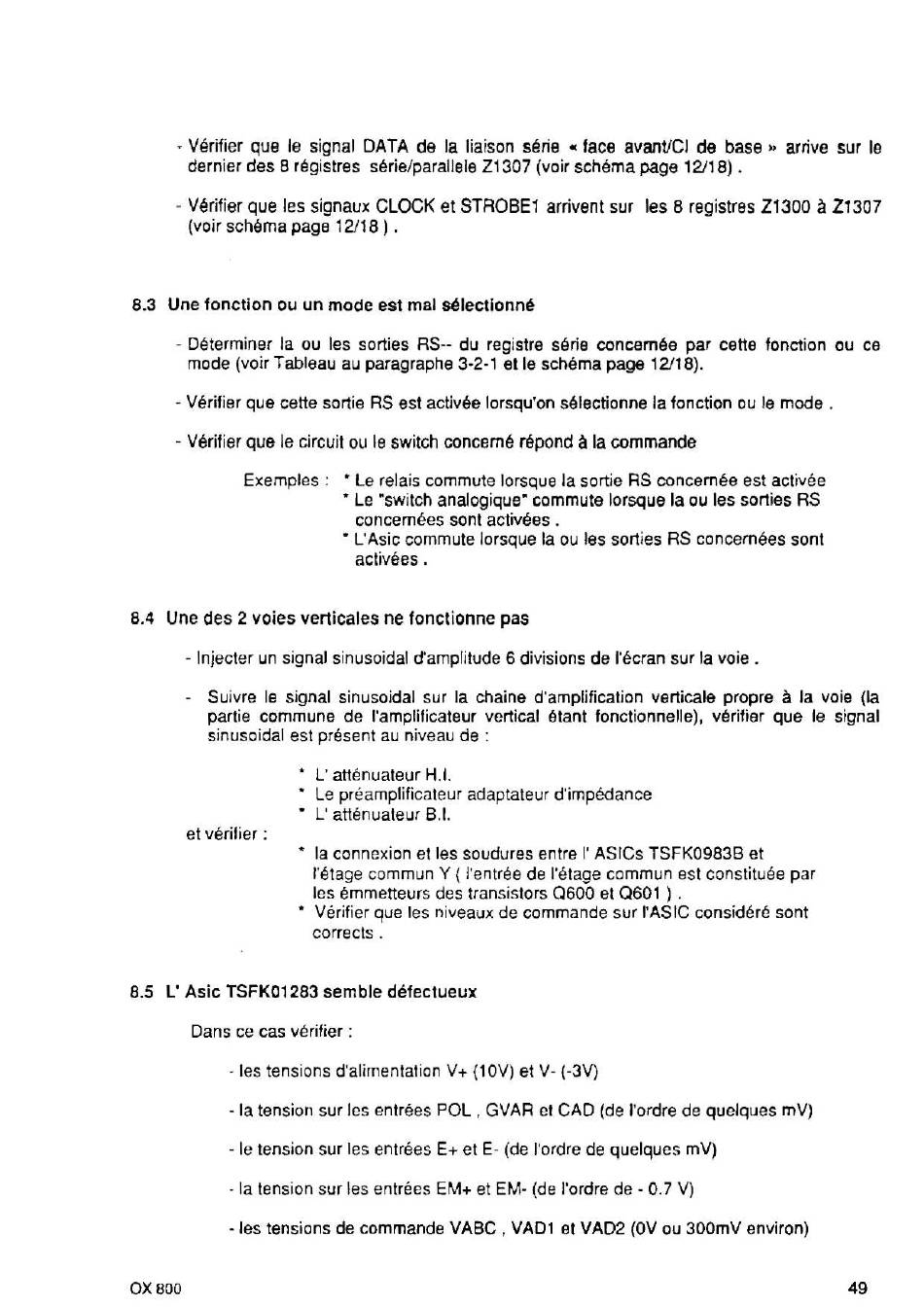

- Vérifier que le signal DATA de la liaison série « face avant/Cl de base » arrive sur le
dernier des 8 régistres série/parallele Z1307 (voir schéma page 12/18).
- Vérifier que les signaux CLOCK et STROBE arrivent sur les 8 registres Z1300 à Z1307
{voir schéma page 12/18).
8.3 Une fonction ou un mode est mal sélectionné
- Déterminer la ou les sorties RS-- du registre série concemée par cette fonction au ce
mode (voir Tableau au paragraphe 8-2-1 et le schéma page 12/18).
- Vérifier que cette sortie RS est activée lorsqu'on sélectionne la fonction ou le mode .
- Vérifier que le circuit ou le switch concerné répond à la commande
Exemples : * Le relais commute lorsque la sortie RS concernée est activée
* Le "switch analogique" commute lorsque la ou les sorties RS
concernées sont activées .
* L'Asic commute lorsque la ou les sorties RS concernées sont
activées .
8.4 Une des 2 voies verticales ne fonctionne pas
- injecter un signal sinusoidal d'amplitude 6 divisions de l'écran sur la voie .
- Suivre le signal sinusoidal sur la chaine d'amplification verticale propre à la voie (la
partie commune de l'amplificateur vertical étant fonctionnelle), vérifier que le signal
sinusoidal est présent au niveau de :
* L'atténuateur HI.
* Le préamplificateur adaptateur d'impédance
* L'atténuateur B.I.
et vérifier :
* la connexion et les soudures entre l ' ASICS TSFK0983B et
l'étage commun Y { l'entrée de l'étage commun est constituée par
les émmetteurs des transistors Q600 et Q601 ).
* Vérifier que les niveaux de commande sur l'ASIC considéré sont
corrects .
8.5 L' Asic TSFK01283 semble défectueux
Dans ce cas vérifier :
- les tensions d'alimentation V+ (10V) et V- (-3V)
- la tension sur les entrées POL, GVAR et CAD (de l'ordre de quelques mV)
- le tension sur les entrées E+ et E- (de l'ordre de quelques mV)
- la tension sur les entrées EM+ et EM- (de l'ordre de - 0.7 V)
- les tensions de commande VABC , VAD1 et VAD2 (0V ou 300mV environ)
OX 800 49
