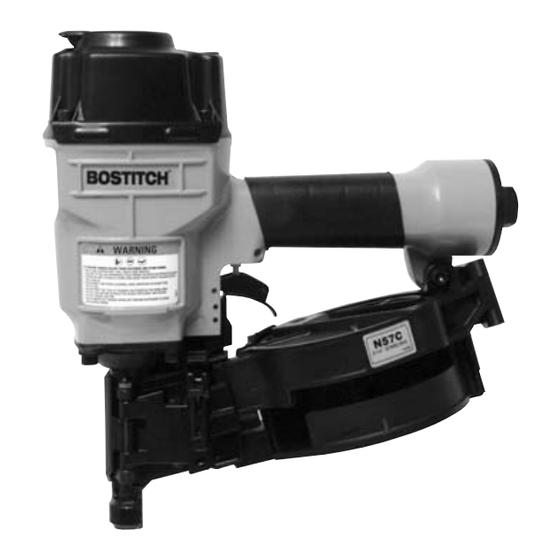

N57C
COIL-FED PNEUMATIC NAILERS
CLAVADORAS NEUMÁTICAS ALIMENTADAS POR ROLLO
CLOUEURS PNEUMATIQUES À ENROULEMENT
OPERATION and MAINTENANCE MANUAL
MANUAL DE OPERACIÓN y DE MANTENIMIENTO
MANUEL D'INSTRUCTIONS et D'ENTRETIEN
BEFORE OPERATING THIS TOOL, ALL OPERATORS SHOULD STUDY THIS MANUAL TO
UNDERSTAND AND FOLLOW THE SAFETY WARNINGS AND INSTRUCTIONS. KEEP THESE
INSTRUCTIONS WITH THE TOOL FOR FUTURE REFERENCE. IF YOU HAVE ANY QUESTIONS,
CONTACT YOUR BOSTITCH REPRESENTATIVE OR DISTRIBUTOR.
ANTES DE OPERAR ESTA HERRAMIENTA, TODOS LOS OPERADORES DEBERÁN ESTUDIAR
ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE
SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA
HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON
SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR.
LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D'UTILISER L'APPAREIL. PRÉTER UNE
ATTENTION
TOUTE
PARTICULIÈRE
AUX
CONSIGNES
DE
SÉCURITÉ
ET
AUX
AVERTISSEMENTS. GARDER CE MANUEL AVEC L'OUTIL POUR FUTUR RÉFÉRENCE. SI VOUS
AVEZ
DES
QUESTIONS,
CONTACTEZ
VOTRE
REPRÉSENTANT
OU
VOTRE
CONCESSIONNAIRE BOSTITCH.
102774REVH 4/04
STANLEY FASTENING SYSTEMS

Publicité

loading

Manuels Connexes pour Bostitch N57C

Sommaire des Matières pour Bostitch N57C

  • Page 1 ESTE MANUAL PARA PODER COMPRENDER Y SEGUIR LAS ADVERTENCIAS SOBRE SEGURIDAD Y LAS INSTRUCCIONES. MANTENGA ESTAS INSTRUCCIONES CON LA HERRAMIENTA PARA FUTURA REFERENCIA, SI TIENE ALGUNA DUDA, COMUNÍQUESE CON SU REPRESENTANTE DE BOSTITCH O CON SU DISTRIBUIDOR. LIRE ATTENTIVEMENT LE PRÉSENT MANUEL AVANT D’UTILISER L’APPAREIL. PRÉTER UNE ATTENTION TOUTE PARTICULIÈRE...
  • Page 2 INTRODUCTION The Bostitch N57C is a precision-built tool; designed for high speed, high volume nailing. These tools will deliver efficient, dependable service when used correctly and with care. As with any fine power tool, for best performance the manufacturer’s instructions must be followed. Please study this manual before operating the tool and understand the safety warnings and cautions.
  • Page 3 SAFETY INSTRUCTIONS EYE PROTECTION which conforms to ANSI specifications and provides protection against flying particles both from the FRONT and SIDE should ALWAYS be worn by the operator and others in the work area when connecting to air supply, loading, operating or servicing this tool.
  • Page 4 DO NOT EXCEED THIS RECOMMENDED OPERATING PRESSURE. AIR CONSUMPTION: The N57C requires 3.6 cubic feet per minute of free air to operate at the rate of 100 nails per minute, at 80 p.s.i.g. (5.6 kg/cm ). Take the actual rate at which the tool will be run to determine the amount of air required.
  • Page 5 Frequent, but not excessive, lubrication is required for best performance. Oil added through the air line connection will lubricate the internal parts. Use BOSTITCH Air Tool Lubricant, Mobil Velocite #10, or equivalent. Do not use detergent oil or additives as these lubricants will cause accelerated wear to the seals and bumpers in the tool, resulting in poor tool performance and frequent tool maintenance.
  • Page 6 Note: The canister is adjusted correctly for 1-1/2” nails when “1-3/4 (45)” appears in the window of the canister bottom. Window NOTE: Use only nails recommended by Bostitch for use in Bostitch N57C Series nailers or nails which meet Bostitch specifications.
  • Page 7 READ AND UNDERSTAND THE WARNINGS CONTAINED IN THIS MANUAL. II. REFER TO “TOOL SPECIFICATIONS” IN THIS MANUAL TO IDENTIFY THE OPERATING SYSTEM ON YOUR TOOL. There are two available systems on BOSTITCH pneumatic tools. They are: 1. CONTACT TRIP OPERATION 2. SEQUENTIAL TRIP OPERATION OPERATION 1.
  • Page 8 OBSERVE THE FOLLOWING FOR SAFE OPERATION • Use the BOSTITCH pneumatic tool only for the purpose for which it was designed. • Never use this tool in a manner that could cause a fastener to be directed toward the user or others in the work area.
  • Page 9 “O”-rings. Coat each “O”-ring with “O”-LUBE before assembling. Use a small amount of oil on all moving surfaces and pivots. After reassembly add a few drops of BOSTITCH Air Tool Lubricant through the air line fitting before testing.
  • Page 10 Skipping fasteners; intermittent feed Feed piston dry ......Add...
  • Page 11 Loosen screw as shown. Adjust to desired exhaust direction and tighten screw. ACCESSORIES AVAILABLE: BC602 1 pint Bostitch Air-Tool Lubricant BC603 1 pint Bostitch “Winter-Formula” Air-Tool Lubricant BC604 1 quart Bostitch Air-Tool Lubricant 100679 O-Ring lube 1 lb. can 103378...
  • Page 12 INTRODUCCIÓN La N57C de Bostitch es una herramienta fabricada con precisión diseñada para trabajos de clavar de alta velocidad y de gran volumen. Estas herramientas darán un servicio eficiente y seguro, siempre y cuando sean utilizadas correctamente y con cuidado. Como con cualquier herramienta automática de calidad, el mejor rendimiento se obtiene siguiendo las indicaciones del fabricante.
  • Page 13 INSTRUCCIONES DE SEGURIDAD Cuando el equipo está conectado al suministro de aire, tanto el operador como todas las personas que se encuentren en el área de trabajo, SIEMPRE deben usar PROTECCIÓN OCULAR que cumpla las especificaciones ANSI para resguardo contra partículas volantes arrojadas desde el FRENTE o los LATERALES.
  • Page 14 CONSUMO DE AIRE: El modelo N57C requiere 0,1 cm3 (3,6 pies cúbicos) por minuto de aire libre para operar a razón de 100 clavos por minuto a 5,6 Kg/cm2 (5,5 bars). Use la velocidad de clavar verdadera a la cual se operará la herramienta para determinar la cantidad de aire requerida.
  • Page 15 Use el Lubricante de Herramientas de Aire Mobil Velocite #10 de BOSTITCH o un equivalente. No use aceite detergente o aditivos, ya que estos lubricantes causan el desgaste acelerado de los sellos y los amortiguadores de choque en la herramienta, dando como resultado un mal rendimiento de la herramienta y el mantenimiento frecuente de la misma.
  • Page 16 38 mm y 45 mm (1-1/2" - 1-3/4") cuando "1-3/4 (45)" aparece en la ventanilla de la parte inferior del cargador. NOTA: Use sólo clavos recomendados por Bostitch para uso en las clavadoras de la serie N57C de Bostitch o clavos que cumplan con las especificaciones de Bostitch.
  • Page 17 II. CONSULTE “ESPECIFICACIONES DE LA HERRAMIENTA” EN ESTE MANUAL PARA IDENTIFICAR EL SISTEMA OPERATIVO DE SU HERRAMIENTA. Se dispone dos sistemas operativos para las herramientas neumáticas de BOSTITCH. Éstos son: 1. OPERACIÓN DE DISPARO POR CONTACTO 2. OPERACIÓN DE DISPARO SECUENCIAL OPERACIÓN...
  • Page 18 • Jamás deje una herramienta sola con la manguera de aire conectada. • NOTA: No siga usando una herramienta que tenga una fuga de aire o que no funciona debidamente. Notifique a su representante de BOSTITCH más cercano si su herramienta sigue teniendo problemas de funcionamiento.
  • Page 19 PARTES DE REEMPLAZO: Se recomienda partes de reemplazo de BOSTITCH. No utilice partes modificadas ni partes que no brinden el mismo rendimiento que el equipo original. PROCEDIMIENTO DE ENSAMBLE PARA LOS SELLOS: Al reparar una herramienta, asegúrese de que las partes internas estén limpias y lubricadas.
  • Page 20 Impulsor roto/quebrado....Reemplazar el impulsor. (Verificar el anillo en O del pistón). Cargador seco/sucio.....Limpiar/Lubricar. Utilice Lubricante para Herramientas Neumáticas de BOSTITCH.
  • Page 21 ACCESORIOS DISPONIBLES BC602 1 pinta de lubricante para herramientas neumáticas Bostitch BC603 1 pinta de lubricante para herramientas neumáticas Bostitch "Formula de invierno" BC604 1 cuarto de lubricante para herramientas neumáticas Bostitch 100679 Lubricante (lata de 1lb.)
  • Page 22 INTRODUCTION Le N57C de Bostitch est un outil construit avec précision; conçu pour réaliser un travail rapide à débit maximum. Ces cloueurs sont faits pour assurer un service efficace et durable, à condition d’être utilisés avec un minimum d’attention et dans des conditions normales d’utilisation. Comme pour tout autre appareil pneumatique, les consignes du fabricant doivent être impérativement suivies, afin d’obtenir de bonnes performances de ce...
  • Page 23 CONSIGNES DE SÉCURITÉ UNE PROTECTION DES YEUX, conforme aux normes ANSI et fournissant une protection contre les projectiles en provenance de l’AVANT et des CÔTÉS, doit toujours être portée par l’opérateur et les personnes présentes dans la zone de travail, lors du raccordement au réseau d’air, du chargement, du fonctionnement et de la maintenance de l’outil.
  • Page 24 DÉPASSER LA PRESSION MAXIMALE RECOMMANDÉE. CONSOMMATION D’AIR : Le modèle N57C consomme 0,1 m3 (3,6 pieds cubes) d’air détendu par minute lorsqu’il fonctionne à la cadence de 100 clous par minute pour une pression d’utilisation de 5,6 Kg/cm2 (5,5 bars). On déterminera la quantité...
  • Page 25 éléments internes. Utiliser le lubrifiant pour outils pneumatiques Mobil Velocite n° 10 de BOSTITCH ou un équivalent.Ne pas utiliser une huile détergente ou des additifs qui pourraient accélérer l’usure des joints toriques et des amortisseurs du cloueur et par conséquent entraîner une baisse du rendement et des réparations plus fréquentes.
  • Page 26 Vérification du réglage : le cloueur doit être réglé pour la longueur de clou utilisée. L’alimentation ne sera pas régulière si le boîtier n’est pas correctement ajusté. Le N57C accepte des clous d’une longueur de 25 à 57 mm (1 po à 2-1/4 po). Pour changer le réglage : Déverrouiller le loquet du boîtier à...
  • Page 27 II. SE RÉFÉRER À LA RUBRIQUE « CARACTÉRISTIQUES DE L’APPAREIL » DU MANUEL AFIN D’IDENTIFIER LE MODE D’UTILISATION DE VOTRE OUTIL. Il existe deux modes d’utilisation pour les outils pneumatiques BOSTITCH : 1. DÉCLENCHEMENT À LA VOLÉE 2. DÉCLENCHEMENT AU COUP-PAR-COUP MODE D’EMPLOI...
  • Page 28 • Porter toujours l’outil par la poignée, jamais par le nez. • Ne pas altérer ou modifier cet outil par rapport à sa forme originale sans l’agrément de BOSTITCH, INC. • Toujours avoir présent à l’esprit qu’une manipulation ou une utilisation inadéquate de cet outil peuvent causer des blessures.
  • Page 29 LUBE de Parker sur tous les joints toriques, avant de procéder à l’assemblage. Appliquer une fine pellicule de “O” LUBE sur toutes les pièces mobiles et pivots. Les opérations de remontage terminées, veiller à mettre quelques gouttes de lubrifiant pour outils pneumatiques BOSTITCH dans le circuit d’air avant de procéder aux essais.
  • Page 30 APPAREIL À ROULEAU Éléments d’assemblage manquants ..Piston d’alimentation sec....Utiliser un lubrifiant BOSTITCH et Alimentation Intermittente lubrifier par les trous du collier.
  • Page 31 ACCESSOIRES DISPONIBLES BC602 1 pinte de lubrifiant d’outillage pneumatique Bostitch BC603 1 pinte de lubrifiant d’outillage pneumatique « Formule d’hivernage » Bostitch BC604 1 quarte de lubrifiant d’outillage pneumatique Bostitch 100679 Lubrifiant (pot de 1 lb) 103378 Montage pour butée de déclenchement réglable...
  • Page 32 Litho in U.S.A.
