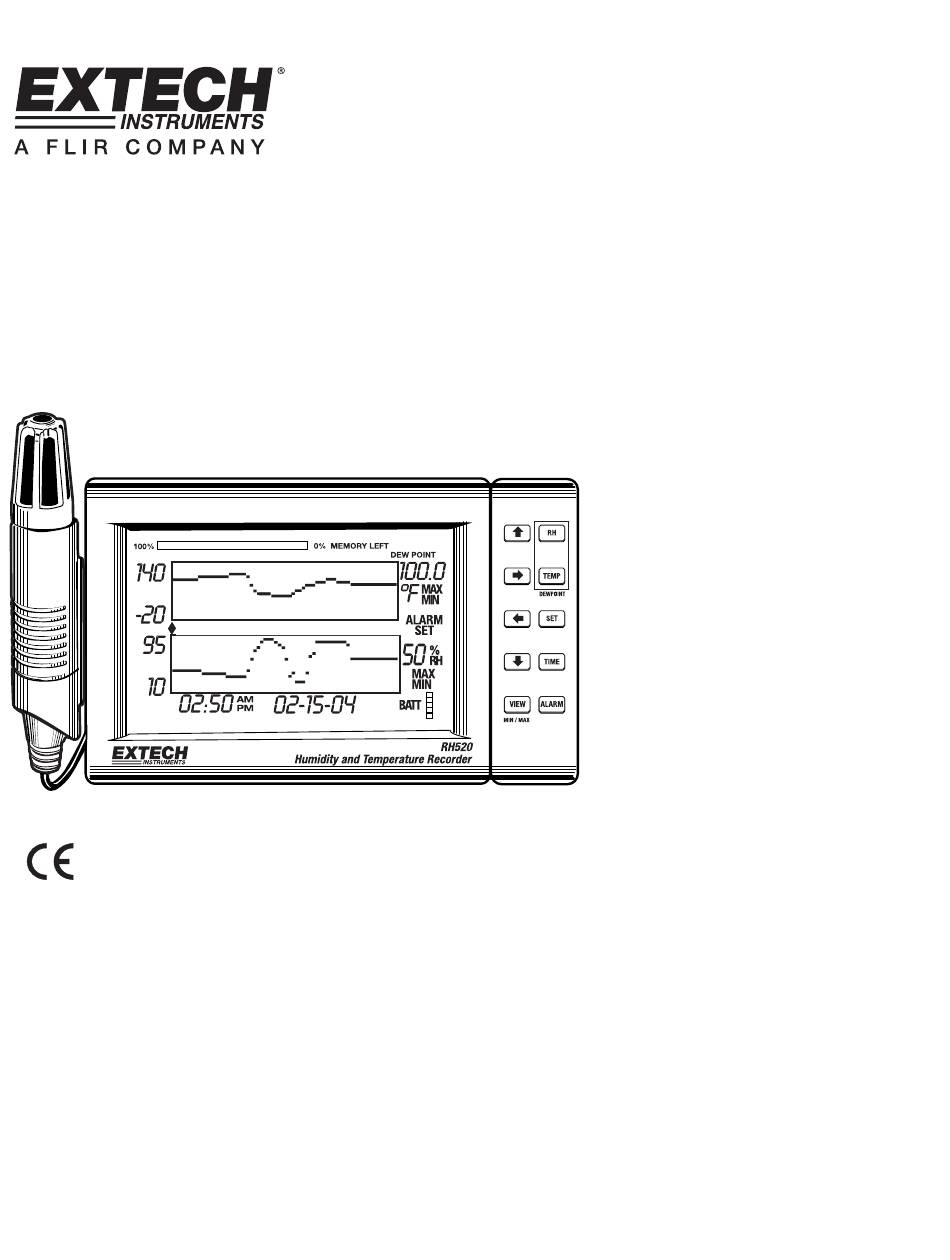

- Page 1 Manuel d’utilisation Indicateur d’Humidité/Température sans papier Modèle RH520...
- Page 2 Introduction Félicitations pour votre acquisition d’un Indicateur de Température et Humidité Extech RH520. Le RH520 mesure et affiche la Température, l’Humidité et Point de Rosée. La sonde à distance (détachable) détecte les conditions ambiantes, tandis que l’écran LCD affiche une représentation numérique et graphique de la lecture. Des alarmes audio-visuelles programmables avertissent l’utilisateur lorsque les conditions ambiantes...
- Page 3 Description du RH520 1. Capteur 2. Câble du capteur 3. Ecran LCD 4. Clavier inclinable / Support pour table 5. Prise d’interface PC 6. Prise universelle du module d’alarme 7. Prise de l’adaptateur 10 11 13 14 8. Bouton DATA RESET (efface les données des mesures et l’historique d’alarme) 9.
- Page 4 7. Graphique de mesure de l’Humidité Relative (HR) 8. Affichage de la date 9. Indicateurs de Fonction 10. Affichage numérique de lecture de température 11. Affichage numérique de la lecture de HR 12. Indicateur d’état des piles RH520-EU_FR V4.2 3/10...
- Page 5 Utilisé en même temps que d’autres boutons, pour régler les valeurs d’alarme de HR Utilisé en même temps que le bouton TEMP, sert à afficher le Point de Rosée Les bouton droite, gauche, bas et haut, servent à faire défiler les données et à naviguer sur l’écran RH520-EU_FR V4.2 3/10...
- Page 6 SET + TEMP + UP Entrer en mode Réglage d’Échelle TEMP pour sélectionne plus/moins, SET Verticale de TEMP pour mémoriser SET + RH + UP Entrer en mode Réglage d’Échelle RH pour sélectionne plus/moins, SET Verticale de HR pour mémoriser RH520-EU_FR V4.2 3/10...
- Page 7 La sonde est fixée au mesureur par un câble d’un mètre de long, et peut être utilisé rangé dans le support du RH520 ou à distance. Le câble de la sonde peut être facilement étendu avec un câble RJ45 et un inverseur de connexion.
- Page 8 Programmer le RH520 RÉGLER L’HEURE ET LA DATE 1. Depuis la Vue Standard, appuyez sur les boutons SET et TIME simultanément. 2. L’indicateur SET apparaît. 3. Utilisez les boutons flèches HAUT et BAS pour régler l’heure. 4. Utilisez les boutons flèches GAUCHE et DROIT pour changer les minutes, les heures, le mode AM/PM ou 24 Heures, le jour, le mois et l’année.
- Page 9 9. Appuyez sur VIEW à tout moment pour retourner à la Vue Standard RÉGLER LA FRÉQUENCE D’ÉCHANTILLONAGE D’ENREGISTREMENT La Fréquence d’Echantillonnage est la fréquence a laquelle le RH520 enregistre automatiquement les mesure 1. Appuyez simultanément sur les boutons SET, VIEW et TIME depuis la Vue Standard.
- Page 10 Utilisez le bouton ALARME pour basculer entre les limites SUPÉRIEURE et INFÉRIEURE d’alarme. Appuyez sur SET à tout moment pour mémoriser les changements et retourner à la Vue Standard. Appuyez sur VIEW à tout moment pour retourner à la Vue Standard sans mémoriser les changements. RH520-EU_FR V4.2 3/10...
- Page 11 Modes d’Affichage VUE STANDARD La Vue Standard est l’état de l’écran du RH520 lorsqu’il est allumé. Reportez-vous au schéma de la section description de l’écran de ce manuel pour voir une représentation de la Vue Standard. Pour aller à tout moment à la Vue Standard, appuyez sur le bouton VIEW.
- Page 12 ALARM, vous retournerez à la Vue Standard. Sur le schéma d’exemple, le RH520 indique une alarme Mode Alarme de température MAX de température élevée (les indicateurs MAX et ALARM sont allumés).
- Page 13 Appuyez sur les boutons TEMP et RH simultanément pour voir la lecture du Point de Rosée. L’icône du POINT de ROSËE s’affiche au-dessus de la température. Voir schéma ci-dessous. Appuyez sur VIEW pour retourner au mode Vue Standard. RH520-EU_FR V4.2 3/10...
- Page 14 5. Appuyez sur VIEW pour retourner à la Vue Standard. Fréquence d’échantillonnage en minutes Indicateur MINUTES Affiche combien de temps mettre l’appareil pour finir d’enregistrer en heure :minutes mois/jours/années. Non pas la date actuelle. RH520-EU_FR V4.2 3/10...
- Page 15 • Résolution Verticale du Graphique de Température: -20 à 40oC • Résolution Verticale du Graphique de HR. 0 à 100% • Limites des Alarmes de TEMP et HR : 0 (inférieure) et 100 (supérieure) • Fréquence d’échantillonage : Une (1) lecture enregistrée par minute RH520-EU_FR V4.2 3/10...
- Page 16 3. Refermez bien le compartiment à piles. 4. Le RH520 aura besoin d’une ‘réinitialisation de Programmation’ pour remettre l’écran à zéro. Appuyez sur le bouton RESET situé à l’intérieur du compartiment des piles. “Reset” efface tous les réglages. L’Heure, la Date et l’intervalle de connexion doivent être saisis.
- Page 17 Logiciel Les instructions du logiciel se trouvent sur le disque du logiciel. Copyright © 2008 Extech Instruments Corporation (a FLIR company) Tous droits réservés, inclusivement le droit de reproduction complet ou en partie. www.extech.com...
- Page 18 RH520-EU_FR V4.2 3/10...
