Manuels Connexes pour Asus PRIME B460I-PLUS
Sommaire des Matières pour Asus PRIME B460I-PLUS

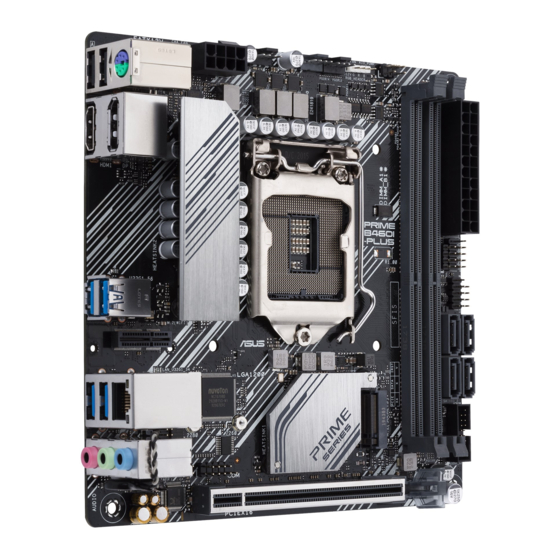

- Page 1 PRIME B460I-PLUS...
- Page 2 La garantie sur le produit ou le service ne sera pas prolongée si (1) le produit est réparé, modifié ou altéré, à moins que cette réparation, modification ou altération ne soit autorisée par écrit par ASUS ; ou (2) si le numéro de série du produit est dégradé...
- Page 3 Table des matières Consignes de sécurité .......................iv À propos de ce manuel ......................v Contenu de la boîte ........................vi Résumé des caractéristiques de la PRIME B460I-PLUS............vi Introduction au produit Avant de commencer ....................1-1 Vue d'ensemble de la carte mère ................1-1 Processeur ........................
- Page 4 Consignes de sécurité Sécurité électrique • Pour éviter tout risque de choc électrique, débranchez le câble d'alimentation de la prise électrique avant de toucher au système. • Lors de l'ajout ou du retrait de composants, vérifiez que les câbles d'alimentation sont débranchés avant de brancher d'autres câbles.
- Page 5 Consultez les sources suivantes pour plus d'informations ou pour la mise à jour du produit et/ou des logiciels. Site Web ASUS Le site Web d'ASUS contient des informations complètes et à jour sur les produits ASUS et sur les logiciels afférents. Reportez-vous aux informations de contact ASUS. Documentation optionnelle Le contenu livré...
- Page 6 Prise en charge des technologies Intel® Turbo Boost Technology 2.0 et Intel Turbo Boost Max 3.0** Processeur *Rendez-vous sur le site www.asus.com pour consulter la liste des processeurs compatibles avec cette carte mère. **La prise en charge de la technologie Intel® Turbo Max 3.0 varie en fonction du modèle de processeur utilisé.
- Page 7 Résumé des caractéristiques de la PRIME B460I-PLUS Slot M.2 uniquement (E Key) (Interface PCIe)* Sans fil et Bluetooth *Le module WiFi est vendu séparément. USB sur panneau E/S arrière (6 ports au total) 4 x Ports USB 3.2 Gen1 (4 x Type-A) 2 x Ports USB 2.0 (2 Type-A)
- Page 8 Résumé des caractéristiques de la PRIME B460I-PLUS ASUS 5X PROTECTION III - ASUS DIGI+ VRM (Design d'alimentation numérique avec Dr. MOS) - Protection avancée ASUS contre les court-circuits sur mémoire DRAM - ASUS ESD Guards - ASUS LANGuard - ASUS Overvoltage Protection - ASUS SafeSlot Core+ Fonctionnalités...
- Page 9 Super LAN_U32G1_34 128Mb Intel ® BIOS B460 2280 2260 AUDIO BATT_CON AAFP PCIEX16 Débranchez le câble d'alimentation avant de toucher les composants. Manquer à cette précaution peut vous blesser et endommager les composants de la carte mère. ASUS PRIME B460I-PLUS...
- Page 10 1.2.1 Contenu du schéma 1. Socket du processeur La carte mère est livrée avec un socket LGA1200 conçu pour l'installation d'un processeur Intel® Core™, Pentium® Gold et Celeron® de 10e génération. Pour plus de détails, consultez la section Processeur. 2. Slots DIMM DDR4 La carte mère est équipée de slots DIMM réservés à...
- Page 11 BIOS pour saisir à nouveau les données. Si les instructions ci-dessus ne permettent pas d'effacer la mémoire RTC, retirez la pile embarquée et court-circuitez à nouveau les deux broches pour effacer les données de la RAM RTC CMOS. Puis, réinstallez la pile. ASUS PRIME B460I-PLUS...
- Page 12 13. Connecteur pour port série (COM) Ce connecteur est réservé à un port série (COM). Connectez le câble du module de port série à ce connecteur, puis installez le module sur un slot PCI libre à l'arrière du châssis. PIN 1 14.
- Page 13 Bouton d'alimentation ATX/Soft-off (PWR_BTN 2 broches) Ce connecteur est dédié au bouton d'alimentation du système. • Bouton de réinitialisation (2-pin RESET) Ce connecteur à 2 broches est destiné au bouton de réinitialisation du boîtier. Il sert à redémarrer le système sans l'éteindre. ASUS PRIME B460I-PLUS...
- Page 14 1.2.2 Connecteurs arrières Port souris + clavier PS/2. Ce port accueille une souris ou un clavier PS/2. DisplayPort. Ce port est destiné aux appareils compatibles DisplayPort. Port Ethernet. Ce port permet une connexion Gigabit à un réseau local LAN (Local Area Network) via un hub réseau.
- Page 15 Sortie haut-parleurs Vert (Panneau avant) — — — latéraux Pour configurer une sortie audio 7.1 canaux : Pour utiliser la sortie audio à 7.1 canaux, veuillez utiliser un châssis doté d'un module HD Audio sur le panneau avant. ASUS PRIME B460I-PLUS...
- Page 16 • Conservez bien le couvercle après avoir installé la carte mère. ASUS ne traitera les requêtes de RMA (Autorisation de retour des marchandises) que si la carte mère est renvoyée avec le couvercle placé sur le socket LGA1200.
- Page 17 Les modules de mémoire ont besoin d'un meilleur système de refroidissement pour fonctionner de manière stable en charge maximale (2 modules de mémoire). • Visitez www.asus.com pour consulter la liste des modules de mémoire compatibles. Configurations mémoire recommandées DIMM_A1* DIMM_A1*...
- Page 18 Installer un module de mémoire Retirer un module de mémoire 1-10 Chapitre 1 : Introduction au produit...
- Page 19 Alignez le côté plat du connecteur RF avec l'orifice du support de fixation E Key M.2, comme indiqué sur l'illustration, puis poussez fermement le connecteur dans l'orifice. Alignez l’encoche de la carte Wi-Fi avec le trou de vis. ASUS PRIME B460I-PLUS 1-11...
- Page 20 Pour installer le module pour carte Wi-Fi sur la carte mère Insérez la carte Wi-Fi dans le slot E Key M.2, puis fixez le module à l'aide des vis, depuis la face inférieure de la carte mère. BOTTOM • Retirez la fine plaque métallique de l'orifice Wi-Fi du panneau E/S. •...
- Page 21 BIOS et configurations RAID Présentation du BIOS Le tout nouveau BIOS UEFI (Extensible Firmware Interface) d'ASUS est conforme à l'architecture UEFI et offre une interface conviviale allant au-delà de la simple saisie traditionnelle au clavier grâce à la possibilité de configuration du BIOS à la souris. Vous pouvez maintenant naviguer dans le BIOS UEFI avec la même fluidité...
- Page 22 Programme de configuration du BIOS Utilisez le programme de configuration du BIOS pour mettre à jour ou modifier les options de configuration du BIOS. L'écran du BIOS comprend les touches de navigation et une aide rapide pour vous guider lors de l'utilisation du programme de configuration du BIOS. Accéder au BIOS au démarrage du système Pour accéder au BIOS au démarrage du système, appuyez sur <Suppr.>...
- Page 23 ASUS EZ Flash 3 ASUS EZ Flash 3 vous permet de mettre à jour le BIOS sans avoir à passer par un utilitaire Windows®. Assurez-vous de charger les paramètres par défaut du BIOS pour garantir la stabilité et la compatibilité du système. Choisissez l'option Load Optimized Settings (Charger les valeurs optimisées par défaut) du menu Exit ou appuyez sur la touche <F5>.
- Page 24 Le fichier BIOS contenu sur le DVD de support de la carte mère peut être plus ancien que celui publié sur le site Web d'ASUS (www.asus.com). Si vous souhaitez utiliser le fichier BIOS le plus récent, téléchargez-le à l'adresse https://www.asus.com/support/ puis copiez-le sur un périphérique de stockage amovible.
- Page 25 Pour plus d'informations sur la configuration des volumes RAID, veuillez consulter le Guide de configuration RAID disponible sur https://www.asus.com/support, ou scanner ce code QR. Définitions RAID RAID 0 (Data striping) optimise deux disques durs identiques pour lire et écrire les données en parallèle.
- Page 26 Chapitre 2 : Informations BIOS...
- Page 27 Annexes Notices Informations de conformité FCC Partie responsable : Asus Computer International Adresse : 48720 Kato Rd., Fremont, CA 94538, USA Numéro de fax / (510)739-3777 / (510)608-4555 téléphone : Cet appareil est conforme à l'alinéa 15 des règles établies par la FCC. Son utilisation est sujette aux deux conditions suivantes : (1) cet appareil ne doit pas créer d'interférences nuisibles, et (2)
- Page 28 Compliance Statement of Innovation, Science and Economic Development Canada (ISED) This device complies with Innovation, Science and Economic Development Canada licence exempt RSS standard(s). Operation is subject to the following two conditions: (1) this device may not cause interference, and (2) this device must accept any interference, including interference that may cause undesired operation of the device.
- Page 29 ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.
- Page 30 Services de reprise et de recyclage Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients des solutions permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages.
- Page 31 ASUS PRIME B460I-PLUS...
- Page 32 Téléphone +1-510-739-3777 +1-510-608-4555 Site Web https://www.asus.com/us/ Support technique +1-812-284-0883 Téléphone +1-812-282-2787 Support en ligne https://qr.asus.com/techserv ASUS COMPUTER GmbH (Allemagne et Autriche) Adresse Harkortstrasse 21-23, 40880 Ratingen, Allemagne Site Web http://www.asus.com/de Contact en ligne https://www.asus.com/support/Product/ContactUs/Services/ questionform/?lang=de-de Support technique Téléphone (DE) +49-2102-5789557 Téléphone (AT)
