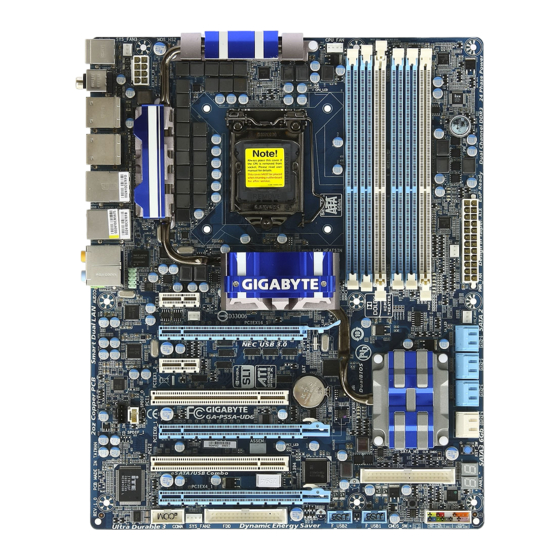

- Page 1 GA-P55A-UD7 Carte mère à socket LGA1156 pour les familles de processeurs Intel Core i7/ Famille de processeur Intel Core i5 / ® ™ ® ™ Famille de processeur Intel Core ® ™ Manuel de l’utilisateur Rev. 1001 12ME-P55AUD7-1001R...
- Page 2 Installation du support SATA ................15 Connecteurs du panneau arrière ..............16 1-10 DEL et boutons intégrés ................. 18 1-11 Connecteurs internes ..................20 Pour en savoir plus sur ce produit veuillez vous référer à la version complète du manuel de l'utilisateur (Anglais) sur le site Internet de GIGABYTE. - 2 -...
- Page 3 Chapitre 1 Installation matérielle Précautions d’installation La carte mère contient de nombreux circuits et composants électroniques fragiles qui peuvent s’abîmer suite à une décharge électrostatique (ESD). Avant l’installation, lisez attentivement le manuel d’utilisation et suivez les procédures suivantes: Avant l’installation, ne pas retirer ou casser l’étiquette du numéro de série de la carte mère • ou l’étiquette de garantie de la carte mère fournie par votre revendeur. Ces étiquettes sont nécessaires pour la validité de la garantie. Toujours éteindre l’alimentation secteur en débranchant le cordon d’alimentation de la prise • murale avant d’installer ou d’enlever la carte mère ou autres composants matériels. Quand vous branchez les composants matériels sur les connecteurs internes de la carte •...
- Page 4 Š ® ™ ® ™ Intel Core i3 series dans la boîte du LGA1156 ® ™ (Allez sur le site de GIGABYTE pour voir la liste des dernières unites centrales prises en charge.) Mémoire cache L3 en fonction de l’CPU Š Jeu de puces Jeu de puces Intel P55 Express Š ® Mémoire 4 x Support DDR3 DIMM 1,5V prenant jusqu’à 16 GB de mémoire système en Š...
- Page 5 Interface de Puce JMicron JMB362: Š stockage 2 x connecteurs eSATA 3Go/s (eSATA/USB Combo) sur le panneau arrière prenant en charge jusqu’à 2 appareils SATA 3Go/s Prise en charge de SATA RAID 0, RAID 1 et JBOD Puce iTE IT8720 : Š 1 x connecteur de lecteur de disquettes prenant en charge jusqu’à 1 lecteur de disquettes Jeu de puces Š J usqu'à 14 ports USB 2.0/1.1 (10 sur la face arrière , 4 via les (Remarque 4) supports USB branches aux connecteurs USB internes) Puce NEC D720200F1: Š Jusqu’à 2 ports USB3.0 sur le panneau arrière IEEE 1394 Puce T.I. TSB43AB23 Š J usqu’à 3 ports IEEE 1394a (2 sur la facade arrière, 1 via le bracket IEEE 1394a connecté à l’embase interne IEEE 1394a) Connecteurs 1 x Connecteur d'alimentation principal ATX 24 broches Š internes 1 x connecteur d’alimentation à 8 broches ATX 12V Š...
- Page 6 Contrôleur E/S Puce iTE IT8720 Š Moniteur matériel Détection de tension du système Š Détection de température de l’unité centrale/du système Š Détection de vitesse de ventilateur CPU/Système/Alimentation Š Alerte de surchauffe CPU Š Avertissement de panne du ventilateur de l’unité centrale/du système/de Š...
- Page 7 Installation de l’unité centrale et de son dispositif de refroidissement Lisez les lignes directrices qui suivent avant de commencer à installer l’unité centrale: Veuillez vous assurer que la carte mère prend en charge l’unité centrale. (Allez sur le site Web • de GIGABYTE pour voir la liste de prises en charge des unités centrales les plus récentes.) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Localisez la broche un de l’unité centrale. L’unité centrale ne peut pas être insérée si elle est • orientée de manière incorrecte. (Ou vous pouvez repérer les encoches sur les deux côtés de l’unité centrale et les clés d’alignement sur le support de l’unité centrale.) Appliquez une couche fine égale de graisse thermique sur la surface de l’unité centrale. • Ne pas mettre l’ordinateur sous tension si le dispositif de refroidissement de l’unité centrale •...
- Page 8 B. S uivez les étapes ci-dessous pour installer correctement l’unité centrale dans le socket de l’unité centrale de la carte mère. Avant d’installer l’unité centrale, assurez-vous de toujours éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement de l’unité centrale. Etape 1: Etape 2: Poussez gentiment la poignée du levier de l’unité...
- Page 9 1-3-2 Installation du dispositif de refroidissement de l’unité centrale Suivez les étapes ci-dessous pour installer correctement le dispositif de refroidissement de l’unité centrale sur la carte mère. (la procédure suivante utilise le dispositif de refroidissement encadré Intel comme ® dispositif de refroidissement d’exemple.) Broche à...
- Page 10 Installer le module Hybrid Silent-Pipe Lisez les instructions suivantes avant de commencer le module Hybrid Silent-Pipe: Si vous voulez connecter le module audio frontal de votre boîtier au connecteur F_AUDIO de la carte mère, connectez-le avant d'installer le module Hybrid Silent-Pipe pour réduire le risque d’interférence. Outils requis : Un tournevis Philips 2. De la graisse thermique Hybrid Silent-Pipe Suivez les étapes suivantes pour installer le module Hybrid Silent-Pipe: Etape 1: Etape 2: Dévissez les Appliquez une vis diagonales...
- Page 11 Installation de la mémoire Lisez les lignes directrices suivantes avant de commencer à installer la mémoire: Veuillez vous assurer que la carte mère prend en charge la mémoire. Il est conseillé d’utiliser • une mémoire de capacité, marque, vitesse et puces identiques. (Allez sur le site Web de GIGABYTE pour voir la liste de prises en charge des mémoires les plus récentes) Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer l’unité centrale afin de prévenir tout endommagement du matériel. Les modules de mémoire possèdent une conception d’insertion à sécurité intégrée. Un module • de mémoire peut être installé dans un sens seulement. Si vous n’arrivez pas à insérer le module, veuillez changer de sens. 1-5-1 Configuration de mémoire à canal double Cette carte mère possède quatre sockets de mémoire DDR3 et prend en charge la technologie à canal double. Après installation de la mémoire, le BIOS détectera automatiquement les spécifications et la capacité...
- Page 12 1-5-2 Installation d’une mémoire Avant d’installer un module de mémoire, assurez-vous d’éteindre l’ordinateur et de débrancher le cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du module de mémoire. Les barrettes DIMM DDR3 et DDR2 ne sont pas compatibles avec les barrettes DIMM DDR. Assurez-vous d’installer des barrettes DIMM DDR3 sur cette carte mère.
- Page 13 Installation d’une carte d’extension Lisez les lignes directrices suivantes avant de commencer à installer une carte d’extension: Veuillez vous assurer que la carte mère prend en charge la carte d’extension. Lisez • attentivement le manuel fourni avec votre carte d’extension. Toujours éteindre l’ordinateur et débrancher le cordon d’alimentation de la prise de courant • avant d’installer une carte d’extension, afin de prévenir tout endommagement du matériel. Fente PCI Express x1 Fente PCI Express x16 (PCIEX16_1/PCIEX16_2) Fente PCI Express x16 (PCIEX8_1/PCIEX8_2) Fente PCI Suivez les étapes ci-dessous pour installer correctement votre carte d’extension dans la fente d’extension. 1. Localisez une fente d’extension qui prend votre carte en charge. Retirez le couvercle métallique de la fente du panneau arrière du châssis.
- Page 14 Configuration de ATI CrossFireX /Configuration de NVIDIA SLI ™ A. Configuration système requise - La technologies SLI et CrossFireX 2-directions sont compatible avec les systèmes d’exploitation Windows 7, Windows Vista et Windows XP. - La technologies SLI et CrossFireX 3-directions sont compatible avec les systèmes d’exploitation Windows 7 et Windows Vista.
- Page 15 Installation du support SATA Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système en étendant le(s) port(s) internes SATA au panneau arrière du châssis. Éteignez votre système et l'interrupteur d'alimentation avant d'installer ou d'enlever le support • SATA et le câble d'alimentation SATA pour éviter d'endommager le matériel. Insérez le câble de signal SATA et le câble d'alimentation SATA dans les connecteurs • correspondants au cours de l'installation. Support SATA Câble de signal SATA Câble d’alimentation SATA Le support SATA vous permet de connecter un ou des périphériques SATA externes à votre système en Connecteur étendant le(s) port(s) internes SATA au panneau arrière SATA externe Connecteur du châssis. Connecteur SATA externe d’alimentation Suivez les instructions ci-dessous pour installer le support SATA: Etape 1: Etape 2: Localisez une fente Connectez le câble PCI disponible et SATA depuis le...
- Page 16 Connecteurs du panneau arrière Port USB 2.0/1.1 Le port USB prend en charge les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc. Ports de clavier/souris PS/2 Utilisez ce port pour brancher un clavier ou une souris PS/2. Connecteur optique de sortie S/PDIF Ce connecteur procure une sortie audio numérique à un système audio externe qui prend en charge l’audio optique numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio optique numérique. Connecteur coaxial de sortie S/PDIF Ce connecteur fournit une sortie audio numérique à un système audio externe qui prend en charge l’audio coaxial numérique. Avant d’utiliser cette fonction, assurez-vous que votre système audio possède un connecteur d’entrée audio coaxial numérique.
- Page 17 Port USB 3.0/2.0 Le port USB 3.0 prend en charge les spécifications USB 3.0 et est aussi compatible avec les spécifications USB 2.0/1.1. Utilisez ce port pour des périphériques USB comme un clavier/une souris USB, une imprimante USB, un disque instantané USB, etc. Connecteur de sortie de haut-parleur central/caisson de basse (Orange) Utilisez ce connecteur audio pour brancher les haut-parleurs centraux/de caisson de basse dans une configuration audio de canal 5.1/7.1. Connecteur de sortie de haut-parleur arrière (Noir) Utilisez ce connecteur audio pour brancher les haut-parleurs arrière dans une configuration audio de canal 7.1. Connecteur de sortie de haut-parleur latéral (Gris) Utilisez ce connecteur audio pour brancher les haut-parleurs latéraux dans une configuration audio de canal 4 /5.1/7.1.
- Page 18 1-10 DEL et boutons intégrés DELs indicateurs de CPU VTT/Phase de mémoire Cette carte mère possède 4 DELs indicateurs de phase contrôlés par le BIOS du système pour indiquer l’état de phase de l’unité centrale CPU VTT et de la mémoire. Les voyants DEL verts seront allumés si tout est normal; les voyants DEL jaunes seront allumés dans le cas d’une surtension ou d’une surcharge excessive. M_P_LED (Mémoire): MD1:Fonctionnement normal (DEL vert) MD2: Surtension ou surcharge (DEL jaune) V_P_LED (CPU VTT): GD1:Fonctionnement normal (DEL vert) GD2: Surtension ou surcharge excessive (DEL jaune) DELs ACPI Les 4 DELs ACPI intégrés indiquent l’état de l’alimentation du système (S0, S1, S3, S4, S5) pour réduire le risque de dommage matériel due à des branchements/débranchements incorrects. DELs ACPI: S4_S5_LED S3_LED S1_S5_LED S1_LED Installation matérielle - 18 -...
- Page 19 Boutons rapides Cette carte mère possède 3 boutons rapides : bouton d’alimentation, bouton de réinitialisation et bouton d’effacement du CMOS. Le bouton d’alimentation et le bouton de réinitialisation permettent d’allumer/ d’éteindre et de réinitialiser rapidement l’ordinateur dans un environnement boîtier ouvert lorsque vous voulez changer des composants matériels ou tester le matériel. Utilisez le bouton d’effacement du CMOS pour effacer les valeurs du CMOS (par ex. : informations de date et la configuration du BIOS) et réinitialiser les valeurs du CMOS sur les réglages par défaut lorsque ceci est nécessaire. PW_SW: Bouton d’alimentation RST_SW: Bouton de réinitialisation CMOS_SW: Bouton d’effacement du CMOS Toujours éteindre votre ordinateur et débrancher le cordon d’alimentation de la prise de • courant avant d’effacer les valeurs du CMOS. Après redémarrage du système, allez dans la configuration du BIOS pour charger les • paramètres d'usine par défaut (choisissez Charger les paramètres optimisés par défaut) ou configurer manuellement les réglages du BIOS (référez-vous au Chapitre 2, "Configuration du BIOS," pour les configurations du BIOS).
- Page 20 1-11 Connecteurs internes ATX_12V_2X GSATA3_8/9 CPU_FAN F_PANEL SYS_FAN1/2/3 F_AUDIO PWR_FAN CD_IN PCH_FAN SPDIF_I SPDIF_O F_USB1/F_USB2 SATA2_0/1/2/3/4/5 F_1394 GSATA2_6/7 COMA Lisez les lignes directrices suivantes avant de connecter des périphériques externes: Assurez-vous d’abord que vous périphériques sont conformes aux connecteurs sur lesquels • vous souhaitez les connecter. Avant d’installer les périphériques, assurez-vous de les éteindre tous ainsi que votre ordinateur. • Débranchez la fiche d’alimentation de la prise d’alimentation pour éviter d’endommager les périphériques. Après avoir installé le périphérique et avoir allumé l’ordinateur, assurez-vous que le câble du •...
- Page 21 1/2) ATX_12V_2X/ATX (Connecteur d’alimentation 2x4 12V et connecteur d’alimentation principale 2x12) Avec l’utilisation du connecteur d’alimentation, l’alimentation électrique peut fournir un courant suffisamment stable à tous les composants de la carte mère. Avant de brancher le connecteur d’alimentation, veuillez d’abord vous assurer que l’alimentation électrique est coupée et que tous les périphériques sont correctement installés. Le connecteur d’alimentation possède une conception à sécurité intégrée. Branchez le câble d’alimentation électrique au connecteur d’alimentation dans le bon sens. Le connecteur d’alimentation de 12V fournit du courant à l’unité centrale principalement. Si le connecteur d’alimentation de 12V n’est pas branché, le système ne démarrera pas.
- Page 22 3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/SYS_FAN3/PWR_FAN (En-têtes de Ventilateurs) La carte mère possède une embase de ventilateur d’unité centrale à 4 broches (CPU_FAN), une embase de ventilateur système à 4 broches (SYS_FAN2) et deux embases à 3 broches (SYS_FAN1/ SYS_FAN3) et une embase de ventilateur d’alimentation à 3 broches (PWR_FAN). La plupart des embases des ventilateurs possèdent une conception d’insertion à sécurité intégrée. Lors de la connection d’un câble de ventilateur, assurez-vous de le connecter dans l’orientation correcte (le fil noir du connecteur est le fil de mise à la masse). La carte mère prend en charge la commande de vitesse du ventilateur de l’unité centrale, ce qui nécessite d’utiliser un ventilateur d’unité centrale avec une conception à commande de vitesse du ventilateur. Pour une dissipation de chaleur optimale, il est conseillé d’installer un ventilateur système à l’intérieur du châssis. CPU_FAN: Broche N. Définition MASSE +12V / Commande de vitesse CPU_FAN Capteur Commande de vitesse SYS_FAN2: Broche N. Définition MASSE SYS_FAN2 +12V / Commande de vitesse Capteur Réservé...
- Page 23 7) FDD (Connecteur du lecteur de disquettes) Ce connecteur sert à connecter un lecteur de disquettes. Les types de lecteurs de disquette pris en charge sont les suivants: 360 KB, 720 KB, 1,2 MB, 1,44 MB et 2,88 MB. Avant de connecter un lecteur de disquette, assurez-vous de localiser la broche 1 du connecteur et le câble du lecteur de disquette. La broche 1 du câble est de façon typique désigné par une bande de couleur différente. Pour acheter le câble de lecteur de disquette optionnel, veuillez prendre contact avec votre détaillant. 8) IDE (Connecteur IDE) Le connecteur IDE prend en charge jusqu’à deux périphériques IDE, comme des disques durs et des disques optiques. Avant de connecter le câble IDE, localisez la rainure de sécurité sur le connecteur. Si vous souhaitez connecteur deux périphériques IDE, souvenez-vous de placer les cavaliers et le câblage en fonction du rôle des périphériques IDE (par exemple, maître ou esclave). (Pour des informations sur la configuration des paramètres maître/esclave pour les périphériques IDE, lisez les instructions des fabricants des périphériques.) - 23 - Installation matérielle...
- Page 24 Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. La puce P55 prend en charge RAID 0, RAID 1, RAID 5 et RAID 10. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID. Broche N. Définition MASSE SATA2_5 SATA2_3 SATA2_1 MASSE SATA2_4 SATA2_2 SATA2_0 MASSE 10) GSATA2_6/7 (Connecteur SATA 3Go/s, contrôlé par une GIGABYTE SATA2) Les connecteurs SATA sont conformes à la norme SATA 3Go/s et sont compatibles avec la norme SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le GIGABYTE SATA2 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, “Configuration de disque(s) dur(s) SATA” pour des instructions sur la configuration d’une matrice de disques RAID. Broche N. Définition MASSE GSATA2_7 MASSE GSATA2_6 MASSE Veuillez raccorder l'extrémité en L du câble SATA 3Go/s à votre disque dur SATA. Une configuration RAID 0 ou RAID 1 nécessite au moins deux disques durs. Si vous prévoyez •...
- Page 25 11) GSATA3_8/9 (Connecteurs SATA 6Go/s, Contrôlés par Marvell 9128) Les connecteurs SATA sont conformes à la norme SATA 6Go/s et sont compatibles avec les normes SATA 3Go/s et SATA 1,5Go/s. Chaque connecteur SATA prend en charge un seul périphérique SATA. Le Marvell 9128 prend en charge RAID 0 et RAID 1. Référez-vous au chapitre 5, «Configuration de disque(s) dur(s) SATA» pour des instructions sur la configuration d’une matrice de disques RAID. Broche N. Définition MASSE GSATA3_9 MASSE GSATA3_8 MASSE Une configuration RAID 0 ou RAID 1 nécessite au moins • deux disques durs. Si vous prévoyez d’utiliser plus de Veuillez raccorder l'extrémité en L du deux disques durs, le nombre total de disques durs doit câble SATA 3Go/s à votre disque dur être un chiffre paire. SATA. 12) BAT (BATTERIE) La batterie apporte du courant pour conserver les valeurs (comme les configurations BIOS, les informations de date et d’heure) dans le CMOS quand l’ordinateur est éteint. Remplacez la batterie quand sa tension chute à un niveau faible ou quand les valeurs du CMOS peuvent ne pas être fidèles...
- Page 26 13) F_PANEL (En-tête du Panneau Avant) Connectez le commutateur d’alimentation, le commutateur de réinitialisation, le haut-parleur, le capteur/ détecteur d’ouverture du châssis et le témoin d’état système sur châssis à cet en-tête en fonction des allocations de broches présentées ci-dessous. Notez les broches positives et négatives avant de brancher les câbles. DEL de message/ Commutateur Haut-parleur Alimentation/Sommeil d’alimentation DEL de disque DEL d’alimentation dur IDE actif En-tête D’intrusion interrupteur de du Châssis...
- Page 27 14) F_AUDIO (En-tête Audio du Panneau Avant) L’en-tête audio du panneau avant prend en charge le son haute définition Intel (HD) et le son AC’97. Vous pouvez connecter le module audio du panneau avant de votre châssis à cet en-tête. Assurez-vous que les allocations des câbles du connecteur de module correspondent aux allocations des broches sur l’en-tête de la carte mère. Une mauvaise connexion entre le connecteur de module et l’en-tête de la carte mère empêchera le périphérique de fonctionner, voire l’endommagera.
- Page 28 16) SPDIF_I (En-tête D’entrée S/PDIF) Cet en-tête prend en charge l’entrée numérique S/PDIF et peut se connecter à un périphérique audio qui prend en charge une sortie audio numérique via un câble d’entrée S/PDIF en option. Pour acheter le câble d’entrée S/PDIF en option, veuillez contacter votre revendeur local. Broche N. Définition Alimentation SPDIFI MASSE 17) SPDIF_O (Connecteur Sortie S/PDIF) Ce connecteur prend en charge la sortie S/PDIF numérique et permet de connecter un câble audio numérique S/PDIF (fourni par les cartes d’extension) pour la sortie audio numérique de votre carte mère vers certaines cartes d’extension comme les cartes graphiques et les cartes audio. Par exemple, il est possible que pour certaines cartes graphiques vous deviez utiliser un câble audio numérique S/PDIF pour la sortie audio numérique de votre carte mère sur votre carte graphique si vous connectez un écran HDMI capable d’afficher sur la carte graphique et d’avoir en même temps la sortie audio de l’écran HDMI. Pour de plus amples informations concernant la connexion du câble audio numérique S/PDIF, veuillez lire attentivement le manuel de votre carte d’extension. Broche N. Définition SPDIFO MASSE Installation matérielle - 28 -...
- Page 29 18) F_USB1/F_USB2 (En-têtes USB) Les en-têtes sont conformes aux spécifications USB 2.0/1.1. Chaque en-tête USB peut fournir deux ports via un support USB en option. Pour acheter le support USB en option, veuillez contacter le revendeur local. Broche N. Définition Alimentation (5V) Alimentation (5V) USB DX- USB DY- USB DX+ USB DY+ MASSE MASSE Pas de broche Ne branchez pas le câble (à 2 x 5 broches) du support IEEE 13 94 dans le connecteur USB. • Avant d’installer le support USB, assurez-vous d’éteindre votre ordinateur et de débrancher le • cordon d’alimentation de la prise de courant afin de prévenir tout endommagement du support USB. 19) F_1394 (Embase IEEE 1394a) Les embases sont conformes aux spécifications IEEE 1394a. Chaque embase IEEE 1394a peut fournir un port IEEE 1394a via un bracket IEEE 1394a en option. Pour acheter l’équerre IEEE 1394a en option, veuillez contacter le revendeur local.
- Page 30 20) COMA (Connecteur de Port Série) Le connecteur COMA permet d’avoir un port série par le biais d’un câble de port COM optionnel. Pour acheter le câble de port COM optionnel, veuillez prendre contact avec votre détaillant. Broche N. Définition NDCD- NSIN NSOUT NDTR- MASSE NDSR- NRTS- NRTS- NRI- Pas de broche Installation matérielle - 30 -...
