SAMSUNG

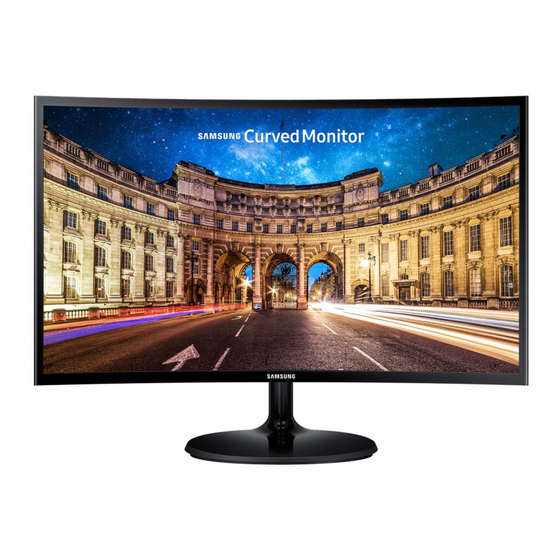

LC27F390F
4220420
NOTICE

Publicité

loading

Sommaire des Matières pour Samsung LC27F390F

  • Page 1 MARQUE: SAMSUNG REFERENCE: LC27F390F CODIC: 4220420 NOTICE...
  • Page 2 © Samsung Electronics Samsung Electronics détient les droits d'auteur du présent guide. Toute utilisation ou reproduction du présent guide, en partie ou intégralement, est interdite sans l'autorisation de Samsung Electronics. Les marques de fabrique autres que celles de Samsung Electronics sont la propriété de leurs détenteurs respectifs.
  • Page 3 Fixation du socle (C24F396FH* / C27F396FH* / Configuration d'écran C27F398FW* / C32F395FW*) Démontage du pied (C22F390FH* / C22F392FH* Sécurisation de l'espace d'installation SAMSUNG MAGIC Bright / C24F390FH* / C24F392FH* / C24F394FH* Précautions de stockage Luminosité / C24F399FH* / C27F390FH* / C27F391FH* / Consignes de sécurité...
  • Page 4 Table des matières Configuration et réinitialisation Guide de dépannage FreeSync Conditions requises avant de contacter le Centre de service clientèle Samsung Econ. énergie Plus Test du produit Vérification de la résolution et de la fréquence Minuterie OFF Vérifiez les éléments suivants : Mode PC/AV Questions &...
  • Page 5 Veillez à conserver de l'espace autour du produit pour garantir une bonne ventilation. Une augmentation ― Contactez votre centre de service clientèle Samsung le plus proche si l'intérieur du produit doit être nettoyé de la température interne peut provoquer un incendie et endommager le produit. Lors de l'installation (des frais de service seront facturés).
  • Page 6 • Ne débranchez pas le câble d'alimentation quand le produit est en cours d'utilisation. • Utilisez uniquement le câble d'alimentation fourni avec votre produit par Samsung. N'utilisez pas le câble d'alimentation avec d'autres produits. • Maintenez dégagée la prise à laquelle le câble d'alimentation est branché.
  • Page 7 N'installez pas le produit dans un véhicule ou un endroit exposé à la poussière, à l'humidité (gouttes ‒ Assurez-vous de bien consulter le Centre de service clientèle Samsung si vous voulez installer le d'eau, etc.), à l'huile ou à la fumée.
  • Page 8 • Ne placez pas d'objets contenant du liquide (vases, pots, bouteilles, etc.) ou d'objets métalliques sur immédiatement le câble d'alimentation et contactez le Centre de service clientèle Samsung. le produit. ‒ Assurez-vous de bien mettre le produit hors tension et de débrancher le câble d'alimentation •...
  • Page 9 Attention • Si vous laissez une image fixe affichée à l'écran pendant une longue période, un phénomène de • Ne touchez pas l'écran quand le produit est sous tension depuis longtemps, car il pourrait être rémanence risque de se produire ou cela peut donner lieu à des pixels défectueux. chaud.
  • Page 10 Chapitre 02 Préparatifs Pièces Icônes Description Bouton multidirectionnel qui facilite la navigation. ― Le bouton JOG se situe à l'arrière du produit, du côté gauche. Le Bouton JOG bouton peut être orienté vers le haut, le bas, la gauche, la droite Panneau de configuration ou appuyer (entrer).
  • Page 11 Guide des touches directes ― L'écran des boutons de raccourci (menu OSD) montré ci-dessous s'affiche uniquement lorsque l'écran du moniteur est allumé, ou en cas de modification de la résolution de l'ordinateur ou de la source d'entrée. ― La page des boutons de fonction s'affiche si le Mode Protection est activé.
  • Page 12 Guide des touches de fonction ― Appuyez sur le bouton JOG pour afficher le Guide des touches de fonction afin d'entrer dans le menu principal ou d'utiliser d'autres éléments. Vous pouvez quitter en appuyant à nouveau sur le bouton JOG. HAUT/BAS/GAUCHE/DROITE : Naviguez vers l'élément de votre choix.
  • Page 13 ― Lorsque l'écran n'affiche rien (par exemple en mode économie d'énergie ou en mode absence de signal), 2 touches directes pour contrôler la source et la puissance peuvent être utilisées. Voir ci- dessous. Bouton JOG Mode économie d'énergie/absence de signal HAUT Modification de la source Préc.
  • Page 14 Modification des paramètres Luminosité, Contraste et Modification des paramètres Volume Netteté Vous pouvez ajuster Volume en déplaçant le bouton JOG vers la gauche ou vers la droite, si aucun menu OSD ne s'affiche. Vous pouvez ajuster Luminosité, Contraste Netteté en déplaçant le bouton JOG vers le haut ou vers Cette fonction est uniquement disponible en mode HDMI / DisplayPort.
  • Page 15 Face arrière ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* / C24F396FH* / C27F396FH* C27F398FW* / C32F395FW* C32F391FW*...
  • Page 16 Réglage de l'inclinaison du produit ― La couleur et la forme des pièces peuvent différer de ce qui est illustré. Les spécifications sont communiquées sous réserve de modifications sans préavis dans le but d'améliorer la qualité. C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* / C24F396FH* / C27F396FH* / C27F398FW* / C27F390FH* / C27F391FH* / C32F391FW*...
  • Page 17 Verrou antivol ― Un verrou antivol vous permet d'utiliser le produit en toute sécurité, même dans les lieux publics. ― La forme du dispositif de verrouillage et la méthode utilisée dépendent du fabricant. Pour plus d'informations, reportez-vous au guide de l'utilisateur fourni avec votre dispositif antivol. Pour verrouiller un dispositif antivol : C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* /...
  • Page 18 Précautions lors du déplacement du moniteur N'appliquez pas de pression directe sur l'écran. Ne tenez pas l'écran lorsque vous déplacez le moniteur. Ne tenez pas la partie inférieure du moniteur lorsque vous le déplacez.
  • Page 19 Pour les supports muraux non conformes aux spécifications de vis standard VESA, la longueur des Samsung Electronics n'est pas responsable des dommages causés au produit ou des blessures causées vis peut varier en fonction des spécifications de ces supports muraux.
  • Page 20 Installation Fixation du socle (C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* / C27F390FH* / C27F391FH* / C32F391FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe.
  • Page 21 Fixation du socle (C24F396FH* / C27F396FH* / C27F398FW* / C32F395FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe. Le fait d’appuyer sur le produit lorsqu’il est placé sur une surface plane peut l’endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position. ―...
  • Page 22 Démontage du pied (C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* / C27F390FH* / C27F391FH* / C32F391FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe.
  • Page 23 Démontage du pied (C24F396FH* / C27F396FH* / C27F398FW* / C32F395FW*) ― Avant de monter l'appareil, posez-le sur une surface plane et stable, de telle façon que l'écran soit orienté vers le bas. : Le produit est courbe. Le fait d’appuyer sur le produit lorsqu’il est placé sur une surface plane peut l’endommager. Ne pas appliquer de pression sur le produit lorsqu'il est au sol, quelle que soit sa position. ―...
  • Page 24 Chapitre 03 Connexion et utilisation d'un périphérique source Points à vérifier avant la connexion Branchement et utilisation d'un PC ― Avant de connecter un périphérique source, lisez le mode d'emploi qui l'accompagne. Sélectionnez la méthode de connexion adaptée à votre ordinateur. Le nombre et la position des ports peuvent varier en fonction du type de périphérique.
  • Page 25 Connexion à l'aide d'un câble HDMI ou HDMI-DVI Connexion à l'aide d'un câble DP C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C27F398FW* / C32F395FW* C24F394FH* / C24F399FH* / C27F390FH* / C27F391FH* DP IN C24F396FH* / C27F396FH* C32F391FW* HDMI IN C27F398FW* / C32F395FW* ―...
  • Page 26 Branchement au casque Branchement de l'alimentation C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* / C27F390FH* / C27F391FH* C24F394FH* / C24F399FH* / C27F390FH* / C27F391FH* C24F396FH* / C27F396FH* C24F396FH* / C27F396FH* C27F398FW* / C32F395FW* C27F398FW* / C32F395FW* C32F391FW*...
  • Page 27 ― Vous pouvez définir la résolution et la fréquence optimales pour ce produit en installant les pilotes correspondants. ― Pour installer la dernière version du pilote de l’appareil, téléchargez-la à partir du site Web de Samsung Electronics, à l’adresse http://www.samsung.com.
  • Page 28 Configuration d'écran Configurez les paramètres d'écran (tels que la luminosité). Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. SAMSUNG MAGIC Bright En mode PC • Personnalisé: Personnalisez le contraste et la luminosité selon vos besoins.
  • Page 29 Luminosité Couleur Permet de régler la luminosité globale de l'image. (Plage : 0~100) Réglez la teinte de l'écran. ― Ce menu n'est pas disponible si Plus la valeur est élevée, plus l'image est lumineuse. Bright est défini sur le mode Cinéma Contraste Dynam..
  • Page 30 SAMSUNG MAGIC Upscale Mode Protection La fonction Upscale permet d'améliorer la précision et la netteté de l'image. Permet de définir une qualité d’image optimale pour la relaxation des yeux. L'utilité de cette fonction est particulièrement évidente pour les images à basse résolution.
  • Page 31 Format de l'image Réglage de l'écran ― Uniquement disponible en mode Analogique. Permet de modifier la taille de l'image. ― Cette option n'est pas disponible quand ― Ce menu est disponible uniquement lorsque l'option FreeSync est activé. Format de l'image est définie sur Adapter à...
  • Page 32 Chapitre 05 Ajustement des paramètres OSD (Affichage sur écran) Une description de chaque fonction est fournie. Reportez-vous aux informations relatives à votre appareil pour obtenir plus de détails. Transparence Position Vous pouvez définir la transparence des fenêtres de menus. Ajustez la position de menu. Affichage à...
  • Page 33 ― Lorsque vous utilisez la fonction FreeSync, utilisez le câble HDMI fourni par le fabricant du moniteur. plus élevée réduit généralement la vitesse de réponse. • La qualité sonore du moniteur peut être dégradée. ― Si vous rencontrez des problèmes lors de l'utilisation de la fonction, contactez un centre de services Samsung.
  • Page 34 Les modèles indiqués dans la liste des cartes graphiques prennent en charge FreeSync FreeSync peut uniquement être utilisé avec certains modèles spécifiques de carte graphique AMD. Consultez la liste suivante pour connaître les cartes graphiques prises en charge : Assurez-vous d'installer les derniers pilotes graphiques officiels d'AMD prenant en charge FreeSync. ―...
  • Page 35 Econ. énergie Plus Mode PC/AV La fonction Econ. énergie Plus permet de réduire la consommation d'électricité en contrôlant le courant Réglez l’option Mode PC/AV sur AV. L'image affichée est plus grande. électrique utilisé par la façade du moniteur. Cette option est utile notamment lorsque vous regardez un film. ―...
  • Page 36 Activer LED Information Configurez les paramètres pour activer ou désactiver le voyant d'alimentation situé dans la partie basse Affichez la source d'entrée, la fréquence et la résolution actuelles. du produit. • Marche: Le voyant d'alimentation est allumé lorsque le produit est activé. Information Image •...
  • Page 37 Pour installer la dernière version de l’application Easy Setting Box, téléchargez-la à partir du site Web de • Windows 8.1 32Bit/64Bit Samsung Electronics, à l’adresse http://www.samsung.com. ― Il se peut que le logiciel ne fonctionne pas correctement si vous ne redémarrez pas l'ordinateur après •...
  • Page 38 Centre de service clientèle Samsung Problème d'installation (mode PC) ― Avant de contacter le service clientèle de Samsung, nous vous invitons à tester votre produit en suivant la procédure décrite ci-après. Si le problème persiste, contactez le service clientèle. L'écran s'allume et s'éteint continuellement.
  • Page 39 Mode non optimal est affiché. Le texte est flou. Ce message apparaît si le signal de la carte graphique dépasse la résolution ou la fréquence maximale Si vous utilisez un système d’exploitation Windows (Windows 7, Windows 8, Windows 8.1 ou Windows acceptée pour le produit.
  • Page 40 Questions & réponses ― Consultez le guide d'utilisateur relatif à votre PC ou à votre carte graphique pour obtenir des instructions plus précises sur les réglages. Comment puis-je modifier la fréquence ? Pour définir la fréquence de votre carte graphique, procédez comme suit : •...
  • Page 41 Chapitre 09 Caractéristiques techniques Général Nom du modèle C22F390FH* / C22F392FH* C24F390FH* / C24F392FH* / C27F390FH* / C27F391FH* / C32F391FW* / C32F395FW* C24F394FH* / C24F396FH* / C27F396FH* / C27F398FW* C24F399FH* Taille Classe 22 (21,5 pouces / 54,6 cm) Classe 24 (23,5 pouces / 59,8 cm) Classe 27 (27,0 pouces / 68,6 cm) Classe 32 (31,5 pouces / 80,1 cm) Surface d'affichage...
  • Page 42 ― Plug & Play Ce moniteur peut être installé et utilisé avec n'importe quel système compatible Plug & Play. L'échange de données bidirectionnel entre le moniteur et l'ordinateur optimise les paramètres du moniteur. L'installation du moniteur s'effectue automatiquement. Vous pouvez toutefois personnaliser les paramètres d'installation si vous le souhaitez. ―...
  • Page 43 Tableau des modes de signal standard Nom du modèle C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C32F391FW* / C32F395FW* C24F394FH* / C24F396FH* / C24F399FH* / C27F390FH* / C27F391FH* / C27F396FH* / C27F398FW* Synchronisation Fréquence horizontale 30 à 81 kHz 30 à...
  • Page 44 Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité synchronisée (H/V) VESA, 1600 x 900 RB 60,000 60,000 108,000 VESA, 1680 x 1050 65,290 59,954 146,250 VESA, 1920 x 1080 67,500 60,000 148,500 C32F391FW* / C32F395FW* Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Horloge (MHz) Polarité...
  • Page 45 Impact ou chute externe. peut vous être facturée dans les cas suivants : • Utilisation de matériaux ou d'un produit vendu séparément non recommandé(s) par Samsung. Produit non défectueux • Réparation effectuée par une personne qui ne représente pas un prestataire de services externe ou un partenaire agréé...
