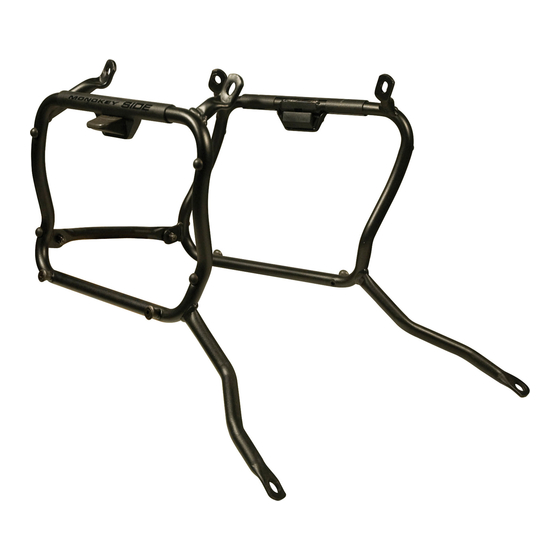

PORTAVALIGIE LATERALE SPECIFICO - SPECIFIC TUBULAR SIDE-CASE HOLDER - PORTE-VALISES LATÉRAUX SPÉCIFIQUE
SPEZIFISCHES STAHLROHR-SEITENTRAEGER - PORTA MALETAS LATERALES ESPECÍFICO - SUPORTE DE MALAS ESPECÍFICO
N°
Descrizione/Description
Telaio laterale - Side frame - Châssis latéral -
1
Soporte lateral - Seitenrahmen - Suporte lateral
Ponte Di Collegamento Posteriore - Rear Bridge - Pont Posterieure
2
Verbindungsrohr - Puente Trasero
Supporto inferiore - Lower support - Support inférieur
3
Soporte inferior - Untere Halterung - Suporte inferior
Deviatore Gas Di Scarico - Exhaust Gas Diverter
4
Embout Derivation Gaz Echappement - Desviador De Gas De Escape
Abgasableiter - Desvio De Gás Do Tubo De Escape
Piastrina di supporto - Support plate
5
Plaque de support - Trägerplatte
Pletina de soporte - Placa de apoio
6
Tornillo - Parafuso
7
Tornillo - Parafuso
8
Tornillo - Parafuso
9
Tornillo - Parafuso
10
Tornillo - Parafuso
Rondella - Washer
11
Rondelle - Scheibe
Arandela – Arruela
Rondella - Washer - Rondelle
12
Scheibe - Arandela – Arruela
Distanziale - Spacer -Entretoise
13
Distanzstueck -Distanciador - Espaçador
Dado - Bolt - Ecrou
14
Mutter - Tuerca – Porca
Dado - Bolt - Ecrou
15
Mutter - Tuerca – Porca
Coprivite - Screw Cap - Cache Vis
16
Stopsschraube - Tapa Tornillo - Capa do Parafuso
Boccola - Mounting bush - Entretoise de montage
17
Cilindro de fi jación - Montagehülse - Bucha de fi xação
Componenti Originali - Original Parts
18
Parties Originales - Original Bauteile
Componentes Originales - Componentes Originais
Particolari Inclusi nel 01RKIT
Components Included In The 01RKIT
Pièces Inclues Dans 01RKIT
19
Die Einzelnen Teile Sind Bei 01RKIT
Despieces Incluidos 01RKIT
Componentes inclusos na 01RKIT
©Copyright 24/02/2021 LF-Rev00
PLX1186 - KLX1186
HONDA FORZA 750 (2021)
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
Vite - Screw
Vis - Schraube
ISTRUZIONI DI MONTAGGIO - MOUNTING INSTRUCTIONS
INSTRUCTIONS DE MONTAGE - BAUANLEITUNG
INSTRUCCIONES DE MONTAJE - INSTRUÇÕES DE MONTAGEM
Caratteristiche/Features
-
-
-
-
-
TBEI M8x40
TBEI M8x55
TBEI M8x25
TBEI M8x20
TBEIFN M6x14
Foro Ø8mm Esterno Ø14mm Sp.0,3mm
Foro Ø8,5mm Esterno Ø20mm Sp. 2mm
Ø18x15 Foro 8,5mm
Autobloccante Flangiato M8 (H.8mm)
Autobloccante Flangiato
Ribassato M6 (H.6mm)
-
-
-
-
Codice/Code
Quantità/Quantity
PLX1186DXV
2 (Right: Left)
PLX1186SXV
GNB2610V
1
GL4665DXV
2 (Right: Left)
GL4665SXV
GNB2611V
1
GL4666V
1(Right Side)
840TBEI
4
855TBEI
4
825TBEI
2
820TBEI
2
614TBEIFN
2
805RONX
4
820RON
12
C18L15F8,5T
4
8DADIFN
4
6DADIAFL
2
13COP
4
Z4039
4
-
-
-
-
1/10
