Manuels Connexes pour ASUSTOR AS3302T v2
Sommaire des Matières pour ASUSTOR AS3302T v2
- Page 1 Guide d’installation rapide Modèles Appliqués AS3302T v2 / AS3304T v2 Ver.2.3.0903 (2015-3-2) Ver. 4.2.3.0816...
- Page 2 Table des matières NOTICES ..................................3 PRECAUTIONS D’EMPLOI .............................. 4 1. CONTENU DE L'EMBALLAGE ............................5 2. ACCESSOIRES OPTIONNELS ............................6 3. GUIDE D'INSTALLATION MATERIELLE ......................... 7 ’I ........................7 UTILS EQUIS POUR L NSTALLATION DU ISQUE ................................7 NSTALLATIONDU DISQUE DUR ’...
- Page 3 Notices Déclaration de la Commission Fédérale des Communications Cet appareil est conforme avec la réglementation FCC Section 15. Son utilisation est sujette aux deux conditions suivantes Cet appareil ne peut pas causer d'interférence nuisible, et . Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.
- Page 4 Précautions d’emploi Les consignes de sécurité qui suivent augmenteront la durée de vie du NAS. Sécurité électrique Unplug this product from the power source before cleaning. Use only the bundled power adapter. Using other power adapters may damage your device. Ensure that you plug the power adapter to the correct power input rating.
- Page 5 1. Contenu de l'emballage Modèles Appliqués: AS3302T v2, AS3304T v2 Appareil NAS AS3302T v2 AS3304T v2 Cordon d'alimentation Adaptateur Câble réseau RJ45 Vis pour utilisation avec DD 2,5” Guide d’installation rapide...
- Page 6 2. Accessoires optionnels Les éléments ci-dessous peuvent être achetés auprès de revendeurs locaux et dans la boutique d'accessoires ASUSTOR (http://shop.asustor.com)
- Page 7 Au moins un disque dur SATA de 3.5/2.5 pouces. (Pour une liste de disques durs compatibles, veuillez vous référer à http://www.asustor.com/service/hd?id=hd) Installationdu disque dur 1. Retirez le panneau avant comme montré sur l'image ci-dessous. AS3302T v2 AS3304T v2 2. En utilisant le verrou, extrayez doucement le tiroir de disque de sa baie. AS3302T v2 AS3304T v2 3.
- Page 8 Fixez le tiroir de disque en place en enfonçant le verrou. Le verrou doit fermer facilement et s'enclencher avec un 'clic' audible. Veuillez vous assurer que le tiroir du disque est enfoncé à fond dans la baie du disque avant de tenter de fermer le verrou. AS3302T v2 AS3304T v2...
- Page 9 5. Retournez le panneau avant AS3302T v2 AS3304T v2 Fixation du cordon d’alimentation Si vous craignez que le cordon d'alimentation ne se détache du NAS lorsque le NAS est déplacé, vous pouvez utiliser le support fourni pour fixer le cordon d'alimentation.
- Page 10 Connecter et allumer le NAS Branchez le NAS à son alimentation. AS3302T v2 AS3304T v2 Branchez le NAS à votre routeur, votre switch ou votre hub à l'aide d'un câble Ethernet. Appuyez et maintenez enfoncé le bouton d'alimentation pendant 1 - 2 secondes jusqu'à ce que le voyant LED bleu d'alimentation soit allumé.
- Page 11 Installation par centre de téléchargement Utilisateurs Windows Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau les périphériques NAS ASUSTOR. Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le...
- Page 12 Utilisateurs Mac Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau les périphériques NAS ASUSTOR. Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le...
- Page 13 Installation Web Si vous connaissez déjà l'adresse IP actuelle de votre NAS, vous pouvez ouvrir un navigateur Web et saisissez l'adresse IP de votre NAS (par exemple : http://192.168.1.168:8000) pour commencer l'initialisation. Veuillez suivre les instructions de l'assistant d'installation pour achever le processus de configuration.
- Page 14 Installation En Utilisant un Périphérique Mobile Recherchez “AiMaster” dans le Google Play ou l’Apple App Store. Vous pouvez aussi scanner les QR codes présentés ci-dessous. Téléchargez et installez l’application mobile AiMaster mobile sur votre périphérique mobile. Assurez vous que votre périphérique mobile est connecté au même réseau local auquel votre NAS est connecté. Ensuite, ouvrez AiMaster et sélectionnez l’icône depuis la barre d’outil située en haut de l’écran.
- Page 15 Sélectionnez votre NAS dans la liste qui apparaît. Sélectionnez [Démarrer Initialisation] pour commencer l’installation. Suivez les étapes et instructions pour compléter le processus de configuration.
- Page 16 5. Appendice Voyants LED AS3302T v2 AS3304T v2 Voyant LED d'alimentation Voyant LED USB Voyant LED de disque dur Voyant LED d'état du système Voyant LED de réseau Voyant LED Couleur Description État Bleu Allumé fixe Allumage Alimentation Clignotant toutes les 10...

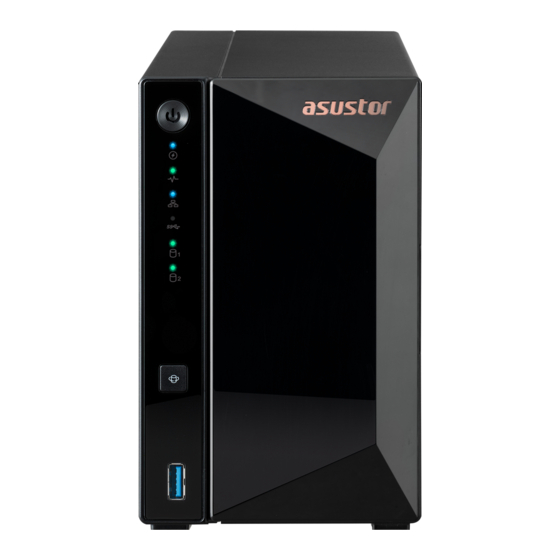

- Page 17 Disque dur prêt Vert Hard Disk Clignotant Accès aux données en cours Rouge Allumé fixe Anomalie de disque dur Panneau avant AS3302T v2 AS3304T v2 Bouton d'alimentation HDD2 Sauvegarde par un appui HDD3 Port USB 3.2 Gen 2 HDD4 HDD1...
- Page 18 Panneau Arrière AS3302T v2 AS3304T v2 Port USB 3.2 Gen 1 Entrée CC Port 2.5 Gigabit RJ-45 Ventilateur du système Bouton de réinitialisation K-Lock...
- Page 19 [Paramètres]. Maintenez enfoncé le bouton Power pendant 1,5 secondes. Vous devriez en mesure d’entendre un “bip”. Relâchez le bouton et le NAS va s’éteindre ou entrer en mode veille en fonction de la configuration choisie ci-dessus. AS3302T v2 AS3304T v2...
- Page 20 Dépannage Q: Pourquoi je ne peux pas détecter mon NAS ASUSTOR avec le Centre de contrôle ASUSTOR? A: Si vous rencontrez des problèmes de détection de votre NAS à l'aide du Centre de contrôle ASUSTOR, veuillez faire ce qui suit: 1.
- Page 21 Cliquez droit sur [Connexion au réseau local] et sélectionnez [Propriétés]. Sous l'onglet [Réseau], sélectionnez [Protocole Internet Version 4 (TCP/IPv4)] et cliquez sur [Propriétés]. Sous l'onglet [Général], sélectionnez le bouton radio [Utiliser l'adresse IP suivante]. Réglez l'[Adresse IP] sur 169.254.1.1 et le [Masque de sous-réseau] sur 255.255.0.0 puis cliquez sur [OK].
- Page 22 Ouvrez le Centre de contrôle ASUSTOR pour rechercher votre NAS. 4. Si les procédures mentionnées ci-dessus n'ont pas réussi à résoudre votre problème, veuillez contacter votre revendeur local ASUSTOR ou le Service client ASUSTOR.Nous vous encourageons également à consulter la base de connaissances ASUSTOR.
