Guide d'installation rapide
Modèles Appliqués

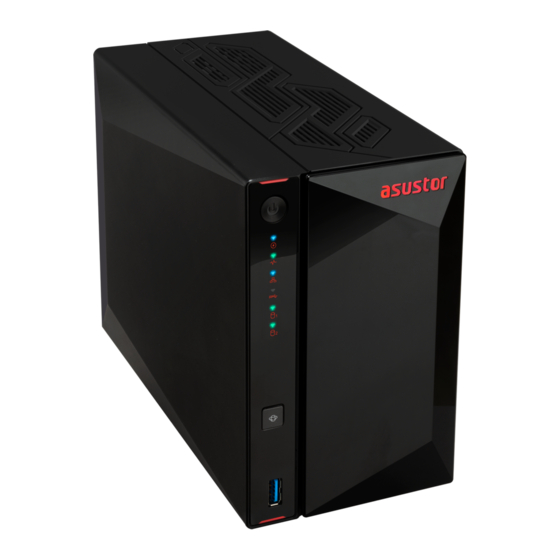

AS5402T / AS5404T
Ver.2.3.0903 (2015-3-2)
Ver.4.2.0407 (2023-4-7)

Publicité

loading

Sommaire des Matières pour ASUSTOR AS5402T

  • Page 1 Guide d’installation rapide Modèles Appliqués AS5402T / AS5404T Ver.2.3.0903 (2015-3-2) Ver.4.2.0407 (2023-4-7)
  • Page 2 Table des matières NOTICES ..................................3 PRECAUTIONS D’EMPLOI .............................. 4 CONTENU DE L'EMBALLAGE ........................... 5 ACCESSOIRES OPTIONNELS ............................ 6 GUIDE D'INSTALLATION MATERIELLE........................7 ’I ........................7 UTILS EQUIS POUR L NSTALLATION DU ISQUE ................................7 NSTALLATIONDU DISQUE DUR ’ ............................9 IXATION DU CORDON D ALIMENTATION NAS ..............................
  • Page 3 Notices Déclaration de la Commission Fédérale des Communications Cet appareil est conforme avec la réglementation FCC Section 15. Son utilisation est sujette aux deux conditions suivantes Cet appareil ne peut pas causer d'interférence nuisible, et . Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant causer des résultats indésirables.
  • Page 4 Précautions d’emploi Les consignes de sécurité qui suivent augmenteront la durée de vie du NAS. Sécurité électrique Unplug this product from the power source before cleaning. Use only the bundled power adapter. Using other power adapters may damage your device. Ensure that you plug the power adapter to the correct power input rating.
  • Page 5 1. Contenu de l'emballage Modèles Appliqués: AS5402T, AS5404T Appareil NAS AS5402T AS5404T Cordon d'alimentation Adaptateur Câble réseau RJ45 Vis pour utilisation avec DD 2,5” Guide d’installation rapide...
  • Page 6 2. Accessoires optionnels Les éléments ci-dessous peuvent être achetés auprès de revendeurs locaux et dans la boutique d'accessoires ASUSTOR (http://shop.asustor.com)
  • Page 7 ⚫ Tournevis cruciforme Philips ⚫ Au moins un disque dur SATA de 3.5/2.5 pouces. (Pour une liste de disques durs compatibles, veuillez vous référer à http://www.asustor.com/service/hd?id=hd) Installationdu disque dur 1. Retirez le panneau avant comme montré sur l'image ci-dessous. AS5402T AS5404T 2.
  • Page 8 Fixez le tiroir de disque en place en enfonçant le verrou. Le verrou doit fermer facilement et s'enclencher avec un 'clic' audible. Veuillez vous assurer que le tiroir du disque est enfoncé à fond dans la baie du disque avant de tenter de fermer le verrou. AS5402T AS5404T 5. Retournez le panneau avant...
  • Page 9 Si vous craignez que le cordon d'alimentation ne se détache du NAS lorsque le NAS est déplacé, vous pouvez utiliser le support fourni pour fixer le cordon d'alimentation. Attachez le support pour le cordon d’alimentation comme montré sur l’image ci-dessous. AS5402T AS5404T Connecter et allumer le NAS Branchez le NAS à...
  • Page 10 Pour éviter l'invalidation de la garantie pendant la période de garantie de votre produit, nous conseillons ce qui suit : ✓ Mémoire pour appareils de la série AS54 peut être acheté auprès de revendeurs locaux ou la ASUSTOR ligne Accessoires magasin (http://shop.asustor.com).
  • Page 11 1. Éteignez le NAS en sélectionnant [Arrêter] dans le menu Utilisateur d'ADM. 2. Débranchez tous les câbles et appareils connectés au NAS, dont le cordon d'alimentation. AS5402T AS5404T 3. Utilisez un tournevis pour desserrer les trois vis se trouvant à l'arrière du NAS, comme présenté sur l'illustration.
  • Page 12 Avec deux doigts, poussez doucement vers le bas et puis de nouveau sur le module de mémoire jusqu'à ce qu'il soit bien en place. Vous devriez être capable d'entendre un «clic» audible. AS5402T AS5404T...
  • Page 13 Replacer le couvercle 1. Replacez le couvercle et serrez les trois vis retirées auparavant. AS5402T AS5404T 2. Rebranchez tous les câbles, dont le cordon d'alimentation, puis démarrez le NAS. AS5402T AS5404T...
  • Page 14 Installation des Disques M.2 Précautions d’installation M.2 Les AS5402T et AS5404T fournissent quatre emplacements SSD M.2. Pour connaître le matériel compatible, cliquez pour disposer d’une liste de SSD M.2 compatibles Pièces et outils requis Tournevis à tête Phillips Retirer le couvercle 1.
  • Page 15 3. Utilisez un tournevis pour desserrer les trois vis se trouvant à l'arrière du NAS, comme présenté sur l'illustration. AS5402T AS5404T 4. Saisissez le couvercle des deux côtés avec les deux mains et poussez-le délicatement pour le retirer du châssis.
  • Page 16 Installation des Disques M.2 1. Pour la meilleure expérience possible, installez les SSD dans l'ordre indiqué sur les images ci-dessous. AS5402T AS5404T 2. Insérez le SSD M.2 en biais, alignez l'encoche avec le connecteur et insérez le lecteur M.2. Assurez-vous que le SSD M.2 est complètement inséré, maintenez le levier en plastique et appuyez sur le SSD M.2 jusqu'à...
  • Page 17 3. Répétez le processus pour tous les autres M.2 SSDs. AS5402T AS5404T Replacer le couvercle Replacez le couvercle et serrez les trois vis retirées auparavant. AS5402T AS5404T Rebranchez tous les câbles, dont le cordon d'alimentation, puis démarrez le NAS. AS5402T...
  • Page 18 Installation par centre de téléchargement Utilisateurs Windows Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau les périphériques NAS ASUSTOR. Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le...
  • Page 19 Utilisateurs Mac Une fois que le Centre de contrôle ASUSTOR a été installé, il commence automatiquement à rechercher sur votre réseau les périphériques NAS ASUSTOR. Sélectionnez votre NAS à partir de la liste et suivez les instructions de l'assistant d'installation pour achever le...
  • Page 20 Installation Web Si vous connaissez déjà l'adresse IP actuelle de votre NAS, vous pouvez ouvrir un navigateur Web et saisissez l'adresse IP de votre NAS (par exemple : http://192.168.1.168:8000) pour commencer l'initialisation. Veuillez suivre les instructions de l'assistant d'installation pour achever le processus de configuration.
  • Page 21 Installation En Utilisant un Périphérique Mobile Recherchez “AiMaster” dans le Google Play ou l’Apple App Store. Vous pouvez aussi scanner les QR codes présentés ci-dessous. Téléchargez et installez l’application mobile AiMaster mobile sur votre périphérique mobile. Assurez vous que votre périphérique mobile est connecté au même réseau local auquel votre NAS est connecté. Ensuite, ouvrez AiMaster et sélectionnez l’icône depuis la barre d’outil située en haut de l’écran.
  • Page 22 Sélectionnez votre NAS dans la liste qui apparaît. Sélectionnez [Démarrer Initialisation] pour commencer l’installation. Suivez les étapes et instructions pour compléter le processus de configuration.
  • Page 23 5. Appendice Voyants LED AS5402T 1. Voyant LED d'alimentation 2. Voyant LED d'état du système 3. Voyant LED de réseau 4. Voyant LED USB 5. Voyant LED de disque dur AS5404T 1. Voyant LED d'alimentation 2. Voyant LED d'état du système 3.
  • Page 24 Hard Disk Clignotant Accès aux données en cours Rouge Allumé fixe Anomalie de disque dur Panneau avant AS5402T 1. Bouton d'alimentation 2. Récepteur Infrarouge 3. Sauvegarde par un appui 4. Port USB 3.2 Gen 2 5. HDD 1 6. HDD 2 AS5404T 1.
  • Page 25 Panneau Arrière AS5402T 1. Port USB 3.2 Gen 2 2. Port HDMI 3. Port RJ45 2.5Gigibit 4. Bouton de réinitialisation 5. Entrée CC 6. K-lock 7. Ventilateur du système AS5404T 1. Port USB 3.2 Gen 2 2. Port HDMI 3. Port RJ45 2.5Gigibit 4.
  • Page 26 [Alimentation] [Paramètres]. 2. Maintenez enfoncé le bouton Power pendant 1,5 secondes. Vous devriez en mesure d’entendre un “bip”. Relâchez le bouton et le NAS va s’éteindre ou entrer en mode veille en fonction de la configuration choisie ci-dessus. AS5402T AS5404T...
  • Page 27 Dépannage Q: Pourquoi je ne peux pas détecter mon NAS ASUSTOR avec le Centre de contrôle ASUSTOR? A: Si vous rencontrez des problèmes de détection de votre NAS à l'aide du Centre de contrôle ASUSTOR, veuillez faire ce qui suit: 1.
  • Page 28 Cliquez droit sur [Connexion au réseau local] et sélectionnez [Propriétés]. Sous l'onglet [Réseau], sélectionnez [Protocole Internet Version 4 (TCP/IPv4)] et cliquez sur [Propriétés]. Sous l'onglet [Général], sélectionnez le bouton radio [Utiliser l'adresse IP suivante]. Réglez l'[Adresse IP] sur 169.254.1.1 et le [Masque de sous-réseau] sur 255.255.0.0 puis cliquez sur [OK].
  • Page 29 Ouvrez le Centre de contrôle ASUSTOR pour rechercher votre NAS. 4. Si les procédures mentionnées ci-dessus n'ont pas réussi à résoudre votre problème, veuillez contacter votre revendeur local ASUSTOR ou le Service client ASUSTOR.Nous vous encourageons également à consulter la base de connaissances ASUSTOR.
