Installation and Assembly:

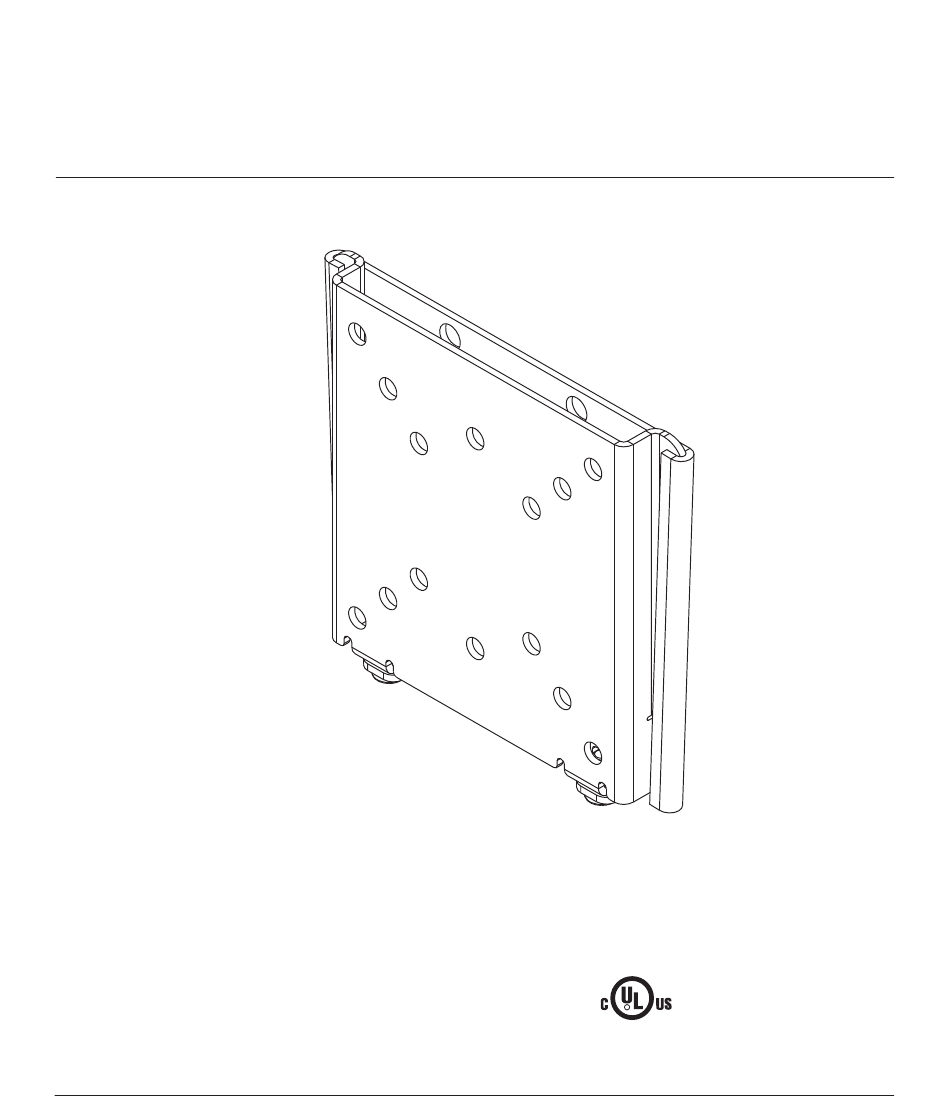

Paramount™ Flat Mount for 10" to 24" LCD Screens

Model: PF630

Features:

• Screen held only .7" from wall for low-profile installation

• Screen adapter plate simply slides into the wall plate for

quick and easy installation

• Colors: Gloss Black

• Screen adapter plate included compatible with VESA 75

mm and 100 mm mounting patterns

• Includes hardware for installation to wood studs,

concrete, and cinder block

Maximum UL Load Capacity:

1 of 21

ISSUED: 11-19-07 SHEET #: 202-9247-3 3-24-08

This product is intended for use with UL

Listed products and must be installed by a

qualified professional installer.

80 lb (36.3 kg)

Sommaire des Matières pour Paramount PF630

Page 1 Installation and Assembly: Paramount™ Flat Mount for 10" to 24" LCD Screens Model: PF630 Features: • Screen held only .7" from wall for low-profile installation • Screen adapter plate simply slides into the wall plate for quick and easy installation This product is intended for use with UL •...
Page 2 Note: Read entire instruction sheet before you start installation and assembly. WARNING • Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, please call Peerless customer care at 1-800-865-2112.
Page 3 Before you begin, make sure all parts shown are included with your product. Parts may appear slightly different than illustrated. Parts List Description Qty. Part # A wall plate 095-P1496 B mounting plate 095-P1497 C M5 x 12 mm phillips screw 520-1027 D #14 x 2.5 wood screw 5S1-015-C03...
Page 4 Installation to Single Wood Stud Wall WARNING • Installer must verify that the supporting surface will safely support the combined load of the equipment and all attached hardware and components. • Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the screws, greatly reducing their holding power.
Page 5 Installation to Solid Concrete or Cinder Block WARNING • When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount in a solid part of the block, generally 1"...
Page 6 Attaching Mounting Plate to Screen WARNING • If screws don't get three complete turns in the screen inserts or if screws bottom out and bracket is still not tightly secured, damage may occur to screen or product may fail. ® For VESA 50, 75 or 100 Mounting Pattern: Choose hole pattern as shown in detail 1 for VESA 50,...
Page 7 Installing and Removing Flat Panel Screen WARNING • Do not lift more weight than you can handle. Use additional man power or mechanical lifting equipment to safely handle placement of the screen. Attach mounting plate (B) to wall plate (A) by sliding flanges of mounting plate (B) into hook flanges of wall plate (A). Secure mounting plate to wall plate using two M5 x 12 mm phillips screws (C) through bottom flanges of wall plate (A) and into bottom flanges of mounting plate (B) as shown.
Page 8 Español Instalación y ensamblaje: Soporte de pared plano Paramount™ para pantallas LCD de 10" a 24" Modelo: PF630 Características: • Sostiene el televisor a sólo .7" de la pared para proporcionar una instalación discreta • La placa adaptadora de la pantalla sencillamente se desliza sobre la placa de pared para proporcionar una instalación rápida y fácil...
Page 9 Español Nota: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje. ADVERTENCIA • No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112.
Page 10 Español Antes de comenzar, asegúrese de que su producto contiene todas las piezas que se muestran. Las piezas pueden verse un poco distintas a la ilustración. Lista de piezas Cantidad N. de pieza Descripción A placa de pared 095-P1496 B placa de montaje 095-P1497 C tornillo phillips M5 x 12 mm 520-1027...
Page 11 Español Instalación en una pared con montante de madera único ADVERTENCIA • El instalador tiene que asegurarse de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los fijadores y componentes. • Apriete los tornillos de madera de manera que la placa de pared se fije firmemente, pero no en exceso. Apretarlos en exceso puede dañar los tornillos y puede disminuir significativamente su fuerza de fijación.
Page 12 Español Instalación en una pared de concreto macizo o de bloques de hormigón de escorias ADVERTENCIA • Cuando vaya a instalar soportes de pared de Peerless en bloques de hormigón de escorias, asegúrese de que cuente con una capa de concreto de un grosor mínimo de 1-3/8" en el agujero, que pueda usar para los anclajes para concreto. ¡No taladre en juntas de argamasa! Asegúrese de hacer la instalación en la parte sólida del bloque, por lo general, a un mínimo de 1"...
Page 13 Español Fijación de la placa de montaje a la pantalla ADVERTENCIA • Si no se les da tres vueltas completas a los tornillos en los insertos de la pantalla o si los tornillos topan fondo y el soporte todavía no está firme, se podría dañar la pantalla o el producto podría no funcionar bien. En el caso de la configuración de montaje de VESA 50, 75 ó...
Page 14 Español Instalación y desinstalación de la pantalla plana ADVERTENCIA • No levante más peso del que puede manejar. Cuente con otra persona que lo ayude o utilice un equipo mecánico de izar para levantar y colocar la pantalla con seguridad. Fije la placa de montaje (B) a la placa de pared (A) deslizando las pestañas de la placa de montaje (B) en las pestañas de enganche de la placa de pared (A).
Page 15 Français Installation et montage : Support plat Paramount™ pour écrans LCD de 10 à to 24 po Modèle: PF630 Caractéristiques : • Écran maintenu à 0,7 po seulement du mur pour une installation à profil mince. • La plaque d’adaptation de l’écran se glisse simplement sur la Cet appareil est conçu pour une utilisation...
Page 16 Français Remarque : lisez entièrement la fiche d’instructions avant de commencer l’installation et l’assemblage. AVERTISSEMENT • Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les mises en garde contenues dans cette fiche d’installation. Pour toute question concernant les instructions ou les mises en garde, appelez le service à...
Page 17 Français Avant de commencer, assurez-vous que toutes les pièces indiquées sont incluses avec le produit. Il est possible que les pièces semblent légèrement différentes de l’illustration. Liste des pièces Pièce n Description Qté plaque murale 095-P1496 plaque de montage 095-P1497 vis Phillips M5 x 12 mm 520-1027 vis à...
Page 18 Français Installation sur un mur à montant en bois simple AVERTISSEMENT • L’installateur doit s’assurer que la surface de support pourra soutenir sans danger la charge combinée de l’équipement, de toute sa visserie et de tous ses composants. • Serrez les vis à bois de manière que la plaque murale soit fermement fixée, mais sans excès. Un serrage excessif peut endommager les vis et en réduire considérablement le pouvoir de maintien.
Page 19 Français Installation sur du béton plein ou un bloc de béton de mâchefer AVERTISSEMENT • Si vous installez des montures murales Peerless sur un bloc de béton de mâchefer, vérifiez que vous disposez d’une épaisseur de béton d’au moins 0,34 cm (1 3/8 po) dans le trou destiné aux ancrages de béton. Ne percez pas dans les joints de mortier ! Veillez à...
Page 20 Français Fixation de la plaque de montage à l’écran AVERTISSEMENT • Si les vis ne sont pas enfoncées de trois tours complets dans les inserts ou si elles sont serrées au maximum sans parvenir à fixer solidement le support, l’écran peut être abîmé ou le produit détérioré. Pour les normes de montage VESA ®...
Page 21 Français Montage et démontage d’un écran plat AVERTISSEMENT • Ne soulevez pas une charge trop lourde pour vous. Pour positionner l’écran en toute sécurité, faites-vous aider par une autre personne ou utilisez un dispositif de levage mécanique. Fixez la plaque de montage à...
