Fitting Instructions for Basic Carrier

Montageanleitung für Basisträgersystem

Instrucciones de montaje para el sistema de transporte.

Instructions de montage pour Basic Carrier

Monteringsanvisning for takstativ

Instruções de Montagem para sistema de transporte.

Установочные Инструкции для Поперечных Балок

Revision No: 2C

x 1

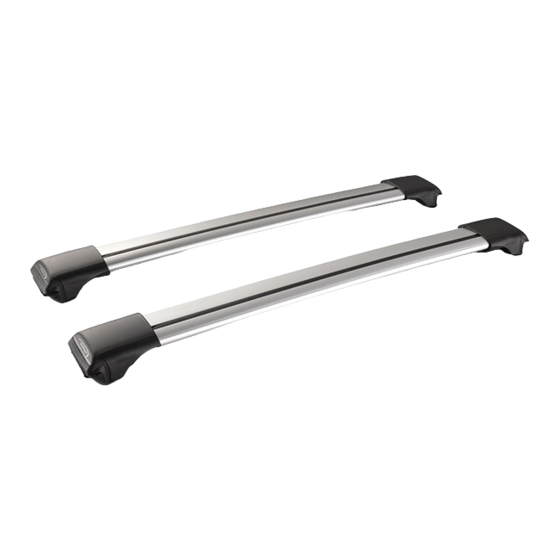

WHISPBAR RAIL BAR

x 2

x 1

S45W

Sommaire des Matières pour Whisper S45W

Page 1 S45W WHISPBAR RAIL BAR Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
Page 2 WHISPBAR RAIL BAR S45W First Time Installation Remove parts from inside the package and check. Contact your dealer if any parts are missing or damaged. Ensure the roof rack face towards the front of vehicle. Use keys to remove covers.
Page 3 WHISPBAR RAIL BAR S45W Locate the Hex Key in one of the roof rack legs. Extend the leg out. Remove Hex Key by lifting and sliding out. Using Hex Key, reverse the leg screw 10 turns.
Page 4 WHISPBAR RAIL BAR S45W Fitment Position one end of crossbar on the opposite roof rail and swing the free end so that the clamp is under the rail and the rubber gasket sits on top. Repeat on other crossbar. Crossbars should be parallel to each other and sit perpendicular to the roof rails.
Page 5 WHISPBAR RAIL BAR S45W Slide Hex Key back into position into one of the roof rack legs. Ensure the locks on the legs are in the locked position (horizontal). Slide cover into the leg, You will hear a 'click' when the cover is securely locked.
Page 6 WHISPBAR RAIL BAR S45W CAUTION: Recheck all fasteners immediately after a load is applied to the crossbars. Regularly check screws are tight.
Page 7 WHISPBAR RAIL BAR S45W Maintenance Long loads should be secured with non- elastic straps to the front and rear of the vehicle. Objects with pointed ends (e.g. ski poles) should be carried with the pointed ends to the rear of the vehicle.
Page 8 WHISPBAR RAIL BAR S45W Some glass/panoramic roofs and radio antennae may not be able to be used when the product is fitted. Do not modify this product. Refer to the maximum permitted load capacity specified in the fitting instructions. Do not exceed the vehicle manufacturers...
Page 9 WHISPBAR RAIL BAR S45W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Sicherstellen, dass der Dachträger in Fahrtrichtung zeigt (s. Abb.). Abdeckungen mit Schlüsseln abnehmen. Um die Abdeckung zu entfernen, halten Sie den Schlüssel in vertikaler Position und...
Page 10 WHISPBAR RAIL BAR S45W Entnehmen Sie den Innensechskantschlüssel aus einem der Dachträgerbeine. Ziehen Sie das Bein heraus. Entfernen Sie den Innensechskantschlüssel durch Anheben und Herausziehen. Drehen Sie das Bein mittels Innensechskantschlüssel 10 Umdrehungen heraus.
Page 11 WHISPBAR RAIL BAR S45W Befestigung Positionieren Sie ein Ende des Querträgers auf der gegenüberliegenden Dachreling und schwingen Sie das freie Ende so, dass die Klammer unterhalb der Reling und die Gummidichtung oberhalb sitzt. Wiederholen Sie diesen Arbeitsschritt an dem anderen Querträger.
Page 12 WHISPBAR RAIL BAR S45W Schieben Sie den Sechskantschlüssel zurück in die Position in einen der Gepäckträgerschenkel. Versichern Sie sich, dass die Schlösser an den Schenkeln in der geschlossenen Position sind. (Horizontal) Schieben Sie die Abdeckung in den Fuß. Sie hören ein "klick" wenn die Abdeckung sicher verschlossen ist.
Page 13 WHISPBAR RAIL BAR S45W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
Page 14 WHISPBAR RAIL BAR S45W Sicherheitshinweise & Tipps Lange Lasten sollten mit nichtelastischen Gurten an Front und Heck des Fahrzeugs gesichert werden. Gegenstände mit spitzen Enden (Ski) sollten mit den Spitzen nach hinten transportiert werden. Bei Lasten mit losen oder abnehmbaren Teilen diese vor dem Beladen entfernen.
Page 15 WHISPBAR RAIL BAR S45W Aufgrund der niedrigen Bauhöhen lassen sich evtl. manche Schiebedächer und Radioantennen nicht mehr benutzen. Dachträger nicht eigenmächtig modifizieren! Max. zulässige Zuladung in der Bedienungsanleitung des Fahrzeugs beachten! Sollte die max. zulässige Dachlast des Fahrzeugs gem. Herstellerangaben niedriger sein, darf diese auf keinen Fall überschritten werden!
Page 16 WHISPBAR RAIL BAR S45W Primera instalación Retire las piezas del embalaje y confirme su contenido. Póngase en contacto con su vendedor en el caso de que falten piezas o éstas estén dañadas. Asegúrese de que la cara frontal de barra de techo está...
Page 17 WHISPBAR RAIL BAR S45W Localice la llave hexagonal en uno de los pies de la barra de techo Extienda el pie hacia fuera Saque la llave hexagonal levantándola y deslizándola hacia fuera Con ayuda de la llave hexagonal, gire 10...
Page 18 WHISPBAR RAIL BAR S45W Montaje Coloque un extremo de la barra transversal en el rail opuesto y gire el extremo suelto de manera que la abrazadera quede bajo el rail y la junta de caucho apoyada en la parte superior.
Page 19 WHISPBAR RAIL BAR S45W Vuelva a colocar la llave hexagonal en uno de los pies de la barra de techo. Asegúrese de que los bloqueos de los pies están en posición cerrada (horizontal). Deslice la tapa del pie. Oirá un "clic"...
Page 20 WHISPBAR RAIL BAR S45W ATENCIÓN: Verifique regularmente si los tornillos están apretados.
Page 21 WHISPBAR RAIL BAR S45W Mantenimiento Las cargas largas deberán estar seguradas con cintas no elásticas en la delantera y trasera del vehículo. Objetos puntiagudos (ej. esquís) deberán transportarse con la extremidad puntiaguda direccionada hacia a la trasera del vehículo. Retire todos los objetos sueltos o que puedan soltarse, antes de iniciar el transporte.
Page 22 WHISPBAR RAIL BAR S45W Ponga las barras de techo a una distáncia mínima de 600mm (27 1/2") cuando no se especifique otra distáncia en las instrucciones de montaje. Esto es especialmente importante al transportar cargas largas. Siempre que vuelva a montar las barras en su vehículo, confirme que el conjunto...
Page 23 WHISPBAR RAIL BAR S45W Première installation Retirer les pièces de contenu de l'emballage et vérifier. Contactez votre revendeur si certaines pièces sont manquantes ou endommagées. Veiller à ce que les barres de toit soient tournées vers l'avant du véhicule. Utiliser les clés pour retirer les caches Tout en maintenant la clé...
Page 24 WHISPBAR RAIL BAR S45W Localiser la clé hexagonale dans un des pieds des barres de toit. Etendre le pied. Retirer la clé hexagonale en soulevant puis en faisant glisser. A l'aide de la clé hexagonale, dévisser la vis du pied en tournant 10 fois.
Page 25 WHISPBAR RAIL BAR S45W Montage Placer une extrémité de la barre transversale sur le longeron du toit opposé et retourner l'extrémité libre de sorte que la fixation se trouve sous le longeron et que le joint en caoutchouc soit au dessus.
Page 26 WHISPBAR RAIL BAR S45W Faire glisser la clé hexagonale en position dans l'un des pieds de barre de toit. Veiller à ce que les verrous des pieds soient en position verrouillée (horizontale). Faire glisser le couvercle dans le pied, vous entendrez un "clic" lorsque le couvercle sera correctement verrouillé.
Page 27 WHISPBAR RAIL BAR S45W ATTENTION : Vérifier régulièrement que les vis sont bien serrées...
Page 28 WHISPBAR RAIL BAR S45W Maintenance Les charges longues doivent etre attachées avec des sangles non élastiques à l'avant et l'arrière du véhicule. Les objets à bouts pointus (skis) doivent être transportés avec les pointes tournées vers l'arrière du véhicule. Retirez tous les objets en vrac ou amovibles de la charge avant le chargement.
Page 29 WHISPBAR RAIL BAR S45W Placer les barres transversales à une distance minimale de 700 mm (27 1/2") lorsqu'aucune autre distance n'est indiquée dans les instructions de montage. Cela est particulièrement important pour le transport de charges longues. Placer les barres transversales à une distance minimale de 700 mm lorsqu'aucune autre distance n'est indiquée...
Page 30 WHISPBAR RAIL BAR S45W Montering første gang Pakk ut delene og kontroller innholdet. Kontakt din forhandler hvis deler mangler eller er skadet. Forsikre deg om at takstativet vender riktig vei mot fronten av bilen. Bruk nøklene for å ta av dekslene Hold nøkkelen i en vertikal posisjon og dra...
Page 31 WHISPBAR RAIL BAR S45W Finn Unbrakonøkkelen i en av føttene. Dra foten ut. Ta ut Unbrakonøkkelen ved å løfte den og dra den ut. Med bruk av Unbrakonøkkelen skru skruen i foten 10 ganger mot klokken.
Page 32 WHISPBAR RAIL BAR S45W Montering Plasser den ene enden av takstativet på motsatte tak rail og sving den løse enden slik at braketten sitter under railen og gummipakningen på toppen. Gjenta på neste stang Stengene skal være paralelle og monteres vinkelrett til takrail.
Page 33 WHISPBAR RAIL BAR S45W Skyv på plass Unbrakonøkkelen i en av føttene. Forsikre om at at alle føttene står i låst posisjon (horisontal) Skyv deksel in på foten. Du hører et "klikk" når dekselet er i låst posisjon Repeter for alle ender.
Page 34 WHISPBAR RAIL BAR S45W Advarsel: undersøk regelmessig at skruer er festet og strammet korrekt.
Page 35 WHISPBAR RAIL BAR S45W Vedlikehold Lange gjenstander bør alltd festes med elastiske stropper både foran og bak på bilen. Gjenstander med spiss ende bør alltid fraktes med den spisse enden bakover. Fjern alle løse gjenstander fra lasten før den festes på taket.
Page 36 WHISPBAR RAIL BAR S45W Se maksimalt tillatte lastekapasitet i bruksanvisningen. Man skal likevel aldri gå over anbefalt totalvekt for bilens tak. Last skal ikke henge utover siden på takstativet og alltid være jevnt plassert med tyngdepunkt så lavt som mulig.
Page 37 WHISPBAR RAIL BAR S45W Primeira instalação Retire as peças da embalagem e confirme o conteúdo. Contacte a sua loja no caso de faltarem peças ou na eventualidade de estarem danificadas. Certifique-se que a barra de tejadilho tem a parte frontal na direcção da frente do veículo.
Page 38 WHISPBAR RAIL BAR S45W Localize a chave hexagonal num dos pés da barra de tejadilho. Extenda o pé da barra para fora. Retire a chave hexagonal levantando a extremidade e puxando para fora. Utilizando a chave hexagonal desaperte o parafuso em 10 voltas.
Page 39 WHISPBAR RAIL BAR S45W Montagem Posicione uma das extremidades da barra na barra longitudinal oposta e deslize a outra extremidade por forma a que o gancho assente na base da barra longitudinal e que a guarnição de borracha assente correctamente no topo.
Page 40 WHISPBAR RAIL BAR S45W Insira a chave hexagonal no local para o efeito num dos pés da barra. Certifique-se que as fechaduras nos pés das barras estão na posição de fechado (horizontal). Faça deslizar a cobertura através do pé da barra.
Page 41 WHISPBAR RAIL BAR S45W ATENÇÃO: Verifique regularmente se os parafusos estão apertados.
Page 42 WHISPBAR RAIL BAR S45W Manutenção As cargas longas deverão ser seguras com cintas não elásticas na frente e na traseira do veículo. Objectos pontiagudos (ex. Skis) deverão ser transportados com a extremidade pontiaguda em direccão à traseira do automóvel. Retire todos os objectos soltos ou passiveis de se soltarem antes de iniciar o transporte.
Page 43 WHISPBAR RAIL BAR S45W Coloque as barras de tejadilho a uma distância minima de 700mm, quando não é específicada outra distância nas Instruções de Montagem. Especialmente importante ao transportar cargas longas. Sempre que voltar a colocar as barras no seu veículo, confirme se o conjunto formado pelas barras e respectivos pés...
Page 44 WHISPBAR RAIL BAR S45W Первая Установка Распакуйте установочный комплект и проверьте наличие всех компонентов. В случае отсутствия или повреждения каких либо компонентов обратитесь к вашему представителю Prorack Убедитесь что багажник установлен в правильном направлении Используйте ключи чтобы снять крышки багажника...
Page 45 WHISPBAR RAIL BAR S45W Найдите шестигранник в одном из упоров багажника. Вытяните упор. Выньте шестигранник, приподняв его и сдвинув в сторону. Используя шестигранник, ослабьте шуруп упора на 10 оборотов.
Page 46 WHISPBAR RAIL BAR S45W Установка Расположите один из концов поперечной дуги на противоположной поперечной дуге и поверните свободный конец таким образом, чтобы скоба оказалась под продольной дугой, а резиновая уплотняющая прокладка на ней. Повторите действия для другой поперечной дуги. Поперечные дуги должны располагаться...
Page 47 WHISPBAR RAIL BAR S45W Уберите шестигранный ключ обратно в один из упоров багажника. Убедитесь, что замки в упорах повернуты горизонтально. Вставьте заглушку в упор. Когда заглушка окажется на месте будет слышен щелчок. Повторите на всех четырёх установочных местах Проверьте, что багажник надежно...
Page 48 WHISPBAR RAIL BAR S45W ВНИМАНИЕ! Регулярно проверяйте тугость винтов...
Page 49 WHISPBAR RAIL BAR S45W Эксплуотация Длинные грузы должны быть закреплены неэластичными верёвками спереди и сзади автомобиля Остроконечные предметы (например лыжи) должны перевозится с острыми концами направленными назад. Снимите все плохо закреплённые предметы с вещей которые вы собираетесь везти перед тем как...
Page 50 WHISPBAR RAIL BAR S45W Установите поперечные балки с минимальным промежутком 700мм (27 1/2") если в инструкциях не указаны специальные размеры для вашего автомобиля. Ето поможет вам при перевозке длинных грузов. Если переустановив багажник вы считаете что он плохо прикреплён то...
Page 51 WHISPBAR RAIL BAR S45W LIMITED LIFETIME WARRANTY Technical Assistance or Replacement Parts: Contact your dealer or visit: www.whispbar.com or call (888) 925-4621 Monday through Friday, 7:00am to 5:00pm, PST This limited lifetime warranty covers all Whispbar-brand products* and rack components manufactured by Yakima Products, Inc.
Page 52 WHISPBAR RAIL BAR S45W WARRANTY & DISCLAIMER Yakima Australia Pty Ltd ABN 58 154 440 221 17 Hinkler Court, Brendale QLD 4500 Tel: 0800 4776 722 (NZ) or 1800 143 548 (AU) Email: warranty@yakima.co.nz or warranty@yakima.com.au Where the product is supplied to the customer for other than business purposes within the meaning of section 43 of the New Zealand Consumer Guarantees Act 1993, the provisions of that Act shall apply.
Page 53 WHISPBAR RAIL BAR S45W 4. The costs and expenses associated with making a claim under your warranty including the costs of complying with those instructions and of returning the product to Yakima or the Whispbar dealer will be borne by you.
Page 54 WHISPBAR RAIL BAR S45W Whispbar 5-Jahres-Garantie (EU) Whispbar ist stolz darauf, dass alle Produkte des Unternehmens nach höchsten Qualitätsstandards entwickelt, getestet und hergestellt werden. Zusätzlich verfügen alle in Europa verkauften Whispbar-Produkte über eine 5-Jahres-Garantie auf Material und Verarbeitung. I. Von der Garantie umfasste Waren und Garantierahmen Whispbar gewährt für Lastträgersysteme, Dachboxen und Zubehör, die/das von Whispbar hergestellt und unter dem Markennamen...
Page 55 WHISPBAR RAIL BAR S45W GARANTÍA LIMITADA DE POR VIDA SI NECESITA ASISTENCIA TÉCNICA O REPUESTOS Contacte un vendedor, visite el sitio www.whispbar.com o llame al (888)925-4621De lunes a viernes, 7:00 AM a 5:00 PM, hora del Pacífico Esta garantía limitada de por vida cubre todos los productos y accesorios de marca Whispbar, fabricados por Yakima Products, Inc.
Page 56 WHISPBAR RAIL BAR S45W Garantía Whispbar de 5 años (UE) En Whispbar estamos orgullosos de garantizar que todos nuestros productos son diseñados, probados y fabricados de acuerdo con las normas de calidad más exigentes. Además, todos los productos Whispbar vendidos en la UE disponen de una garantía de 5 años para los materiales y la mano de obra.
Page 57 WHISPBAR RAIL BAR S45W GARANTIE LIMITÉE À VIE POUR OBTENIR DES RENSEIGNEMENTS TECHNIQUES OU DES PIÈCES DE RECHANGE prière de contacter votre dépositaire, de consulter le site www.whispbar.com ou d’appeler au (888) 925-4621, du lundi au vendredi, entre 7 heures et 17 heures, heure du Pacifique.
Page 58 WHISPBAR RAIL BAR S45W Garantie quinquennale Whispbar (UE) Chez Whispbar, nous pouvons nous vanter de garantir que l'ensemble de nos produits est conçu, testé et fabriqué conformément aux exigences les plus strictes. Par ailleurs, tous les produits Whispbar vendus au sein de l'UE bénéficient d'une garantie quinquennale sur les pièces et la main d'oeuvre.
Page 59 WHISPBAR RAIL BAR S45W Whispbar 5 års garanti (EU) I Whispbar setter vi vår ære i å sørge for at alle produktene våre er konstruert, testet og produsert etter de høyeste kvalitetsstandardene. Alle Whispbar-produkter som selges i EU har dessuten 5 års garanti på materialer og utførelse.
Page 60 WHISPBAR RAIL BAR S45W Garantia de 5 anos da Whispbar (UE) Na Whispbar, orgulhamo-nos por garantir que todos os nossos produtos são concebidos, testados e fabricados de acordo com os mais elevados padrões de qualidade. Além disso, todos os produtos da Whispbar vendidos na UE têm uma garantia de 5 anos que abrange os materiais e o acabamento.
Page 61 WHISPBAR RAIL BAR S45W 5-летняя гарантия на продукцию Whispbar (ЕС) Компания Whispbar обеспечивает соблюдение высочайших стандартов качества при проектировании, тестировании и производстве всей своей продукции. Кроме того, для всех продаваемых в ЕС продуктов Whispbar предоставляется 5-летняя гарантия на материалы и качество изготовления.
