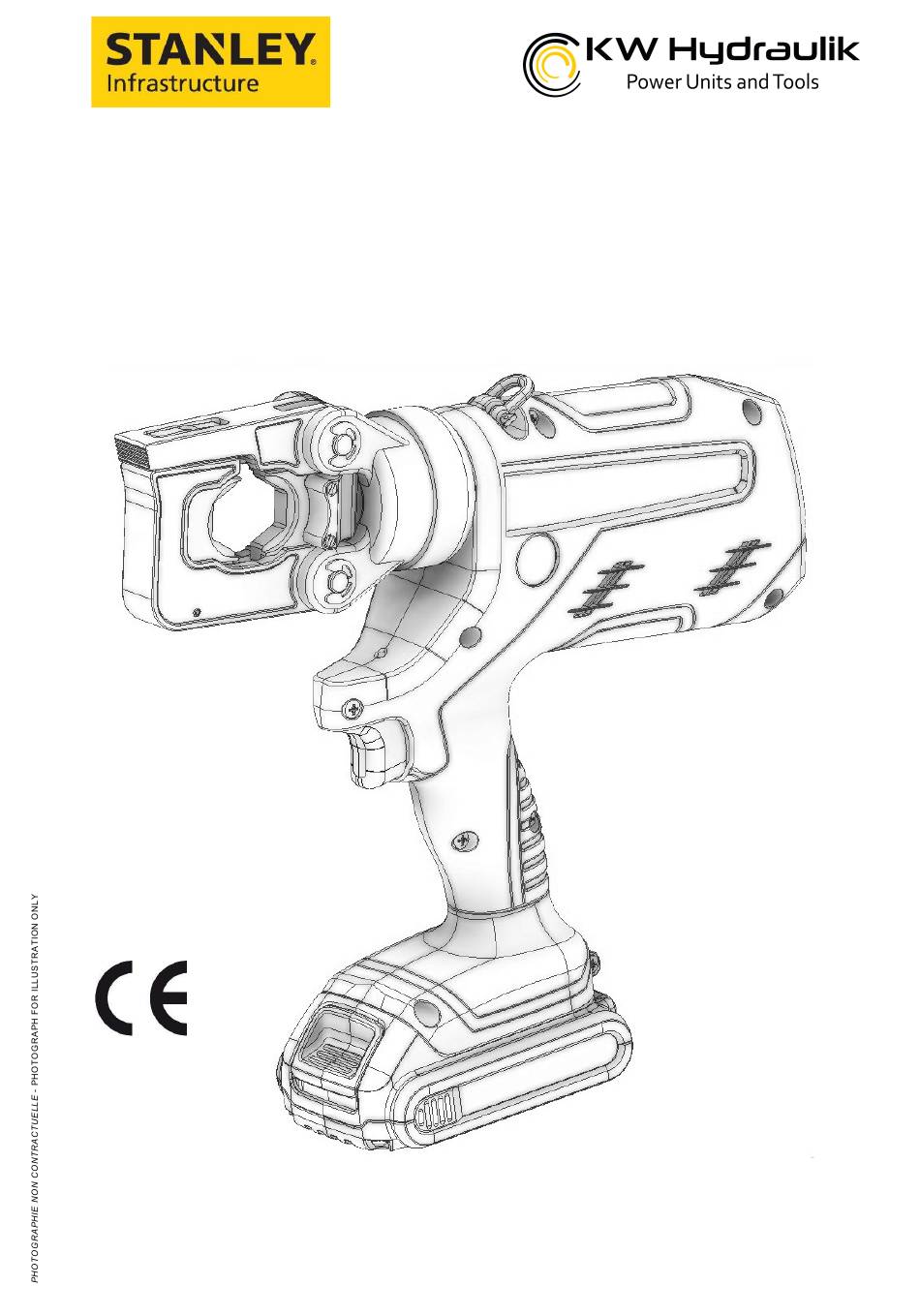

- Page 1 PRESSE HYDRAULIQUE SUR BATTERIE ELECTRO HYDRAULIC CRIMPING TOOL BPE055 MANUEL D’UTILISATION (NOTICE ORIGINALE) INSTRUCTION MANUAL...
- Page 2 KW Hydraulik GmbH Hydraulische Werkzeuge Köppelsdorfer Str. 132 D-96515 Sonneberg Germany +49 (3675) 421 980 + 49 (3675) 421 9811 info@kw-hydraulik.de www.kw-hydraulik.de www.dubuis-hydraulik.de www.stanley-hydraulik.de 0215 - BPE055 - 2...
- Page 3 CARACTÉRISTIQUES Français Force …………................................55kN Course …………................................13mm Batterie ……………………………………………………………………………………………........18VLi-ion Moteur …………................................18V Dimensions (avec batterie) …........................………... 285x60x270 Masse (avec batterie) ….…………………………………………………………………………………..……………... 3,150kg Sertissage hexagonal …..…….………..……………………………………………………………………………. 4 à 185mm² Niveau de puissance acoustique LwA ........................74,9 dB(A) Niveau de pression acoustique aux oreilles de l’opérateur …………………………………..…………...
- Page 4 DUBUIS et STANLEY Hydraulic Tools (ci-après dénommé «Stanley»), sous réserve des exceptions prévues ci-dessous, garantie les nouveaux outils pour une période d'un an à compter de la date d'expédition de Stanley, qui sont exempts de défauts en pièces et / ou main-d'œuvre au moment de la livraison.
- Page 5 CONSIGNES DE SÉCURITÉ Français PRESSE DE SERTISSAGE : POUR TRAVAILLER SANS DANGER AVEC CET OUTILLAGE, IL EST IMPÉRATIF DE LIRE LE MODE D’EM- PLOI ATTENTIVEMENT ET DE RESPECTER LES CONSIGNES QUI S’Y TROUVENT. LE NON-RESPECT DES CONSIGNES PRÉSENTES DANS CETTE NOTICE ENTRAÎNE L’ANNULATION DE LA GARANTIE L’outil est conforme aux normes de sécurité...
- Page 6 CONSIGNES DE SÉCURITÉ Français INSTRUCTIONS DE SÉCURITÉ Attention ! : Afin de réduire le risque de décharge électrique, de blessure et d’incendie lors de l’utilisation d’outils électriques, observez les mesures de sécurité fondamentales suivantes. Lisez et observez ces instructions avant d’utiliser l’outil. Conservez ces instructions de sécurité. CHOIX DE L’OUTIL : Utilisez l’outil adéquat.
- Page 7 UTILISATION DE L’OUTIL Français Sélectionner le jeu de matrices. Ouvrir la tête Glissez la batterie à fond dans l’outil jusqu’au clic de verrouillage. puis insérer le jeu de matrices dans la tête jus- qu'à l'encliquetage dans les poussoirs à bille. Mettre le connecteur à...
- Page 8 NOTES Français 0215 - BPE055 - 8...
- Page 9 GENERAL FEATURES English Force …………................................55kN Stroke …………................................13mm Battery ……………………………………………………………………………………………........18VLi-ion Motor ……………................................18V Dimensions (with battery) …........................………... 285x60x270 Weight (with battery) …..………..………………………………………………………………………..……………... 3,150kg Hexagonal crimping …..…….………..………………………………………………………………………...…. 4 to 185mm² Acoustic power level LwA ............................74.9 dB(A) Acoustic pressure level at operator ears ……………………………………………..…………...
- Page 10 DUBUIS and STANLEY Hydraulic Tools (hereinafter called “Stanley”), subject to the exceptions contained below, warrants new tools for a pe- riod of one year from the shipping date from Stanley, to be free of defects in material and/or workmanship at the time of delivery. Stanley will, at its option, repair or replace any tool or part of a tool, or new part, which is found defective upon examination by a Stanley authorized service outlet or by Stanley’s factories in Blois, France or Milwaukie, Oregon USA.
- Page 11 SAFETY INSTRUCTIONS English HYDRAULIC CRIMPING TOOL: TO WORK IN SAFE CONDITIONS WITH THIS TOOLING, IT IS IMPERATIVE TO READ CAREFULLY THE DIRECTIONS FOR USE AND TO FOLLOW THE INSTRUCTIONS IT CONTAINS. IF YOU DO NOT RESPECT THE INFORMATION WRITTEN IN THAT INSTRUCTION MANUAL THE WARRANTY WILL BE CANCELLED.
- Page 12 SAFETY INSTRUCTIONS English SAFETY INSTRUCTIONS Warning! In order to avoid any risk of electrical shocks, injuries and fire, please follow the enclosed safety instructions. Read and respect these instructions before using the machine. Keep this document. CHOICE OF TOOL: Use the appropriate tool. Do not use tools or adaptable devices of too low a power rating to undertake heavy work. Do not use tools for other purposes than the work for which they have been designed MAINTENANCE AND STORAGE: Store your tools in a safe place.
- Page 13 USING THE TOOL English Select the dies set. Open the head and then in- Slide the battery all the way into the sert the dies into the crimping head (ball headed tool until lock clicks. dowel). Put the connector with the cable inserted be-tween the two dies. CHECK THAT THE LOCK IS CLOSED CORRECTLY BEFORE CRIMPING Press the crimping trigger up to automatic return of the mobile die.
- Page 14 NOTES English 0215 - BPE055 - 14...
