5.3.
R
ACCORDEMENTS
La précision de la SOUND2 dépend fortement de la qualité du signal reçu depuis le microphone. Le
blindage et l'absence de câble de puissance permet d'assurer l'intégrité du signal transmis.
5.3.1.
Câble d'alimentation
5.3.1.1. Préparation du câble d'alimentation
La préparation du câble d'alimentation doit suivre les recommandations suivantes, notamment dans l'ordre
des connexions des câbles.
Il est interdit de connecter le câble d'alimentation directement à la carte électronique du boîtier. Le
câble d'alimentation client doit être connecté au connecteur fourni par HASLER Group. Le
connecteur sur le boîtier ne doit pas être dévissé/retiré.
Le non-respect de cette consigne dégagerait la responsabilité HASLER Group et l'équipement ne
serait plus couvert par la garantie.
Le câble d'alimentation est un connecteur non amovible. Il s'agit d'une connexion permanente.
Désactiver le dispositif de commutation avant de déconnecter l'équipement pour éviter les chocs
électriques.
Caractéristiques
Entrée :
Sortie :
L'alimentation électrique est connectée directement au convertisseur AC/DC.
Contrôler la référence sur le boîtier électronique, celui-ci doit être le numéro 2520.1000.
L'alimentation est acheminée via un connecteur rond.
5.3.1.2. Raccordement du câble d'alimentation
1. Démonter le connecteur d'alimentation en dévissant les 2 pièces plastiques.
2. Insérer le câble dans les 2 pièces plastiques.
3. Fixer un câble d'alimentation d'au moins 3 x 0,75 mm² sur la borne à vis du connecteur en respectant le
branchement (voir la
4. Fixer le câble avec le support, replacer le capuchon et serrer solidement le joint en caoutchouc.
5. Fixer le connecteur d'alimentation au boîtier (connecteur de droite).
Installation
Éd. a – Notice Originale

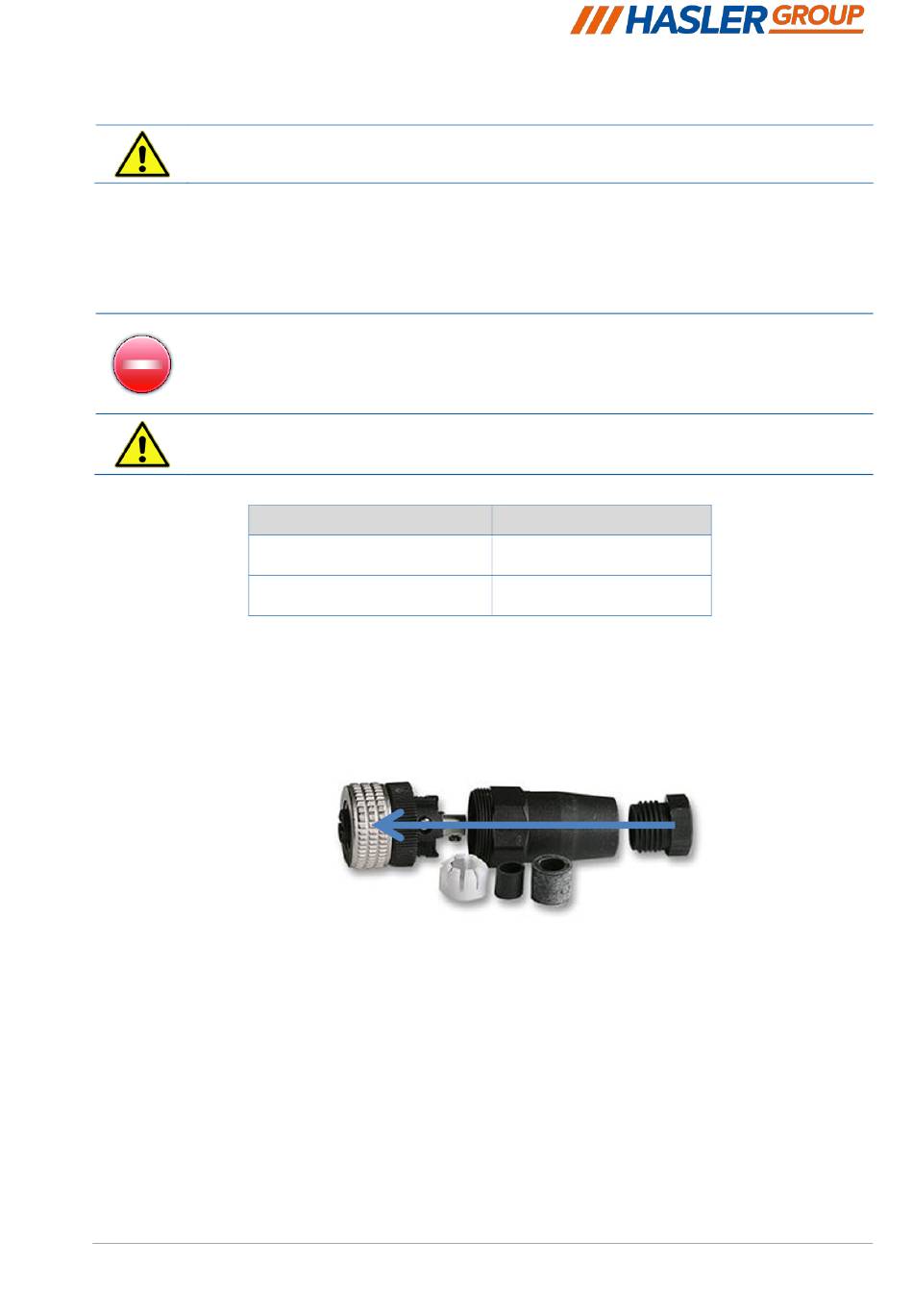

Figure 12 : Constitution du connecteur du câble d'alimentation
Figure
13).
05/01/2024
Valeurs
88 – 264 Vac
0,4 – 0,7 A
+ 12 V
2,1 A
Page 27 / 64
Réf. Doc. : SOUND2.940.001
