Montage- und Bedienungsanleitung für

Notice de montage et d'utilisation du

No. de commande 9211

Heimsport-Trainingsgerät

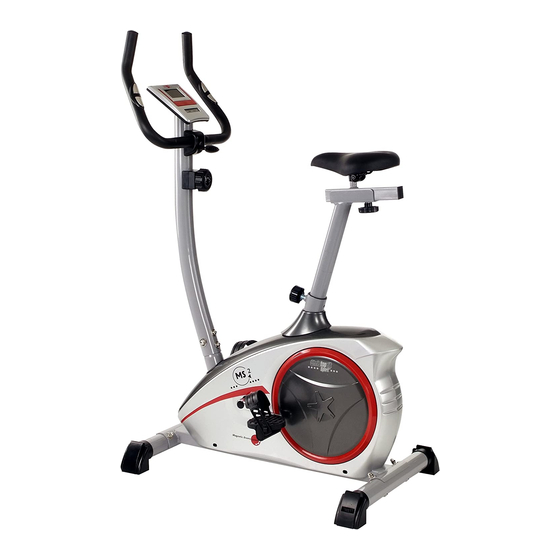

MS 2

Bestell-Nr. 9211

Инструкция по монтажу и эксплуатации

№ заказа 9211

Assembly and exercise instructions for

Order No. 9211

Montage- en bedieningshandleiding voor

Bestellnummer 9211

Sommaire des Matières pour Christopeit Sport MS 2

Page 1 Heimsport-Trainingsgerät MS 2 Montage- und Bedienungsanleitung für Assembly and exercise instructions for Bestell-Nr. 9211 Order No. 9211 Notice de montage et d’utilisation du Montage- en bedieningshandleiding voor No. de commande 9211 Bestellnummer 9211 Инструкция по монтажу и эксплуатации № заказа 9211...
Page 2 Inhaltsübersicht Contents Page 1. Wichtige Empfehlungen und Sicherheitshinweise Seite 2. Einzelteileübersicht Seite 3. Stückliste Seite 4. Montageanleitung mit Explosionsdarstellungen Seite 5. Benutzung des Gerätes Seite 10 Sommaire Page 6. Computeranleitung Seite 11 7. Trainingsanleitung Seite 12 Sehr geehrte Kundin, sehr geehrter Kunde Inhoudsopgave Pagina 31 Wir gratulieren Ihnen zum Kauf dieses Heimsport-Trainingsgerätes und...
Page 5 Stückliste - Ersatzteilliste Wenn ein Bauteil nicht in Ordnung ist oder fehlt, oder wenn Sie in Zukunft ein Ersatzteil benötigen, wenden Sie sich bitte an uns. MS 2 Best.-Nr. 9211 Technische Daten: Stand: 01. 05. 2010 Adresse: Top-Sports Gilles GmbH •...
Page 6 Abbildungs- Bezeichnung Abmessung Menge Montiert an ET-Nummer Stück Abbildungs Nr. Tretkurbelscheibe 36-9211-24-BT Flachriemen 430 PJ6 42+68 36-9211-25-BT Schraube M6x15 39-10120-SW Federring für M6 39-9865-SW C-clip 36-9111-39-BT Magnetbügelachse 36-9211-26-BT Magnetbügel 47+49 33-9211-10-SI Feder 1+48 36-9211-27-BT Schraube M5x50 1+48 39-10406 Mutter 39-10012 Federring für M10 39-9995...
Page 7 Montageanleitung Entnehmen Sie alle Einzelteile der Verpackung, legen diese auf den Bo- den und kontrollieren grob die Vollzähligkeit anhand der Montageschrit- te. Zu beachten ist dabei, dass einige Teile direkt mit dem Grundgestell verbunden sind und vormontiert wurden. Des Weiteren sind auch einige andere Einzelteile schon zu Einheiten zusammengefügt worden.
Page 8 Schritt 3: Montage des Lenkerstützrohres (12) am Grundrahmen (1). 1. Schieben Sie die Stützrohrverkleidung (38) auf das Stützrohr (12) auf. 2. Nehmen Sie das Lenkerstützrohr (12) mit dem bereits eingelegten Computerkabelstrang (3) zur Hand. Verbinden Sie den unten aus dem Lenkerstützrohr (12) ragenden Stecker des Computerkabelstranges (3) mit dem aus dem Grundgestell (1) ragenden Stecker des Sensorkabels (16).
Page 9 Schritt 5: Montage des Lenkers (7) und des Computers (17) am Stützrohr (12). 1. Führen Sie den Lenker (7) zur geöffneten Lenkeraufnahme am Stützrohr (12) und fädeln Sie die beiden Pulskabel durch die Öffnungen am Stützrohr nach oben heraus und schließen Sie dann die Lenkeraufnahme über den Lenker (7).
Page 10 Benutzung des Gerätes Transport des Gerätes: Es befinden sich 2 Transportrollen im vorderen Fuß. Um das Gerät an einen anderen Ort zu stellen oder zu lagern, fassen sie den Lenker und kippen Sie das Gerät auf den vorderen Fuß so weit, sodass sich das Gerät leicht auf den Transportrollen bewegen lässt und schieben Sie es zum gewünschten Ort.
Page 11 Computeranleitung für 9211 Der mitgelieferte Computer bietet den größten Trainingskomfort. Jeder Achtung: trainingsrelevante Wert wird in einem entsprechenden Sichtfenster angezeigt. Zur Pulsmessung müssen die beiden Kontaktflächen der Pulsmessgriff- Einheit (4) mit beiden Händen gleichzeitig gegriffen werden. Dabei sollten Vom Trainingsbeginn an werden die benötigte Zeit, die aktuelle sich die Kontaktflächen mittig in der Handinnenfläche befinden.
Page 12 Trainingsanleitung Um spürbare körperliche und gesundheitliche Verbesserungen zu erreichen, müssen für die Bestimmung des erforderlichen Trainingsaufwandes die folgenden Faktoren beachtet werden: 1. Intensität: Die Stufe der körperlichen Belastung beim Training muß den Punkt der normalen Belastung überschreiten, ohne dabei den Punkt der Atemlosigkeit und /oder der Erschöpfung zu erreichen.
Page 13 Contents 1. Summary of Parts Page 3 - 4 2. Important Recommendations and Safety Information Page 13 3. Parts List Page 14 - 15 4. Assembly Instructions With Exploded Diagrams Page 16 - 18 5. Mount, Use & Dismount Page 19 6.
Page 14 Parts List – Spare Parts List Please contact us if any components are defective or missing, or if you need any spare parts or replacements in future. MS 2 Order No. 9211 Technical data: Issue: 01. 05. 2010 Top-Sports Gilles GmbH Friedrichstr.
Page 15 Illustration Designation Dimensions Quantity Attached to ET number illustration No. Belt wheel 36-9211-24-BT Belt 430 PJ6 42+68 36-9211-25-BT Bolt M6x15 39-10120-SW Spring washer for M6 39-9865-SW Spring bushing 36-9111-39-BT Magnetic bracket axle 36-9211-26-BT Magnetic bracket 47+49 33-9211-10-SI Spring 1+48 36-9211-27-BT Bolt M5x50 1+48...
Page 16 Assembly Instructions Remove all the separate parts from the packaging, lay them on the floor and check roughly that all are there on the base of the assembly steps. Please note that a number of parts have been connected directly to the main frame and preassembled.
Page 17 Step 3: Attach the front post (12) at main frame (1). 1. Slide the handlebar support cover (38) onto the handlebar support (12). 2. Hold the handlebar support (12) with the computer cable (3) against the main frame holder. Connect the plug for the computer cable (3) coming out of the bottom of the handlebar support (12) of the computer with the matching plug for the sensor cable (16) coming out of the main frame (1).
Page 18 Step 5: Attach the handlebar (7) and computer (17) at handlebar support (12). 1. Guide the preassembled handlebar unit (7) through the upper part of the handlebar post (12) and push the pulse cable (4) through the holes at handlebar support into top position and close the bracket of handlebar holder.
Page 19 Mount, Use & Dismount Transportation of Equipment: There are two rollers equipped on the front foot. For moving, you can lift up the rear foot and drive it to where you would like to locate or store it. Adjustment – Seat Position For an effective workout, the seat must be adjusted properly.
Page 20 Computer instructions for 9211 Keys: The supplied computer allows the most convenient training. Every value 1. „F“ key: relevant to training is displayed in a corresponding window. Pressing this key once briefly makes it possible to change from one function From the beginning of the training session, the required time, the current to another, i.e.
Page 21 Training instructions You must consider the following factors in determining the amount of training effort required in order to attain tangible physical and health benefits: 1. Intensity: The level of physical exertion in training must exceed the level of normal exertion without reaching the point of breathlessness and / or exhaustion.
Page 22 Sommaire 1. Aperçu des pièces Page 2. Recommandations importantes et règles de sécurité Page 3. Nomenclature Page 23 - 24 4. Notice de montage avec écorchés Page 25 - 27 5. Monter, utiliser & descendre Page 6. Manuel d’utilisation du calculateur électronique Page 7.
Page 23 Liste des pièces- Liste des pièces de rechange Si une pièce n’est pas correcte, s’il manque une pièce ou si vous avez besoin d’une pièce de rechange à l’avenir, veuillez vous MS 2 N° de commande 9211 adresser à : Caractéristiques techniques : Version du : 01/ 05/ 2010 Système de freinage magnétique...
Page 24 Schéma Désignation Dimensions Quantité Monté sur Numéro ET n° en mm Unités schéma n° Axe de pédalier et roue à courroie 42+82 33-9211-09-SI Pédalier et roue à courroie 36-9211-24-BT Courroie trapézoidale 430 PJ6 42+68 36-9211-25-BT M6x15 39-10120-SW Bague ressort pour M6 39-9865-SW Bague de sécurité...
Page 25 Instructions de montage Sortez toutes les pièces de l’emballage, posez-les sur le sol et contrôlez si rien ne manque en vous basant grossièrement sur la étapes de montage. Il faut tenir compte du fait que certaines pièces ont été reliées au cadre et prémontrés.
Page 26 Etape n° 3: Montage de tube d’appui du guidon (12) 1. Glissez le revêtement (38) sur le tube d’appui du guidon (12). 2. Prenez le tube d’appui du guidon (12) avec le câble (3) de l’ordinateur déjà en place. Reliez la fiche pour le câble (3) de l’ordinateur sortant du bas du tube d’appui du guidon (12) à...
Page 27 Etape n° 5: Montage de l’ordinateur (17) et de guidon (7) sur d’appui du guidon (12). 1. Dirigez le guidon (7) vers le logement ouvert du guidon, au niveau du tube support (12) et fermez-le au-dessus du guidon (12). Mettez les deux câbles de pouls par les ouvertures à...
Page 28 Monter, utiliser & descendre Transport de la machine: La machine est équipée de 2 rouleaux sur le pied avant. Si vous voulez transporter la machine, soulevez le pied postérieur et roulez la machine vers la destination désirée. Réglage de la position de la selle Un entraînement efficace demande un correct réglage de la selle.
Page 29 Mode d’emploi de l’ordinateur 9211 L’ordinateur livré vous offre le plus grand confort d‘entraînement. Chaque Touches : 1. Touche „E“: valeur importante pour l’entraînement est affichée dans une fenêtre. Le temps nécessaire, la vitesse actuelle, la consommation de calories Pour fixer préalablement et par étape des valeurs dans les fonctions approximative, la distance parcourue et le pouls actuel sont affichés dès individuelles, appuyer une fois sur cette touche.
Page 30 Recommandations pour l’entraînement Les facteurs ci-après doivent être pris en compte pour la détermination de l’entraînement indispensable afin d’améliorer concrètement son physique et sa santé: 1. Intensité: L’entraînement n’aura d’effets positifs que si les efforts déployés dépassent ceux de la vie quotidienne, mais sans être hors d’haleine et/ou se sentir épui- sé.
Page 31 Inhoudsopgave 1. Overzicht van de losse delen pagina 3 - 4 2. Belangrijke aanbevelingen en veiligheidsinstructies pagina 31 3. Stuklijst pagina 32 - 33 4. Montagehandleiding met explosietekeningen pagina 34 - 36 5. Opstappen, Gebruiken & Afstappen pagina 37 6. Handleiding bij de computer pagina 38 7.
Page 32 Stuklijst - reserveonderdelenlijst Wanneer een bepaald onderdeel niet in orde is of ontbreekt, of wanneer u in de toekomst een reserveronderdeel nodig heeft, kunt MS 2 best.nr. 9211 u zich wenden tot: Technische specificatie: Stand: 01. 05. 2010 • Magnetisch remsysteem met Top-Sports Gilles GmbH •...
Page 33 Afbeeldings- Beschrijving Afmetingen Aantal Gemonteerd aan ET-nummer stuks afbeeldingsnr. Pedaalaandrijfschijf 36-9211-24-BT Flakke riem 430 PJ6 42+68 36-9211-25-BT Schroef M6x15 39-10120-SW Veerring voor M6 39-9865-SW Vastzetring 36-9111-39-BT Magneetbeugelas 36-9211-26-BT Magneetbeugel 47+49 33-9211-10-SI Veer 1+48 36-9211-27-BT Schroef M5x50 1+48 39-10406 Moer 39-10012 Veerring voor M10 39-9995...
Page 34 Montagehandleiding Neem alle losse onderdelen uit de verpakking, leg deze op de grond en bruto controleer aan de hand van de montageen staps of alle onderdelen aanwezig zijn. Hierbij moet er op worden gelet dat een aantal onderdelen rechtstreeks met het onderstel zijn verbonden en voorgemonteerd zijn.
Page 35 Stap 3: Montage van de stuurbuis (12) aan het onderstel (1). 1. Plaats de stuurbuis bekleiding (38) aan het stuubuis (12). 2. Pak de stuurbuis (12) waarin de computerkabel (3) al geplaatst is. Verbind de stekker voor de computerkabel (3) die uit de onderkant van de stuurbuis (12) steekt met de bijbehorende stekker voor de computerkabel (16) die uit het onderstel (1) steekt.
Page 36 Stap 5: Montage van de computer (17) en de stuur (7) aan de stuurbuis (12). 1. Voer het stuur (7) door de geopende stuurhouder op de stuurframe (12) en sluit u deze over het stuur (7). Voer het pols kabel (4) door de opening van de steunbuis (12) aan de bovenzijde uit de stuurbuis (12).
Page 37 Opstappen, Gebruiken & Afstappen Transport van Apparaat: Aan de voorzijde bevinden zich twee rollers. Om het apparaat te verplaatsen kunt u de achterzijde van het apparaat optillen en sturen naar waar u wilt om het te plaatsen of te stallen. Aanpassen –...
Page 38 Computerhandleiding voor 9211 De bijgeleverde computer zorgt voor een uitstekend trainingscomfort. Toetsen: Elke trainingsrelevante waarde wordt in het venster weergegeven. 1. „E“-toets: Vanaf het begin van de training worden de benodigde tijd, de actuele Door telkens één keer kort op deze toets te drukken kunnen waarden in snelheid, het verbruikte aantal calorieën, de afgelegde afstand en de de afzonderlijke functies trapsgewijs worden ingesteld.
Page 39 Trainingshandleiding De onderstaande factoren moeten in acht worden genomen bij het bepalen van de benodigde training voor het bereiken van een merkbare verbetering van uw figuur en gezondheid: 1. Intensiteit: De mate van lichamelijke belasting bij de training moet de normale belasting overschrijden, zonder dat u daarbij buiten adem en/of uitgeput raakt.
Page 40 Обзор содержания Важные рекомендации и указания по безопасности ctp. 2. Обзор отдельных деталей стр. 3. Спецификация стр. 41 - 42 4. Руководство по сборке с отдельными иллюстрациями стр. 43 - 45 5. Пользование тренажером стр. 6. Руководство по использованию компьютера стр.
Page 41 Спецификация - Список запасных частей Сняв упаковку, проверьте по списку, все ли детали на месте. MS 2 № заказа 9211 Если все в порядке, то можно начинать сборку. Если какой- нибудь агрегат не в порядке или отсутствует, обращайтесь к Технические характеристики...
Page 42 № Наименование Размеры в мм Кол-во Монтируется на № ЕТ-№ картинки штук Ось шатуна 42+82 33-9211-09-SI Диск шатуна 36-9211-24-BT Плоский ремень 430 PJ6 42+68 36-9211-25-BT Болт M6x15 39-10120-SW Пружинящее кольцо для M6 39-9865-SW Стопорное кольцо 36-9111-39-BT Крепление хомута магнита 36-9211-26-BT Хомут...
Page 43 Руководство по монтажу Пожалуйста, выньте все отдельные части из коробки и проверьте их на комплектность в соответствии со спецификацией. Примите во внимание, что некоторые части предварительно смонтированы. Шаг 1: Монтаж ножек (20+27) на основную раму (1) 1. Смонтируйте Колпачки ножек с транспортировочными роликами (18) посредством...
Page 44 Шаг 3: Монтаж опорной трубы руля (12) на основную раму (1) 1. Вставьте манжету Обшивка опорной трубы (38) на опорную трубу седла (12). 2. Возьмите опорную трубу руля (12) с предварительно смонтированным соединительным кабелем (3). Соедините штекер компьютерного кабеля (3), выходящий из опорной трубы руля (12), со штекером серводвигателя...
Page 45 Шаг 5: Монтаж руля (7) и компьютера (17) на опорную трубу руля (12) 1. Подведите руль (7) к открытому креплению руля на опорной трубу руля (12) и закройте его над рулем (7). 2. Вставьте оболочки рукоятки (10) на руль (7). 3.
Page 46 Пользование тренажером Пользование тренажером На передней ножке находятся два транспортировочных ролика. Для того, чтобы передвинуть тренажер на другое место или поместить на место хранения, возьмитесь за руль и наклоните тренажер на переднюю ножку так, чтобы тренажер можно было легко передвинуть с помощью транспортировочных роликов на нужное место. Регулировка...
Page 47 Руководство по использованию компьютера на тренажере серии 9211 для данной функции не производится. (Границы показаний 40- 240 Входящий в комплект оборудования тренажера компьютер обеспечит Вам максимальный комфорт во время тренировки. Любой важный для ударов в минуту) тренировочного процесса показатель отражается на дисплее. Внимание: Для...
Page 48 ИНСТРУКЦИЯ ПО ТРЕНИРОВКЕ Вы должны учитывать следующие факторы, чтобы определить верные параметры тренировок для достижения ощутимых физических результатов и пользы для здоровья. Интенсивность Уровень физических нагрузок при тренировках должен превышать уровень нормальных физических нагрузок, но вы не должны задыхаться и сильно переутомляться. Удобной мерой эффективности тренировки...
