Manuel de
l'utilisateur
Récepteur
R70
Installation

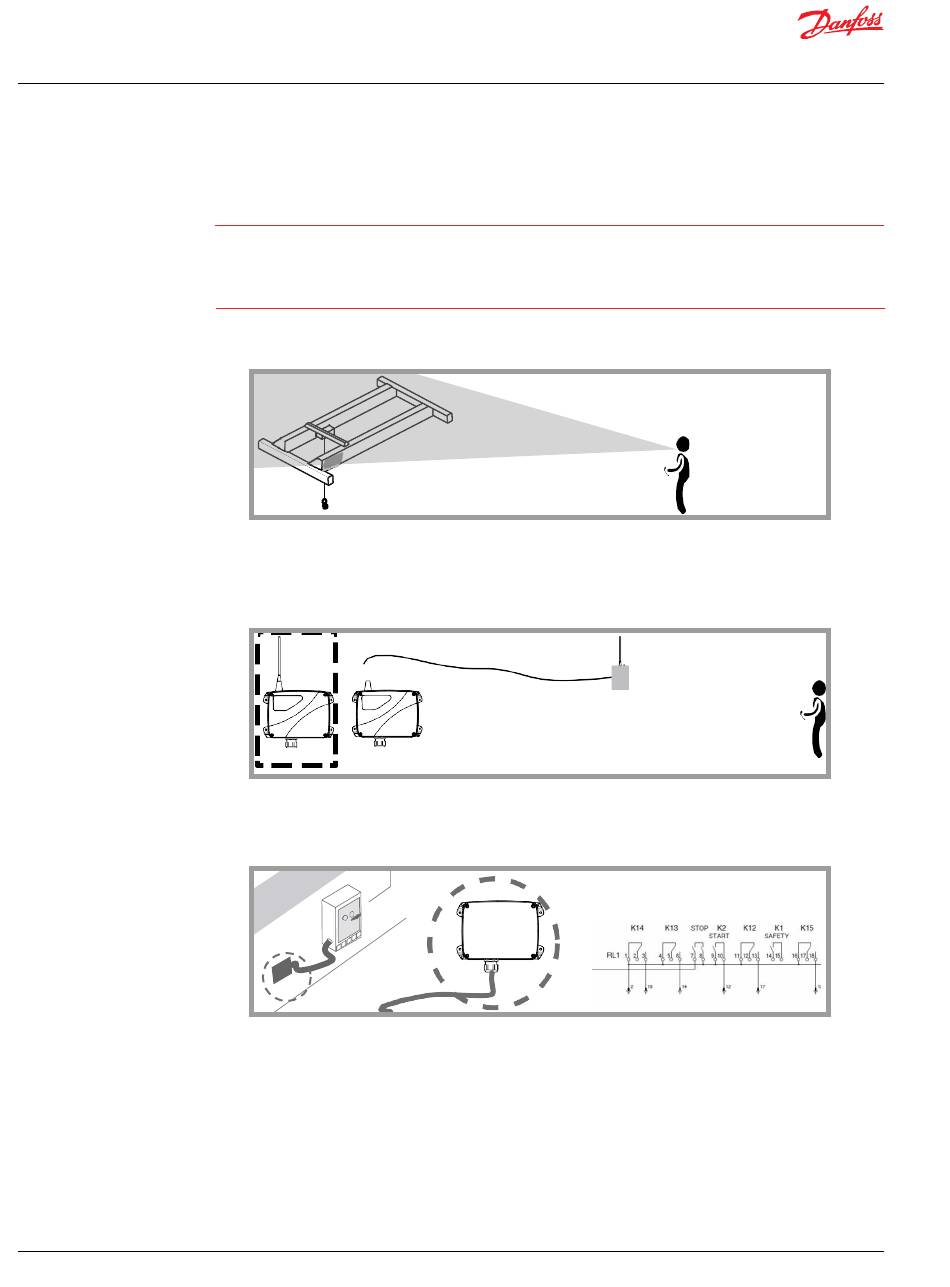

Installation du
récepteur R70
©
8|
Danfoss | Janvier 2019
Les informations ci-dessous décrivent les dangers auxquels il faut faire attention pendant
l'installation et les étapes pour localiser le récepteur.
Risque de choc
Arrêtez complètement la machine lorsque vous installez le récepteur.
Vérifiez l'alimentation électrique et coupez l'interrupteur principal pour débrancher le câble
d'interface entre le récepteur et le boîtier électrique de la machine.
1. Trouvez un endroit facilement accessible et dégagé avec une vision directe entre l'antenne du
récepteur et la zone de travail de l'émetteur.
2. Facultatif : s'il est difficile d'obtenir une vision directe entre l'antenne du récepteur et la zone de
travail de l'émetteur, il est recommandé d'utiliser une antenne étendue dans un endroit dégagé
(uniquement pour les modèles qui permettent une antenne).
Dans les zones de fortes vibrations, l'utilisation d'amortisseurs est conseillée.
3. Procédez au raccordement de l'alimentation électrique. Utilisez le schéma de connexion fourni
avec le système, où sont détaillées les correspondances entre les manœuvres de l'émetteur et les
sorties du récepteur.
4. Vérifiez l'installation électrique et vérifiez s'il y a une option pour connecter le câble neutre ou le
câble de terre. Dans ce cas, n'oubliez pas de connecter le câble de terre.
L'utilisation de câbles ignifuges ou retardateurs de flamme est recommandée pour la connexion.
BC292463889594en-000101
