- Page 1 GUIDE DE L’UTILISATEUR 10074 - Version 1.0 Juin 2013...

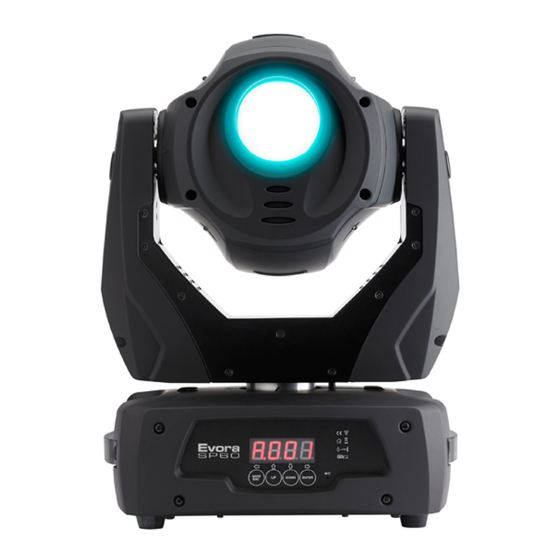

- Page 2 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Page 2...
- Page 3 Seuls les services techniques compétents et reconnus par jamais les capots. Il n’y a aucune pièce réparable par l’utilisateur à l’intérieur. CONTEST sont habilités à réaliser la maintenance de cet appareil. Contactez un service technique compétent pour la maintenance de cet appareil.
- Page 4 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 2 - Introduction Nous vous remercions d’avoir choisi la lyre Evora-SP60. Vous possédez maintenant un appareil de grande qualité, puissant et intelligent, qui saura de par ses multiples possibilités donner de l’éclat à vos soirées, animations, concerts...
- Page 5 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 9 - Sortie DMX sur XLR 3 broches 10 - Entrée DMX sur XLR 3 broches 11 - Sortie DMX sur XLR 5 broches 12 - Entrée DMX sur XLR 5 broches 13 - Interrupteur de mise sous tension 14 - fusible Fusible : 3,15A - 250V ;...
- Page 6 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 6 - Câblage et adressage Branchement de la télécommande DMX : Branchez la prise femelle de votre câble XLR à la sortie XLR de votre télécommande DMX et la prise mâle à l’entrée de la lyre.
- Page 7 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 7 - Les menus Les menus de la Evora-SP60 permettent de configurer l'appareil afin d'adapter son fonctionnement aux différents types d'utilisation. L'accès au menu principal se fait en appuyant sur la touche MODE / ESC. Pour vous déplacer dans les sous-menus, utilisez les touches UP et DOWN.
- Page 8 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes Affichage des valeurs DMX et Inversion de l'afficheur Affichage de la valeur DMX de chaque canal Inversion de l'affichage (180°) Extinction automatique de l’afficheur Verrouillage du clavier Le clavier peut être déverrouillé de deux manières : 1 - Lors de la prochaine mise sous tension de la Evora- SP60 2 - En appuyant 3 secondes sur la touche MENU...
- Page 9 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 7.2 Le menu SET (suite) Délais avant l'arrêt des moteurs et de la LED en cas d'absence de signal DMX Ce délai est réglable de 1 minute à 99 minutes Vous pouvez aussi annuler cette fonction en sélectionnant la valeur "OFF".
- Page 10 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 7.5 Le menu EDIT Ce menu vous permet d'éditer la séquence interne qui se déclenche avec la commande RUN du menu MODE. Nombre de scènes de la séquence. Vous disposez de 48 scènes libres.
- Page 11 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 8 - Les canaux DMX et leurs fonctions CANAL 1 : Roue de couleurs 000 - 014 Ouvert / Blanc 015 - 029 Couleur 1 = Vert clair 030 - 044 Couleur 2 = Bleu 045 - 059...
- Page 12 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes CANAL 3 : Indexation et rotation des gobos 000 - 127 Indexation des gobos 128 - 189 Rotation des gobos dans le sens horaire : De rapide vers lent 190 - 193 Pas de rotation 194 - 255...
- Page 13 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes CANAL 7 : Prisme rotatif à 3 facettes, prisme/ Gobo macros 000 - 031 Ouvert 032 - 063 Prisme 3 facettes 064 - 095 Prisme 3D 096 - 127 Frost 128 - 135 Macro 1...
- Page 14 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes CANAL 10 : Shutter et Strobe 000 - 031 LED éteinte 032 - 063 LED allumée 064 - 095 Effet Strobe de lent vers rapide 096 - 127 LED allumée 128 - 159 Effet pulse...
- Page 15 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes CANAL 13 : Mouvement PAN 16 bits* 000 - 255 Réglage fin du mouvement PAN CANAL 14 : Mouvement TILT 16 bits* 000 - 255 Réglage fin du mouvement TILT * Le mode 16 bits est accessible via la fonction du menu (voir paragraphe 7.2).
- Page 16 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 9.3 Remplacement des gobos Chaque gobo est monté dans une cage supportant l’engrenage qui permet sa rotation. Chaque cage est démontable séparément pour faciliter le remplacement des gobos. Pour retirer une cage à...
- Page 17 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 10 - Les messages d'erreur Quand vous allumez la lyre, elle fera tout d’abord une initialisation. Vous pourrez voir « XXEr » sur l’afficheur de votre lyre quand il y aura un problème avec un ou plusieurs canaux. Par exemple si vous avez un problème sur le canal 1 le message d’erreur sera alors «...
- Page 18 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 11 - Ouverture et puissance lumineuse Intensité (lux) 7350 1970 1130 15° Distance (m) Diamètre (m) Ø 0,63 Ø 1,20 Ø 1,55 12 - Dimensions Page 18...
- Page 19 Evora-SP60 - Lyre compacte à LED 60W avec focus motorisé et prismes 13 - Notes Page 19...
- Page 20 La société CONTEST® apporte le plus grand soin à la fabrication de ses produits pour vous garantir la meilleure qualité. Des modifications peuvent donc être effectuées sans notification préalable. C'est pourquoi les caractéristiques techniques et la configuration physique des produits peuvent différer des spécifications et illustrations présentées dans ce manuel.
