2.6

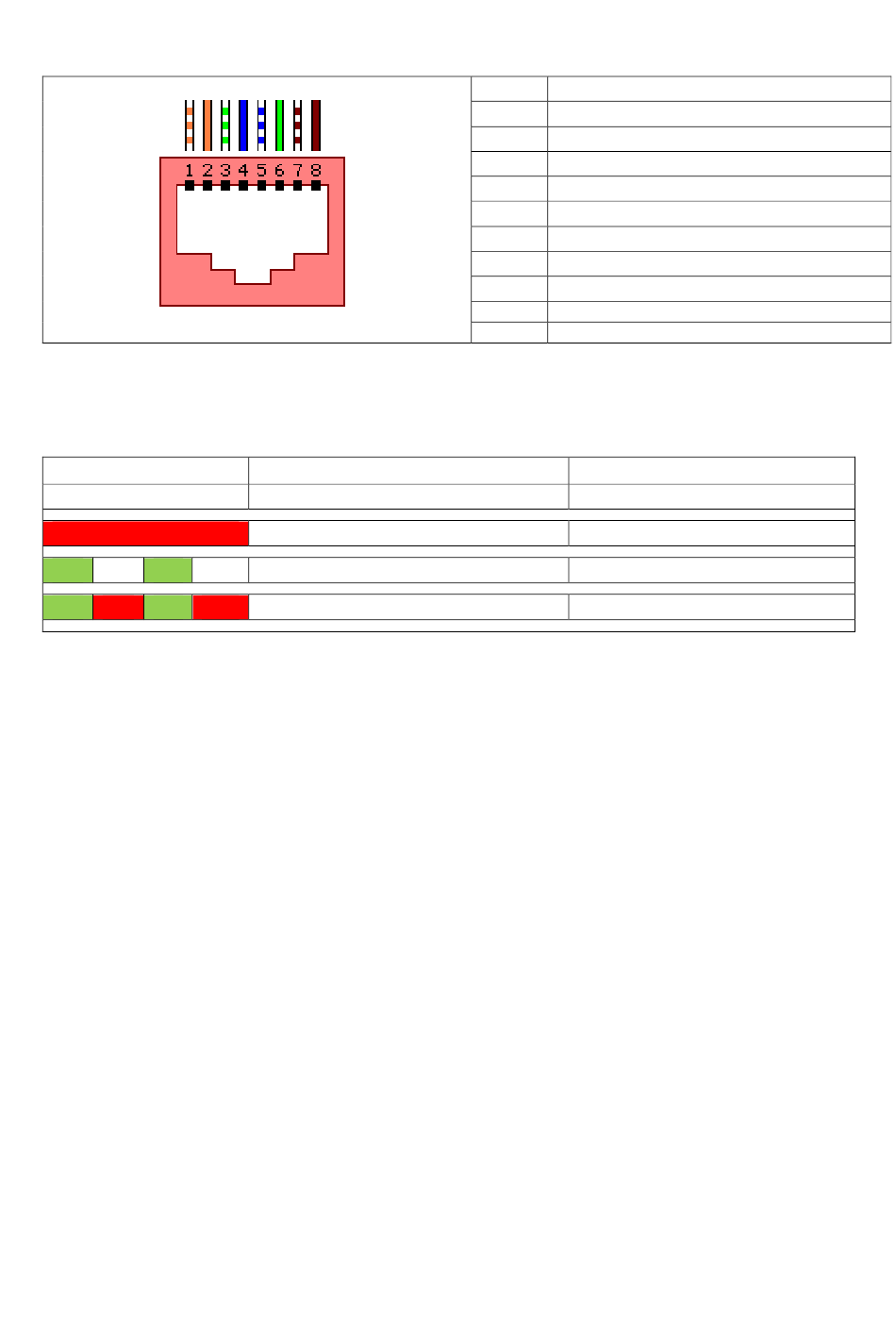

Affectation des broches RS 485 LAN
2.7
État des voyants
La LED du SMART METER informe l'utilisateur de l'état interne.
Signalisation LED
Off
3
Installation
Avant de commencer à utiliser le SMART METER, toutes les précautions de sécurité applicables à
votre pays et les règles générales de sécurité doivent être prises. Ne travaillez jamais sur un système
avec un réseau connecté.
Seuls quelques réglages sont nécessaires pour mettre le SMART METER en service.
Le plus important, ce sont les réglages du transformateur de courant.
3.1
Première mise en service
Veuillez suivre les instructions ci-dessous lorsque vous allumez le SMART METER pour la première
fois.
Démarrez le SMART METER en appliquant une tension à L1 et N si vous avez un système
monophasé ou à L1, L2 et L3 avec N si vous avez un système triphasé. Si le SMART METER
fonctionne correctement, la LED clignotera en vert.
Si vous utilisez une connexion LAN, assurez-vous que votre ordinateur est sur le même
réseau et possède une adresse IP dans la même plage. Si vous utilisez le serveur DHCP, vous
devez connaître l'adresse IP du SMART METER.
Connectez-vous au serveur Web intégré en saisissant l'adresse IP dans un navigateur Web.
Signification
Pas d'alimentation ou erreur interne
Erreur interne
Fonctionnement normal
Erreur de câblage ou alimentation
Pin
Occupation
1
Pas connecté
2
RS-232 TX
3
RS-232 RX
4
RS-485 B (D-) RTU A
5
RS-485 A (D+) RTU A
6
GND
7
RS-485 B (D-) RTU B
8
RS-485 A (D+) RTU B
Contactez le support
Contactez le support
Vérifier l'installation
Réparer
