Mode d'emploi

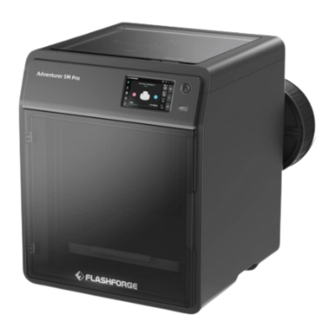

Adventurer 5M Pro
1. Consultez ce guide pour configurer l'imprimante.
AVERTISSEMENT
2. Chaud ! Évitez de toucher la buse en cours d'utilisation.
3. Les pièces mobiles peuvent blesser. Ne portez pas de gants ni
d'autres éléments pouvant s'enchevêtrer.
Avis de sécurité
N'allumez l'imprimante qu'une fois l'installation terminée.
A02
Publicité
Manuels Connexes pour Flashforge Adventurer 5M Pro
Sommaire des Matières pour Flashforge Adventurer 5M Pro
- Page 1 Mode d’emploi Adventurer 5M Pro 1. Consultez ce guide pour configurer l’imprimante. AVERTISSEMENT 2. Chaud ! Évitez de toucher la buse en cours d'utilisation. 3. Les pièces mobiles peuvent blesser. Ne portez pas de gants ni d'autres éléments pouvant s'enchevêtrer.
- Page 3 TABLE DES MATIÈRES Remarque 1. Présentation de l'appareil 1.1 - Composants 1.2 - Paramètres 2. Configuration initiale 2.1 - Déballage 2.2 - Contenu de l'emballage 2.3 - Pose du support de bobine 2.4 - Déblocage de la plaque 2.5 - Première impression 3.
- Page 4 Évitez l’exposition à l’humidité et au soleil. L’humidité augmente le risque de fuite de courant. L’exposition au soleil accélère le vieillissement des pièces en plastique. N'utilisez que le cordon d'alimentation fourni par Flashforge. N'utilisez pas cet appareil pendant un orage.
- Page 5 Flashforge ne se portera responsable d'aucun accident découlant du démontage ou d'une modification de l'appareil par le client. Personne n'a le droit de modifier ou de traduire ce mode d'emploi sans l'autorisation de Flashforge. Ce mode d'emploi est protégé par copyright et Flashforge se réserve le droit d‘interprétation finale.
- Page 6 1.Présentation de l'appareil 1.1 Composants 1. Couvercle supérieur 2. Extrudeuse 3. Bouton interrupteur 4. Écran tactile 5. Porte avant 6. Ventilateur de refroidissement auxiliaire 7. Plaque de construction 8. Port USB 9. Filtre à air 10. Trous de vis pour le support de bobine 11.
- Page 7 1.2 Paramètres Nom de la machine Adventurer 5M Pro Nombre d'extrudeuses Précision d'impression ±0.1mm [test basé sur cubes de 100 mm] Précision de positionnement Axes X/Y : 0,0125 mm ; axe Z : 0,0025 mm Épaisseur de couche De 0,1 à 0,4 mm Volume de construction 220 x 220 x 220mm Diamètre de la buse...
- Page 8 2. Configuration initiale 2.1 Déballage Avis de sécurité : N’allumez l’imprimante qu’une fois l’installation terminée. 1. Ouvrez la boîte. 2. Retirez la mousse, le guide de démarrage rapide et la carte de service après-vente. 3. Sortez la machine, placez-la sur une 4.
- Page 9 6. Déplacez la musse de la chambre dans la direction de flèche. 7. Retirez la mousse.
- Page 10 2.2 Contenu de l'emballage Cordon Carte de service Imprimante 3D Filament d'alimentation après-vente Guide de Support de bobine Graisse Buse de 0,6 mm démarrage rapide (avec 2 vis) Colle Clé USB Poinçon de Tournevis débouchage Pince coupante Clé Allen diagonale...
- Page 11 2.3 Pose du support de bobine 1. Sortez les deux vis et le support de bobine de la boîte d’accessoires. 2. Fixez le support de bobine dans la position illustrée à l’aide des deux vis. (Remarque : serrez ces vis avec une clé Allen de 2,0 mm.)
- Page 12 2.4 Déblocage de la plaque de construction Remarque Vérifiez que la plateforme a été dégagée! Retirez à l’aide d’une clé Allen de 2,0 mm les quatre vis qui fixent la plaque de construction (voir la flèche).
- Page 13 2.5 Première impression * La disposition de l’interface peut changer à chaque mise à niveau du microprogramme. 1. Branchez l’alimentation, allumez l’interrupteur M/A et pressez le bouton interrupteur pour allumer l’écran. Bouton interrupteur Interrupteur marche/arrêt 2. En suivant le guide affiché à l’écran, sélectionnez la langue.
- Page 14 4. Chargez le filament selon les instructions de premier démarrage qui s’affichent : a. Coupez l’extrémité courbe du filament. b. Suspendez le filament au support de bobine. Passez-le dans le capteur jusqu’à le voir émerger à l’autre bout du tube. Poussez-le dans le rouleau débiteur jusqu’à ce qu’il bute (*Pour la 1e impression et la configuration initiale, filament PLA requis).
- Page 15 C3. Le filament avancera après le chauffage. L‘extrusion avec succès par la buse indique le succès du chargement. Enfin, vérifiez que le tube de guidage est correctement inséré. En cas de non-extrusion, insérez à la main et cliquez [Retour] pour réessayer. Remarque Tâtez le mouvement du filament jusqu’à...
- Page 16 3. Impression en cours 3.1 Chargement et changement du filament 3.1.1 Chargement du filament Cliquez sur [ ] pour entrer à l’interface de chargement du filament et suivre les invites pour le réaliser. 3.1.2 Changement de filament 1. Cliquez sur [ ] - [ ], et suivez les invites pour effectuer le changement de filament.
- Page 17 2. Retirez le tube de guidage et coupez le filament. 3. Sortez le filament coupé en tirant dessus, et insérez le nouveau filament dans le tube. Si vous changez de matériau, cliquez sur [PLA] pour sélectionner le matériau voulu.
- Page 18 4. Cliquez sur [Démarrer], attendez que l’extrudeuse ait chauffé et le filament avancera. Une fois le filament précédent extrudé, insérez le nouveau filament et observez son avancement et son extrusion. Si le nouveau filament sort de la buse régulièrement, le changement a réussi. Sinon, insérez-le à...
- Page 19 3.2 Connexion au réseau Cliquez sur [ ] - [ ] pour entrer à l’interface de connexion. 3.2.1 Connexion réseau sans fil Activez l’interrupteur de la WiFi, et touchez pour vous connecter au réseau sans fil correspondant. Une fois connecté avec succès, le réseau sera marqué et une icône [ ] s’affichera en haut à...
- Page 20 Une fois l’imprimante connectée au réseau avec succès, ouvrez FlashPrint 5. Le tranchage terminé, cliquez sur [Imprimer] dans le menu et sélectionnez Adventurer 5M Pro pour vous y connecter. Pour ce faire, vous pouvez saisir l’adresse IP ou effectuer une recherche automatique.
- Page 21 Vous pouvez voir l’adresse IP en faisant un appui long sur le réseau connecté, ou un clic sur ] - [ ] dans l’interface info. 3.3.3 Impression via cloud Impression via FlashCloud 1. Cliquez sur [ ] - [ ], allumez FlashCloud et voyez le code d’inscription.
- Page 22 Une fois connecté, cliquez sur l’icône en haut à droite, sur [Paramètres] et sur [Code PIN] dans le menu pour trouver le code PIN. Après avoir connecté l’Adventurer 5M Pro au réseau, allumez l’interrupteur du cloud Polar et saisissez le compte et le code PIN.
- Page 23 3.4 Connexion de la caméra 1. Cliquez sur [ ] - [ ] pour allumer la 2. Une fois connecté à FlashPrint 5, vous verrez caméra. des images en temps réel via FlashPrint 5 - [Contrôle multi-machines]. 3. Allumez la vidéo, et des fichiers vidéo seront générés une fois le modèle imprimé. Vous pouvez les exporter vers une clé...
- Page 24 3.5 Retrait du modèle après l’impression Après l’impression, la buse et la plaque de construction peuvent être encore Remarque brûlantes. Il est recommandé de les laisser refroidir avant de retirer le modèle. L’impression terminée, retirez directement la plaque en acier flexible et courbez la plateforme pour retirer le modèle.
- Page 25 Instructions : Cliquez sur [ ] - [ ] pour entrer à l’interface de nivellement et d’étalonnage. Choisissez [Nivellement] ou [Test de vibrations], cliquez sur [Démarrer], et l’opération choisie s’effectuera. (Remarque : avant d’étalonner, retirez tout corps étranger de la plateforme et du bout de la buse.) 4.2 Filtrage de l'air L’imprimante est dotée de mécanismes de filtrage de la circulation interne et externe de l’air pour différents matériaux.
- Page 26 5. Maintenance 5.1 Suggestions sur l’utilisation de la plaque 1. La plaque en PEI thermolaquée doit être enduite de colle et accepte les matériaux PLA, PETG, PLA-CF, PETG-CF, ABS et ASA. Pas besoin de colle pour l’impression en TPU. Cette plaque est fournie avec l’imprimante.
- Page 27 6. Q et R Q1. Comment déboucher la buse ? Méthode 1 : cliquez sur [Charger] et chauffez la buse à la température requise pour le filament utilisé. Une fois chauffée, retirez le tube et vérifiez si le filament n’est pas plié et si son extrémité...
- Page 28 Pour savoir si elle est en place : 1. Veillez à enfoncer la buse jusqu’au fond et fermement. 2. Vérifiez si l’installation est correcte : a. Vérifiez la position des agrafes rouges droite et gauche. √ b. Vérifiez si la fente de la buse est de niveau avec le bas de l’extrudeuse (si le couvercle avant de celle-ci vous bloque la vue, vous pouvez le retirer pour regarder).
- Page 29 Q4. Que faire si en début d’impression l’extrudeuse bouge sans rien extruder après avoir cliqué sur le modèle pour l’imprimer ? 1. Regardez le tube pour vérifier si le filament est bien entré dans la buse. Sinon, cliquez sur [Charger] jusqu’à le voir émerger. 2.
- Page 30 Beaucoup de questions sont répondues dans le site Web officiel de Flashforge en anglais www.flashforge.com. Vous pouvez joindre l’équipe d’après-vente de Flashforge au téléphone de 8 à 17 h du lundi au samedi. Si vous nous appelez en dehors des heures de travail, nous répondrons à votre requête dès le jour ouvrable suivant.
- Page 32 Suivez-nous Adresse : 3rd Floor, Building 2, No. 8 South Daxing Street, Tangxia Town, Dongguan City, Guangdong Province Téléassistance : +86 579 82273989 support@flashforge.com...
