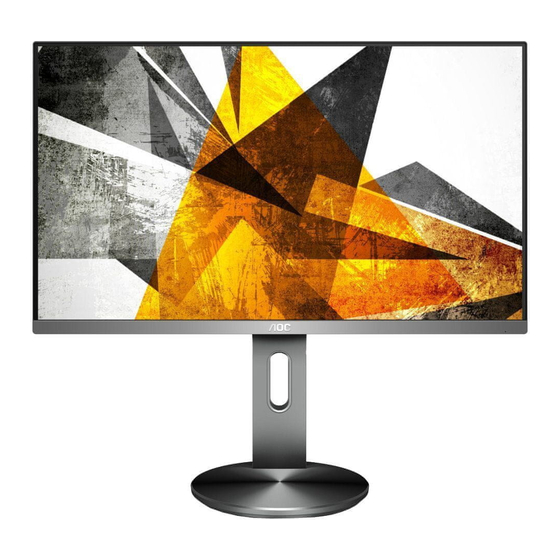

- Page 1 Manuel d’utilisation du moniteur LCD U2790PQU Rétroéclairage LED www.aoc.com ©2018 AOC. All Rights Reserved.
- Page 2 Sécurité ..................................3 Conventions nationales ............................3 Alimentation ................................ 4 Installation ................................5 Nettoyage ................................6 Autre .................................. 7 Réglages ..................................8 Contenu de la boîte ............................... 8 Installation de la base ............................9 Réglage de l'angle de visualisation ........................10 Connexion du moniteur ............................
- Page 3 Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d'une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à...
- Page 4 Alimentation Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d'une fiche munie d'une borne terre, c'est-à-dire une fiche comportant une troisième broche pour la mise à...
- Page 5 Installation N'installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu'un ou d'être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été...
- Page 6 Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d'un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l'eau n'entre pas dans l'appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l'écran.
- Page 7 Autre S'il y a une odeur bizarre, des bruits ou de la fumée venant de l'appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à...
- Page 8 Carte de garantie Manuel sur CD Base Stand Cordon d’alimentation HDMI Certains câbles de signal (les câbles, DP, HDMI,USB) Manuel sur CD seront fournis pour tous les pays et régions. Vérifiez auprès de votre revendeur local ou un bureau local de AOC.
- Page 9 Installation de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Placez le moniteur sur une face douce et molle pour éviter de le rayer. Réglage : Retirer :...
- Page 10 Réglage de l'angle de visualisation Pour une vision optimale il est recommandé d'avoir une vision de face sur le moniteur, ensuite réglez l'angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l'angle . REMARQUE : Ne pas ajuster l'angle de vue par plus de 21 degrés pour éviter de causer des dommages.
- Page 11 Connexion du moniteur Branchement des câbles à l'arrière du moniteur et de l'ordinateur : Alimentation HDMI-1 HDMI-2 Earphone USB3.0-PC(USB Amont) USB 3.0+ chargement rapide USB3.0 Pour protéger votre équipement, éteignez toujours le PC et le moniteur LCD avant d'effectuer les branchements. Connexion des câbles à...
- Page 12 Reconnectez les câbles. Veuillez vous reporter au manuel de l'utilisateur qui accompagne le bras de montage mural optionnel pour les instructions concernant la fixation sur le mur. Remarque: Les trous de vis de montage VESA ne sont pas disponibles sur tous les modèles, veuillez vérifier auprès de votre revendeur ou du département officiel de AOC.
- Page 13 Réglage Touches de raccourci Menu/Enter/ Alimentation Source/Auto/Quitter Volume Clear Vision Marche-arrêt/Menu/Entrer Appuyez sur le bouton Marche-arrêt pour allumer le moniteur. Lorsqu'il n'y a pas d'affichage à l'écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur Volume Lorsqu'il n'y a pas d'OSD, appuyez sur le bouton Volume ( ) pour activer la barre de réglage du volume, et...
- Page 14 Clear Vision Lorsque le menu OSD est fermé, appuyez sur le bouton « » pour activer Clear Vision. Utilisez les boutons « » ou « » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). Appuyez et maintenez la touche «...
- Page 15 OSD Setting (Réglages d'OSD) Instructions simples et basiques sur les touches de contrôle Appuyez sur le bouton MENU pour ouvrir la fenêtre du menu OSD. Appuyez sur pour naviguer les fonctions. Une fois que la fonction désirée est en surbrillance, appuyez sur le ▼...
- Page 16 Luminance MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Luminance), puis appuyez sur ▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100...
- Page 17 Image Setup (Réglage de l’image) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Image Setup) (Réglage de l’image), puis appuyez sur ▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Clock Régler l’horloge de l’image pour réduire les parasites sur les 0-100...
- Page 18 Color Setup (Réglage de la couleur) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Color Setup) (Configuration des couleurs), puis appuyez sur ▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Utiliser la température des couleurs Chaud Warm (Chaud) de EEPROM.
- Page 19 Picture Boost (Amél. image) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Picture Boost) (Amél. image), puis appuyez sur▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Bright Frame MARCHE/ARRÊT Activer/Désactiver image lumineuse (Image brillante)
- Page 20 OSD Setup (Réglage OSD) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (OSD Setup) (Réglage OSD), puis appuyez sur ▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Language (Langue) Choisir la langue OSD Timeout (Délai)
- Page 21 Extra MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Extra), puis appuyez sur ▼ pour ouvrir. Appuyez sur pour sélectionner le sous-menu. Appuyez sur pour ajuster. Appuyez sur ▲ pour quitter. Input Select Sélectionner la Source du signal comme (Sélection de Auto/HDMI1/HDMI2/DP entrée.
- Page 22 Exit (Quitter) MENU Appuyez sur pour afficher le menu. Appuyez sur pour sélectionner (Exit) (Quitter), puis appuyez sur ▼ pour ouvrir. Appuyez sur ▲ pour quitter. Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Econ. énergie Orange...
- Page 23 Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramètres d'affichage du moniteur à l'aide de menus à l'écran au lieu de boutons OSD sur le moniteur. Pour terminer l'installation, s'il vous plaît suivez le guide...
- Page 24 Bienvenu au logiciel de gestion d'économie d'énergie e-Saver de AOC ! e-Saver de AOC offre des fonctions d'arrêt intelligent pour vos moniteurs, permet à votre moniteur de s'éteindre automatiquement lorsque le PC est dans un certain état (marche, arrêt, veille ou économiseur d'écran), le temps d'arrêt dépend de vos préférences (voir exemple ci-dessous).
- Page 25 Screen Bienvenu au logiciel « Screen » de AOC. Le logiciel Screen est un outil de division d'écran de bureau ; il divise le bureau en plusieurs panneaux différents, et chaque panneau affiche une fenêtre différente. Il vous suffit de faire glisser la fenêtre vers un panneau correspondant lorsque vous souhaitez y accéder.
- Page 26 Vous verrez ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence applicable du moniteur. Ajustez la résolution maximale et la fréquence applicable du moniteur. Assurez-vous que les pilotes du moniteur AOC sont installés. Réglez les contrôles du Contraste et de la Luminosité. Appuyez pour auto-régler.
- Page 27 L'interrupteur d'alimentation de l'ordinateur doit être en position Marche. La carte vidéo de l'ordinateur doit être insérée fermement dans son emplacement. Assurez-vous que le câble vidéo du moniteur est connecté correctement à Le moniteur est bloqué en l'ordinateur. Vérifiez le câble vidéo du moniteur et assurez-vous qu'aucune broche n'est tordue. mode Veille Assurez-vous que votre ordinateur fonctionne en pressant la touche VERR MAJ sur le clavier et en vérifiant la DEL de cette touche.
- Page 28 Spécifications Caractéristiques générales Nom du modèle U2790PQU Système de fonctionnement Couleur TFT LCD Taille de l'image visible 27,0 inch, 68,47 cm diagonale Panneau Taille des pixels 0,1554(H)mm x 0,1554(V)mm Vidéo HDMI ditigal DP ditigal Sync. séparée H/V TTL Couleurs d’affichage...
- Page 29 Modes d'affichage préréglés Fréquence horizontale Standard Résolution Fréquence verticale (Hz) (kHz) 640x480@60Hz 31.469 59.940 640x480@72Hz 37.861 72.809 640x480@75Hz 37.500 75.00 800x600@56Hz 35.156 56.250 800x600@60Hz 37.879 60.317 SVGA 800x600@72Hz 48.077 72.188 800x600@75Hz 46.875 75.000 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069 1024x768@75Hz 60.023 75.029 1280x1024@60Hz...
- Page 30 Assignations des broches Câble de signal d’affichage couleur à 19 broches Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ Ecran d'horloge TMDS Ecran Données TMDS 2 Horloge TMDS Données TMDS 2 Données TMDS 1+ Réservé (pas connecté sur appareil) Ecran données TMDS 1 Données TMDS 1 Données TMDS 0+...
- Page 31 Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d'informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d'affichage.
