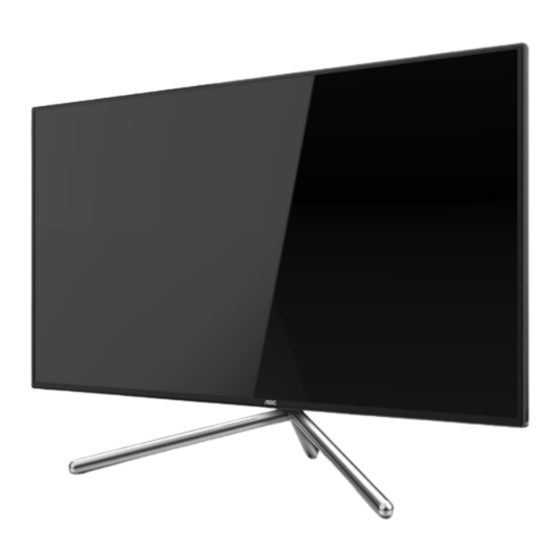

- Page 1 Manuel d’utilisation du moniteur LCD U32U1 Rétroéclairage LED www.aoc.com ©2019 AOC. Tous droits réservés.
-
Page 2: Table Des Matières
Sécurité ....................................1 Conventions nationales ............................. 1 Alimentation ................................2 Installation ................................. 3 Nettoyage .................................. 4 Autre ..................................5 Réglages ....................................6 Contenu de la boîte ..............................6 Configuration du support et de la base ........................7 Réglage de l’angle de visualisation ........................... 8 Connexion du moniteur ............................. -
Page 3: Sécurité
Sécurité Conventions nationales Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Remarques, Avertissements et Mises en garde Partout dans ce guide, les blocs de texte peuvent être accompagnés d’une icône et du texte en gras ou en italique. Ces blocs présentent des remarques, des avertissements et des mises en garde, et ils sont utilisés de la manière suivante : REMARQUE : Une REMARQUE indique des informations importantes qui vous aident à... -
Page 4: Alimentation
Alimentation Le moniteur ne doit être utilisé qu’avec le type d’alimentation indiqué sur l’étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique fourni dans votre maison, consultez votre revendeur ou la société locale d’électricité. Le moniteur est équipé d’une fiche munie d’une borne terre, c’est-à-dire une fiche comportant une troisième broche pour la mise à... -
Page 5: Installation
Installation N’installez pas ce moniteur sur un chariot, un tripode, un établi ou une table si ceux-ci ne sont pas parfaitement stables. En cas de chute du moniteur, il risquerait de blesser quelqu’un ou d’être sérieusement endommagé. Utilisez seulement un chariot, un établi, un tripode ou une table qui a été recommandé par le fabricant ou qui est vendu avec l’appareil. -
Page 6: Nettoyage
Nettoyage Nettoyez fréquemment le boîtier avec un chiffon. Vous pouvez utiliser du savon doux pour essuyer les tâches, à la place d’un détergent concentré qui pourrait endommager le boîtier. Lors du nettoyage, assurez-vous que l’eau n’entre pas dans l’appareil. Le chiffon utilisé pour le nettoyage ne doit pas être dur car il pourrait rayer la surface de l’écran. -
Page 7: Autre
Autre S’il y a une odeur bizarre, des bruits ou de la fumée venant de l’appareil, débranchez IMMÉDIATEMENT le cordon d’alimentation et contactez un Centre de service. Assurez-vous que les trous de ventilation ne sont pas obstrués par une table ou un rideau. Ne pas soumettre le moniteur LCD à... -
Page 8: Réglages
Carte de garantie Cordon d’alimentation Adaptateur Câble HDMI Câble DP Câble USB Tous les câbles de signal (DP, HDMI, USB) ne sont pas fournis pour tous les pays et territoires. Vérifiez auprès de votre revendeur local ou un bureau local de AOC. -
Page 9: Configuration Du Support Et De La Base
Configuration du support et de la base Veuillez installer ou retirer la base en suivant les étapes suivantes. Réglage : Retirer :... -
Page 10: Réglage De L'angle De Visualisation
Réglage de l’angle de visualisation Pour une vision optimale il est recommandé d’avoir une vision de face sur le moniteur, ensuite réglez l’angle du moniteur à votre convenance. Tenez le support de manière à ce que vous ne fassiez pas basculer le moniteur lorsque vous changez l’angle . Vous pouvez régler le moniteur de la manière décrite ci-dessous : 120mm 30°... -
Page 11: Connexion Du Moniteur
Connexion du moniteur Branchement des câbles à l’arrière du moniteur et de l’ordinateur : 5 6 7 1. HDMI-1 2. HDMI-2 3. DP 4. Sortie audio 5. USB-C 6. USB haut 7. Alimentation 8. USB3.2 Gen1 en aval + chargement rapide 9. -
Page 12: Hdr
Compatible avec les signaux d’entrée au format HDR600. L’écran peut activer automatiquement la fonction HDR si le lecteur et le contenu sont compatibles. Veuillez contacter le fabricant de l’appareil et le fournisseur du contenu pour plus d’informations sur la compatibilité de votre appareil et du contenu. -
Page 13: Réglage
Réglage Touches de raccourci Source/Haut Eco/DCR/Down (Mode ECO/DCR/BAS) Clear Vision/Gauche Volume/Droite Marche-arrêt/Menu/Entrer Marche-arrêt/Menu/Entrer Appuyez sur le bouton Marche-arrêt pour allumer le moniteur. Lorsqu’il n’y a pas d’affichage à l’écran, appuyez pour afficher ou confirmer la sélection. Appuyez pendant 2 secondes environ sur le bouton Marche-arrêt pour éteindre le moniteur Volume/Droite Lorsqu’aucun menu n’est affiché, appuyez sur le bouton Volume pour activer la barre de réglage de volume, puis... - Page 14 Clear Vision 1. Lorsque le menu OSD est fermé, appuyez sur le bouton «Gauche » pour activer Clear Vision. 2. Utilisez les boutons «Gauche » ou «Droite » pour sélectionner entre les réglages Faible, Moyen, Fort ou Éteint. Le réglage par défaut est toujours « off » (Éteint). 3.
-
Page 15: Guide Des Touches Osd (Menu)
Guide des touches OSD (Menu) Enter Move Exit Entrée : Utilisez la touche Entrée pour accéder au niveau OSD suivant Déplacer : Utilisez les touches Gauche / Haut / Bas pour déplacer la sélection OSD Quitter : Utilisez la touche Droite pour quitter l’OSD Enter Move Exit... - Page 16 Enter Select Entrée : Utilisez la touche Entrée pour quitter l’OSD au niveau OSD précédent Sélectionner : Utilisez les touches Gauche / Droite pour ajuster le réglage OSD...
-
Page 17: Osd Setting (Réglages D'osd)
OSD Setting (Réglages d’OSD) Instructions simples et basiques sur les touches de contrôle Luminance Image Setup Color Setup Picture Boost Extra OSD Setup Enter Move Exit 1). Appuyez sur le bouton MENU pour activer la fenêtre d’affichage à l’écran. 2). Suivez le guide des touches pour déplacer ou sélectionner (ajuster) les réglages OSD. 3). -
Page 18: Luminance (Luminosité)
Luminance (Luminosité) Luminance Contrast Brightness Gamma Gamma1 Exit Enter Select Contrast 0-100 Contraste du registre numérique. (Contraste) Brightness 0-100 Réglage du rétroéclairage (Luminosité) Gamma1 Régler sur Gamma 1 Gamma Gamma2 Régler sur Gamma 2 Gamma3 Régler sur Gamma 3 Off (Arrêt) Désactiver le rapport dynamique de contraste On (Marche) Activer le rapport dynamique de contraste... -
Page 19: Image Setup (Réglage De L'image)
Image Setup (Réglage de l’image) Image Setup ECO Mode Standard Overdrive Exit Enter Select Off / DisplayHDR / Sélectionnez Mode HDR. HDR Picture Remarque : (HDR Image) Lorsque le mode HDR est détecté, l’option HDR s’affiche HDR/HDR Mode / HDR Movie pour effectuer des réglages. -
Page 20: Color Setup (Configuration Des Couleurs)
Color Setup (Configuration des couleurs) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Saturation Exit Enter Select Multimedia (Multimédia)/ LowBlue Internet (Internet)/ Diminue l’onde de la lumière bleue Mode (Mode Office (Bureau)/ en contrôlant la température des BleuFaible) Reading couleurs... - Page 21 Red (Rouge) 0-100 Gain Rouge du Registre Numérique. Green (Vert) 0-100 Gain Vert du Registre Numérique. Blue (Bleu) 0-100 Gain Bleu du Registre Numérique. R 0 ~ 100 G 0 ~ 100 B 0 ~ 100 Saturation Réglage de la saturation C 0 ~ 100 Y 0 ~ 100 M 0 ~ 100...
-
Page 22: Picture Boost (Amélior. Image)
Picture Boost (Amélior. Image) Picture Boost Bright Frame Frame Size Brightness Contrast H. Position V. Position Exit Enter Select Bright Frame marche ou arrêt Désactiver ou activer Image brillante (Cadre Brillant) Frame Size 14-100 Régler la taille de l’image (Taille Cadre) Brightness 0-100 Régler la luminosité... -
Page 23: Extra
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:1920(H)x1080(V) SDR H.Frequency:67 KHz V.Frequency:60 Hz Exit Enter Select Input Select (Sélection Sélectionner la source d’entrée Entrée) Off timer (Minuterie 0-24hrs Sélectionner l’heure d’arrêt CC désact.) Image Ratio Wide (Large) / 4:3 / 1:1 / Sélectionner le format de l’image pour l’affichage. -
Page 24: Osd Setup (Réglage Osd)
OSD Setup (Réglage OSD) OSD Setup Language English Timeout DP Capability H.Position V.Position Transparence Break Reminder USB Selection Auto Exit Enter Select Language Choisir la langue OSD (Langue) Timeout 5-120 Régler la durée du délai de l’OSD (Durée OSD) DP Capability Veuillez noter que seul DP1.2/DP1.4 prend en charge la 1.1/1.2/1.4 (Capacité... -
Page 25: Voyant Del
Voyant DEL État Couleur DEL Mode Pleine puissance Blanc Mode Actif-Arrêt Orange... -
Page 26: Pilote
(Screen+) Bienvenue au logciel « i-Menu » de AOC. i-Menu vous aidera à ajuster facilement les paramètres d’affichage du moniteur à l’aide de menus à l’écran au lieu de boutons OSD sur le moniteur. Pour terminer l’installation, s’il vous plaît suivez le guide d’installation. -
Page 27: E-Saver
Bienvenu au logiciel de gestion d’économie d’énergie e-Saver de AOC ! Le e-Saver AOC comporte une fonction d’extinction intelligente pour vos moniteurs, qui permet à ceux-ci de s’éteindre lorsque le PC est dans n’importe quel état que ce soit (On, Off, Veille ou économiseur d’écran). Le temps d’arrêt réel dépend de vos préférences (voir exemple ci- dessous). -
Page 28: Dépannage
Appuyez sur faire un auto-ajustement. Veuillez vous reporter aux informations sur la réglementation et l’entretien qui se trouvent dans le manuel sur CD ou sur www.aoc.com (pour trouver le modèle Réglementation et entretien acheté dans votre pays et pour trouver des informations sur les réglementations et... -
Page 29: Spécifications
Spécifications Caractéristiques générales Nom du modèle U32U1 Système de fonctionnement Couleur TFT LCD Taille de l’image visible 80,0 cm diagonale Panneau Taille des pixels 0,18159mm(H) × 0,18159mm(V) Vidéo Interface HDMI & Interface DP Couleurs d’affichage 1,07B de couleurs Limites de balayage horizontal 30K - 160KHz Taille d’écran horizontale... -
Page 30: Modes D'affichage Préréglés
Modes d’affichage préréglés FRÉQUENCE FRÉQUENCE VERTICALE STANDARD RÉSOLUTION HORIZONTALE (kHZ) (Hz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA 800x600@60Hz 37,879 60,317 SVGA 800x600@72Hz... -
Page 31: Assignations Des Broches
Assignations des broches Broche N. Nom du signal Broche N. Nom du signal Broche N. Nom du signal Données TMDS 2+ TMDS données 0- DDC/CEC Masse Ecran Données TMDS 2 10. Horloge TMDS + Alimentation +5V Détection connexion à TMDS données 2- Ecran d’horloge TMDS 19. -
Page 32: Plug & Play
Plug & Play Fonctionnalité Plug & Play DDC2B Ce moniteur est possède les capacités VESA DDC2B conformément aux normes VESA DDC. Cela permet au moniteur d’informer le système hôte de son identité, et en fonction du niveau de DDC utilisé, de communiquer des informations supplémentaires concernant ses possibilités d’affichage.
