COMMANDES ET FONCTIONS

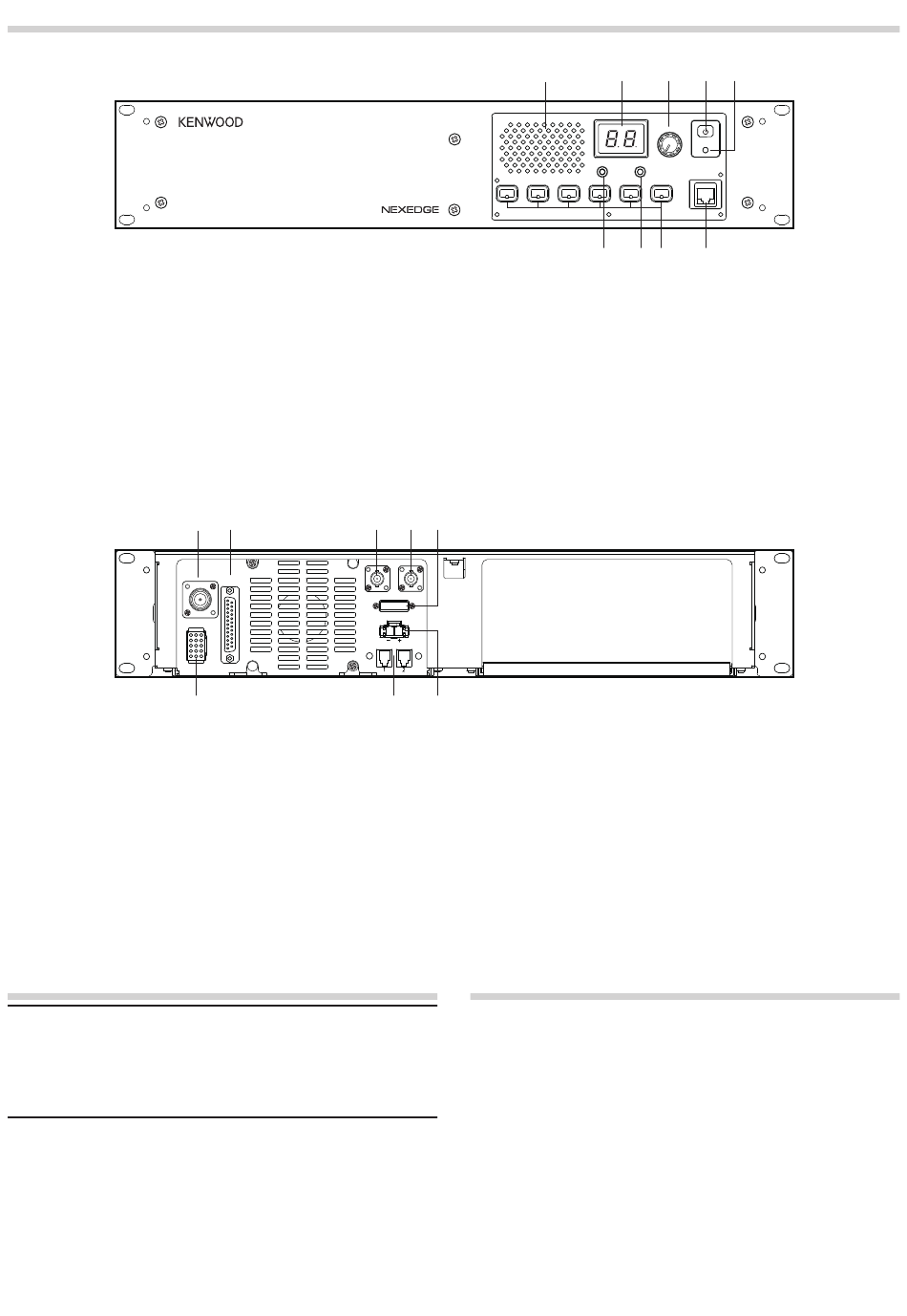

■ Panneau avant
a Haut-parleur
b Affi cheur CH/STATUS
Deux chiffres à 7 segments affi chent le numéro du canal, son
nom ou son état.
c Commande VOLUME
Tournez pour régler le niveau sonore.
d Commutateur d'alimentation
e Indicateur d'alimentation
Le témoin vert s'allume lorsque la prise 13,6 Vcc est alimentée.
■ Panneau arrière
a Prise TX OUT
Connectez une antenne TX ou un duplexeur à cette prise.
b Prise CONTROL I/O
Raccordez un contrôleur de répéteur ou un panneau distant à
cette interface DB-25.
c Prise REF IN
Raccordez à un oscillateur externe de 10 MHz.
d Prise RX IN
Raccordez une antenne RX ou un duplexeur à ce réceptacle
BNC.
e FUSIBLE
Insérez un fusible de 15 A dans ce porte-fusible.

FONCTIONNEMENT DU REPETEUR

:
Remarque
◆
Veuillez contacter votre revendeur en ce qui concerne la programmation du
répéteur .
◆ Une fois l'appareil mis sous tension, l'affi cheur CH/STATUS
clignote pendant environ 30 secondes jusqu'à ce que le circuit
interne se stabilise. Patientez jusqu'à ce que l'affi cheur reste al-
lumé, avant le fonctionnement.
Lorsque le relais est branché à une source de courant,
l'indicateur d'alimentation s'allume:
• En vert, lorsque la prise principale de courant CC est utilisée.
Tournez la commande du VOLUME pour régler le volume.
L'indicateur BUSY s'allume en vert lorsqu'un signal est en cours de
réception et l'indicateur TX s'allume en rouge pendant la transmission.
a b
TX OUT
CONTROL
I / O
TEST/SPKR
h
a
f Prise MIC
Connectez un microphone à cette prise modulaire à 8 broches.
g Touches fonctions programmables
Appuyez sur ces touches pour activer leurs fonctions
programmables.
h Indicateur BUSY
Le témoin vert s'allume alors qu'un signal est reçu.
i Indicateur TX
Le témoin rouge s'allume lors de la transmission.
d e
c
REF IN RX IN
FUSE
D C 1 3 . 6 V
N S Y N C
g f
f Prise 13,6Vcc
Connectez une alimentation de 13,6 Vcc à cette prise.
g Prise N SYNC 1 / 2
IP conventionnel : Connectez KTI-3. (Unité d'interface de réseau)
Type-D Trunking : Connectez chaque répéteur avec un câble
(Câble N-SYNC) : E30-7701-XX (20 cm/ 0.7 ft) ou
h Prise TEST/SPKR
Testez la prise d'entrée/sortie. Raccordez un haut-parleur
externe à cette prise.
Lors de l'utilisation d'une enceinte intégrée, connectez le fi l avec
connecteur (15 broches) fourni à cette prise.

FONCTIONNEMENT DE L'EMETTEUR-RECEPTEUR

■ Réception
Réglez le volume au niveau souhaité. Il se peut que vous deviez
régler à nouveau le volume si des interférences surviennent lors de
la réception d'un message de votre répartiteur ou d'un autre membre
de votre groupe.
L'indicateur vert BUSY s'allume lors de la réception d'un signal.
■ Transmission
1 Ecoutez le canal avant la transmission afi n de vous assurer qu'il
n'est pas utilisé.
2 Appuyez sur le commutateur PTT du microphone, ensuite parlez
sans changer votre voix.
L'indicateur rouge TX s'allume lors de la transmission.
3 Lorsque vous avez fi ni de parler, relâchez le commutateur PTT.
F-2
b c d e
CH/STATUS
VOLUME
POWER
TX BUSY
MIC
i h g f
optionnel N-SYNC.
E30-7717-XX (1 m/ 3.3 ft)
