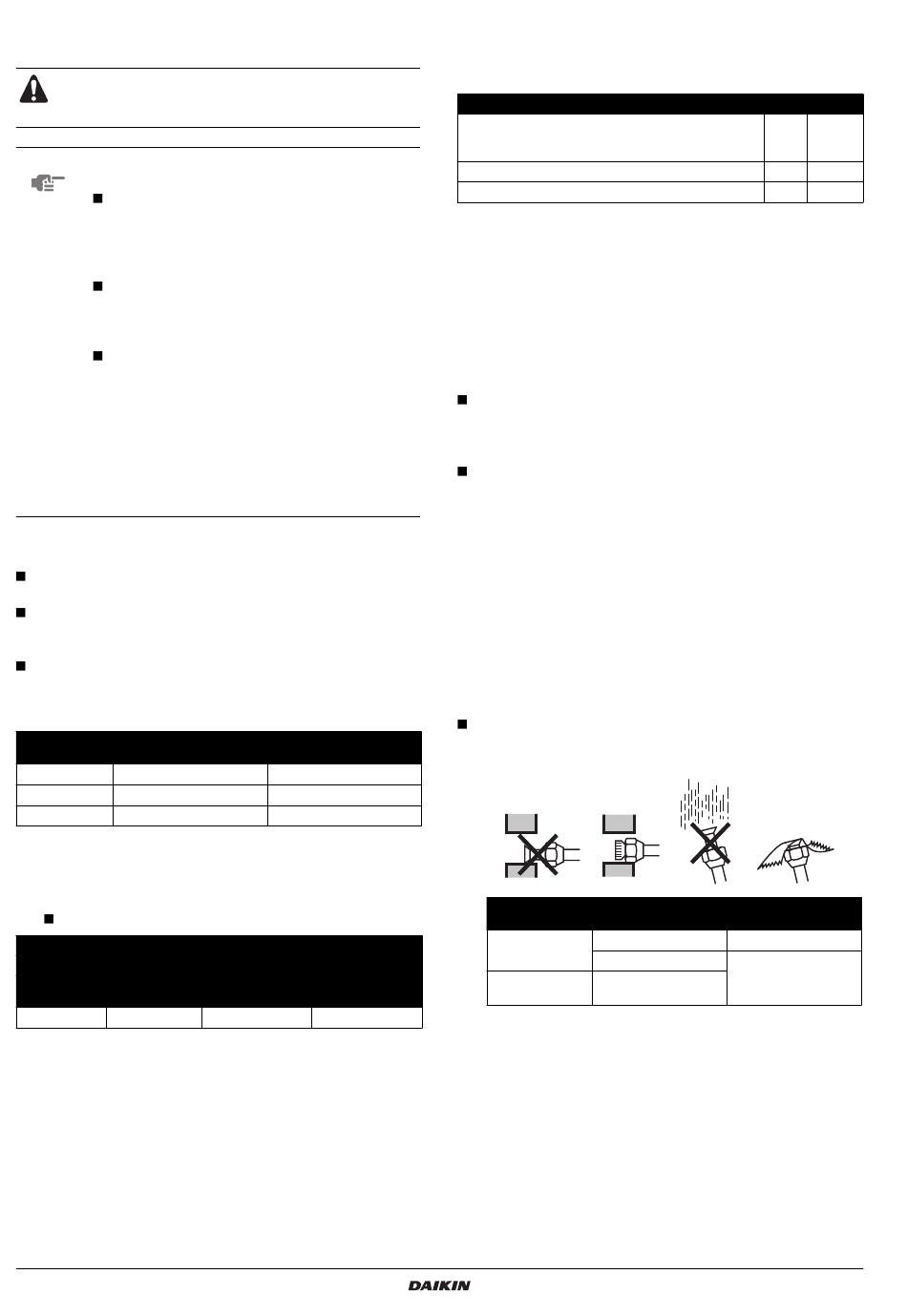

T
AILLE DES TUYAUX DE FLUIDE FRIGORIFIQUE ET
LONGUEUR PERMISE DES TUYAUX
Toutes les canalisations sur site doivent être installées par
un technicien agréé et doivent être conformes aux
réglementations locales et nationales et vigueur.
REMARQUE
Aux
personnes
tuyauterie:
Assurez-vous que vous avez ouvert la vanne
d'arrêt après l'installation de la tuyauterie et que
le vide d'air est terminé. (Faire fonctionner l'unité
avec
une
compresseur)
Il est interdit de relâcher le réfrigérant dans
l'atmosphère. Récupérez le réfrigérant conformé-
ment aux réglementations locales et nationales
en vigueur.
Ne pas utiliser de fondant quand vous soudez sur
la canalisation de réfrigérant.
Pour la soudure, utilisez du métal d'apport pour
brasage en cuivre phosphoreux (BCuP) qui ne
nécessite pas un fondant.
(Si un fondant chloreux est utilisé, la tuyauterie va
se corroder et si le fondant contient du fluorure, il
provoquera une détérioration de l'huile de
refroidissement qui à son tour affectera le
système de refroidissement de la tuyauterie.)
Sélection du matériel de canalisation
Matériaux de construction: cuivre sans couture désoxydé à
l'acide phosphorique pour le fluide de refroidissement.
Degré de trempe: utilisez une tuyauterie avec un degré de
trempe en fonction du diamètre du tuyau indiqué dans le tableau
ci-dessous.
L'épaisseur du tuyau de réfrigérant doit être conforme aux
réglementations locales et nationales en la matière. L'épaisseur
minimale du tuyau R410A doit être conforme au tableau ci-
dessous.
Degré de trempe du
Ø du tuyau
matériau de la tuyauterie
9,5
O
15,9
O
19,1
1/2H
O=Recuit
1/2H=Demi-durci
Diamètre de la tuyauterie de réfrigération
Système à paires
(Voir la figure 2)
Diamètre de la tuyauterie de réfrigération
Tuyauterie de gaz
Dimensions
Classe
standard
71, 100, 125
Ø15,9
Manuel d'installation
5
chargées
des
travaux
vanne
fermée
peut
casser
Epaisseur minimale t(mm)
0,80
1,20
1
Tuyauterie de
Taille augmentée
liquide
Ø19,1
Ø9,5
Longueur de tuyauterie permise et différence de
hauteur
Voir le tableau ci-dessous concernant les longueurs et les hauteurs.
Voir la
figure
2.
Longueur de canalisation maximale admissible (le
nombre entre parenthèses représente la longueur
équivalente)
de
Hauteur maximale entre l'unité intérieure et extérieure
Longueur sans charge
La longueur minimale de la tuyauterie doit être de 5 m. Si
l'installation est effectuée avec une tuyauterie moins grande, le
le
système sera surchargé (HP anormal, etc.). Si la distance entre
l'unité intérieure et extérieure est de moins de 5 m, veillez à ce que la
longueur de la conduite soit ≥5 m pour un coude supplémentaire des
tuyauteries.
P
RÉCAUTIONS À PRENDRE EN CE QUI CONCERNE
LA TUYAUTERIE DE FLUIDE FRIGORIFIQUE
N'acceptez aucun mélange autre que le réfrigérant prévu durant
le cycle de refroidissement, comme l'air. Si un gaz réfrigérant
fuit durant les travaux sur l'unité, ventilez la pièce directement et
complètement.
Utilisez uniquement du R410A pour faire l'appoint de fluide de
refroidissement.
Outils d'installation
S'assurer de bien utiliser les outils d'installation (jauge,
collecteur, tuyau de charge, etc.) conçus exclusivement pour les
installations utilisant du R410A afin de résister à la pression et
d'éviter la pénétration de corps étrangers (notamment les huiles
minérales ou l'humidité) dans le système.
Pompe à vide:
Utilisez une pompe à vide à deux étages, équipée d'un clapet de
non-retour:
Assurez-vous que l'huile de la pompe n'est pas refoulée vers le
système lorsque la pompe est à l'arrêt.
Utilisez une pompe à vide dont le débit d'évacuation est de –100,7 kPa
(5 Torr, –755 mm Hg.
Pour éviter l'introduction de saleté, liquide ou poussière dans la
tuyauterie, pincez le bout du tuyau et recouvrez le d'un ruban
adhésif.
Emplacement
Unité extérieure
Intérieur
Une grande prudence est requise lors du placement de tubes en
cuivre dans les murs.
REQ71+100B8V3B + REQ71B2V3B + REQ71~125B8W1B + REQ71B2W1B
Longueur de tuyau admissible
Période d'installation
Plus d'un mois
Moins d'un mois
Pincez le tuyau ou
entourez-le de ruban
Indépendamment
de la période
Climatiseurs de la série Split
50 m
L1
(70 m)
H1
30 m
≤7,5 m
L1
Méthode
de protection
Pincez le tuyau
isolant
4PW23690-1C
