Modèle
ELB2.5-1250-P
ELB6-670-P
ELB6-900-P
ELB8-670-P
ELB12-600-P
ELC6-1000-P-W
ELC8-400-P-W
ELC8-800-P-W
ELC12-600-P-W
ELS2.5-1550-P
ELS6-1000-P
ELS8-400-P
ELS8-400-P4S
ELS8-800-P
ELS12-400-P4S
ELS12-600-P
Téléchargez la dernière version de ce document à l'adresse suivante :
http://www.desouttertools.com/info/6159929240_FR
Lire l'ensemble des mises en garde et consignes de sécurité.
Le non-respect des mises en garde et des consignes de sécurité
peut entraîner un choc électrique, un incendie ou des blessures
graves.
Conserver l'ensemble des mises en garde et consignes pour
pouvoir les consulter ultérieurement.

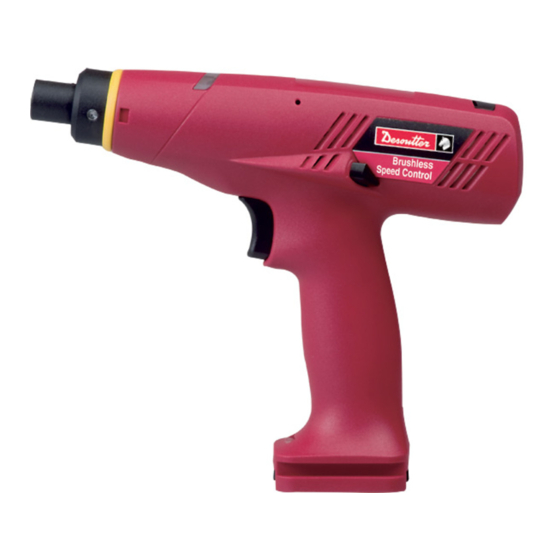

Visseuse pistolet sans fil
Notice d'utilisation du produit
Référence
6151654150
6151654400
6151654160
6151654170
6151654180
6151661000
6151661010
6151661020
6151661030
6151654190
6151654200
6151656050
6151658250
6151654210
6151658260
6151654220
AVERTISSEMENT
Référence
documentation
6159929240_FR
Publication n°
02
Date
10/2020
Page
1 / 32
Publicité
Table des Matières
Manuels Connexes pour Desoutter ELB2.5-1250-P
Sommaire des Matières pour Desoutter ELB2.5-1250-P
- Page 1 Référence documentation 6159929240_FR Publication n° Date 10/2020 Page 1 / 32 Visseuse pistolet sans fil Notice d'utilisation du produit Modèle Référence ELB2.5-1250-P 6151654150 ELB6-670-P 6151654400 ELB6-900-P 6151654160 ELB8-670-P 6151654170 ELB12-600-P 6151654180 ELC6-1000-P-W 6151661000 ELC8-400-P-W 6151661010 ELC8-800-P-W 6151661020 ELC12-600-P-W 6151661030 ELS2.5-1550-P...
-
Page 2: Table Des Matières
Sommaire Informations produit .......................... 4 Informations générales........................ 4 Garantie .......................... 4 Site web .......................... 4 Informations sur les pièces de rechange ................ 4 Dimensions .......................... 5 Fichiers DAO........................ 5 Aperçu ............................. 5 Vue d'ensemble ........................ 5 Description du produit ...................... 6 Caractéristiques techniques.................... 7 Accessoires.......................... 9 Configuration Ethernet par défaut .................. 10 Paramètres Wi-Fi ....................... 10 Installation............................ 13 Instructions d’installation ....................... 13 Insertion du bloc-batterie.................... 13... - Page 3 Comportement de la LED rouge .................. 25 Séquences spécifiques des LED .................. 25 Liste des infos utilisateur liées aux outils .................. 25 10/2020 3 / 32...
-
Page 4: Informations Produit
• Pour éviter la détérioration ou la destruction de certaines parties de l'outil, il convient de procéder à l'entretien de ce dernier conformément aux périodicités d'entretien recommandées et de suivre les bonnes consignes. • Les réparations dans le cadre de la garantie ne sont effectuées que dans les ateliers de Desoutter ou par des parte- naires d'entretien agréés. -
Page 5: Dimensions
Vue d'ensemble Les outils ELB sont des visseuses sans fil à poignée pistolet. Elles sont tenues à la main par l’opérateur et alimentées par un bloc-batterie Desoutter. Les outils sont livrés avec 1 Pset. Le couple peut être réglé manuellement sur l'outil. -
Page 6: Description Du Produit
Informations produit Les outils ELC sont des visseuses Wi-Fi à poignée pistolet. Elles sont tenues à la main par l’opérateur et alimentées par un bloc-batterie Desoutter. Les Psets et Processus d'assemblage peuvent être configurés avec : • CVI CONFIG Les rapports de serrage (OK, NOK, rapport de lot) sont recueillis par CONNECT. -
Page 7: Caractéristiques Techniques
Informations produit Caractéristiques techniques Tension (V) 18 V Consommation électrique Modèle ELB2.5-1250-P ELB6-670-P ELB6-900-P ELB8-670-P ELB12-600-P ELC6-1000-P-W ELC8-400-P-W ELC8-800-P-W ELC12-600-P-W ELS2.5-1550-P ELS6-1000-P ELS8-400-P ELS8-400-P4S ELS8-800-P ELS12-400-P4S ELS12-600-P Accouplement Modèle Type ELB2.5-1250-P Hex. 1/4" F ELB6-670-P Hex. 1/4" F ELB6-900-P Hex. 1/4" F ELB8-670-P Hex. - Page 8 ELS8-800-P 1,5 / 8,0 ELS12-400-P4S 3,0 / 12,0 ELS12-600-P 3,0 / 12,0 Plage de couple (in.lb) Modèle Min. / Max. ELB2.5-1250-P 3,5 / 22,0 ELB6-670-P 7,1 / 53,0 ELB6-900-P 7,1 / 53,0 ELB8-670-P 13,3 / 70,0 ELB12-600-P 26,5 / 106,0...
-
Page 9: Accessoires
Informations produit Modèle ELS12-600-P 250 / 570 Poids (kg) (lb) Tous les modèles 1,76 Le poids indiqué n’inclut pas le bloc-batterie Caractéristiques techniques de la communication sans fil Bande avec puissance de sortie radio maximale 2400 MHz - 2483,5 MHz 17,6 dBm 5150 MHz - 5350 MHz 16,6 dBm... -
Page 10: Configuration Ethernet Par Défaut
Point d'accès WI-FI 802.11N-A 6158116505 Ce manuel ne contient aucune instruction sur l’installation d’un point d’accès WI-FI Si vous ne connaissez pas ce type d’installation, nous vous recommandons de contacter votre représentant Desoutter. Accessoires nécessaires Bloc-batterie 18 V 2,5 Ah... - Page 11 Informations produit Élément Paramètre par défaut Desoutter Autres valeurs possibles Débit de données 54 Mbits 1 Mbit 2 Mbit 5,5 Mbit 6 Mbit 9 Mbit 11 Mbit 12 Mbit 18 Mbit 24 Mbit 36 Mbit 48 Mbit 13 Mbit (MCS1)
- Page 12 Informations produit Bande Amérique du ETSI TELEC Canal radio Nord Europe Japon Worldwide U-NII-2 U-NII-2 Ext U-NII-3 12 / 32 10/2020...
-
Page 13: Installation
Installation Installation Instructions d’installation Insertion du bloc-batterie Insérer le bloc-batterie à l’avant ou à l’arrière de l’outil jusqu’à ce qu’un bruit de blocage soit clairement entendu. Il n’y a pas d’interrupteur MARCHE/ARRÊT : l’outil est prêt à fonctionner dès qu'un bloc-batterie est en place. Lorsque l'outil est mis sous tension, les LED de l’outil clignotent. -
Page 14: Comment Installer Des Accessoires En Option
Installation Maintenir la gâchette enfoncée. Brancher le bloc-batterie. La LED clignote en vert. Brancher le eDOCK sur l’outil. Raccorder le câble du eDOCK à un port USB de l’ordinateur. Lancer CVIMONITOR depuis l’ordinateur. Cliquer sur E-LIT WIFI dans la barre supérieure. Cliquer sur Sélectionner pour sélectionner l’outil. -
Page 15: Fonctionnement
Fonctionnement Fonctionnement Notice de configuration Comment configurer l’outil Comment activer/désactiver l'avertisseur sonore Réglage du couple Un couvercle noir protège le mécanisme d'embrayage contre toute action involontaire. Retirer le bloc-batterie. 10/2020 15 / 32... - Page 16 Fonctionnement Tourner la vis de 90°, le couvercle noir s'ouvre et l'embrayage est visible. Utiliser la clé (livrée dans la boîte d'emballage) pour tourner l'embrayage jusqu'à la position où le trou de ré- glage est visible. Utiliser la clé pour augmenter ou réduire le couple (« + » et « - » sont marqués sur la clé). Fermer le couvercle.
- Page 17 Fonctionnement Régime d’approche Lorsque les paramètres sont modifiés, retirer le Speed Setting Module. Débrancher et rebrancher le bloc-batterie. Paramètres de vitesse spécifiques La plage de réglage de la vitesse d'approche et du serrage peut atteindre 100 % de la vitesse maximale. Vitesse Nombre de tours 10/2020...
-
Page 18: Comment Modifier Les Paramètres Réseau
Fonctionnement Vitesse d'approche Vitesse finale Régler la vitesse avec CVI CONFIG (pour les outils ELC) Utiliser CVI CONFIG pour régler la vitesse de l’outil. Comment configurer le mode marche arrière L1 : Mode 1 : marche arrière à une touche (par défaut) L2 : Mode 2 : marche arrière permanente Comment désactiver les rapports NOK Cette fonctionnalité... -
Page 19: Mode D'emploi
Fonctionnement Mode d’emploi Comment utiliser l’outil Changer les embouts Le nouvel embout est automatiquement verrouillé lorsque vous relâchez la bague. Démarrage de l'outil Utilisez un embout approprié avec l'outil. Tenir l'outil à l'aide de la poignée et appliquer sur la fixation à serrer. AVERTISSEMENT Risques de blessure Au fur et à... - Page 20 Fonctionnement Comment inverser la rotation État de la batterie faible après chaque serrage Alarme de resserrage Cette fonctionnalité est utilisée pour empêcher l'opérateur de resserrer l'assemblage. Le réglage s’effectue avec E-LIT CONFIG pour les ELS et CVI CONFIG pour les outils ELC. L'assemblage a déjà...
-
Page 21: Comment Sortir L'outil De La Veille
Fonctionnement Lorsque l'opérateur veut resserrer, l'embrayage fonctionne immédiatement et il n'y a pas d'angle de serrage im- portant. La LED clignote en rouge pendant 2 secondes et un son est émis. Alarme de détection de filet faussé Disponible pour les outils ELC uniquement. Cette fonction est utilisée pour avertir qu'un problème est survenu lors du serrage. -
Page 22: Maintenance
Maintenance Maintenance Comment lire les compteurs de l'outil avec le Speed Setting Module Connecter l'outil au Speed Setting Module. Brancher le bloc-batterie. Utiliser les boutons « + » et « - » pour faire dérouler les menus. K signifie 1000. Par exemple : 12K5 signifie 12500. M signifie 1.000.000. -
Page 23: Compteurs D'outil Et Alerte De Maintenance Avec Cvimonitor
Il est obligatoire d’étalonner l'outil équipé de l’accessoire fixé avant l’utilisation. Mettre à niveau le firmware de l’outil Utiliser le logiciel E-LIT LOADER pour les outils ELS. Utiliser le logiciel CVIMONITOR pour les outils ELC. Contacter votre représentant Desoutter pour obtenir la dernière version du firmware. 10/2020 23 / 32... -
Page 24: Dépannage
Dépannage Dépannage Alarme de batterie faible Comportement des LED Alarmes de sauvegarde Description Solution Au démarrage, après l'extinction de la La configuration de sauvegarde a été ré- L'outil peut être utilisé sans aucune res- LED blanche, la LED clignote 3 fois en tablie. -
Page 25: Comportement De La Led Bleue
Dépannage Comportement de la LED bleue Description Solution ARRÊT La communication est perdue ou non En cas de communication non établie, établie. vérifier les paramètres WI-FI de l'outil et de CONNECT. clignotant La synchronisation est en cours. CONNECT reçoit actuellement des ré- sultats provenant d’outils ELC. - Page 26 1- La valeur de l'étendue du capteur de couple est hors limites. 2- Ressayer une fois et démarrer l’outil sans contrainte mécanique. Si le problème persiste encore, contactez votre représentant Desoutter pour obtenir de l’aide. I005 Défaillance de décalage 1- La valeur de décalage du capteur de couple est hors limites.
- Page 27 2- Vérifier que le câble d’outil n’est pas endommagé. W212 Résultat non stocké 1- Impossible de stocker le résultat de l'assemblage dans le système. 2- Contactez votre représentant Desoutter pour obtenir de l’aide. W216 Courant élevé 1- Courant maximum dépassé.
- Page 28 Erreur de la gâchette de l'outil 1- La gâchette de l’outil ne fonctionne pas correcte- ment. 2- Vérifier et nettoyer la gâchette. Si le problème per- siste encore, contactez votre représentant Desoutter pour obtenir de l’aide. E045 Tension anormale de la batterie 1- Vérifier le bloc-batterie.
- Page 32 Traduction de la notice originale Fondée en 1914, la société Desoutter Industrial Tools, dont le siège est en France, est un leader mondial des outils d'assemblage électriques et pneumatiques qui compte un large éventail de clients dans le domaine de l'assemblage et de la fabrication, notamment dans l'aéronautique, l'automobile, les véhicules légers et lourds, les engins tout terrain et l'industrie générale.
