Le groupe est doté de décharge pour le drainage de l'eau qui se forme durant le fonctionnement normal. Il faut toujours prévoir une
tuyauterie de décharge avec siphon et pente minimale de 3% afin d'éviter des stationnements de l'eau de condensation. La présence
du siphon est fondamentale pour le fonctionnement de la machine afin d'éviter des remous d'air et de permettre l'écoulement naturel
de l'eau de condensation.
N.B. : prévoir 2 siphons ; les 2 décharges condensation doivent avoir chacune leur siphon
Dans le groupe de climatisation HUR, le fourreau avec grillage SKMF-R est conseillé pour protéger les bouches d'expulsion et aspiration
dans le cas d'installation à l'extérieur du groupe (feuilles, volatiles, pluie, etc.).
Assemblez les pièces du toit avec
les caissons à l'aide des boulons,
rondelles et écrous fournis

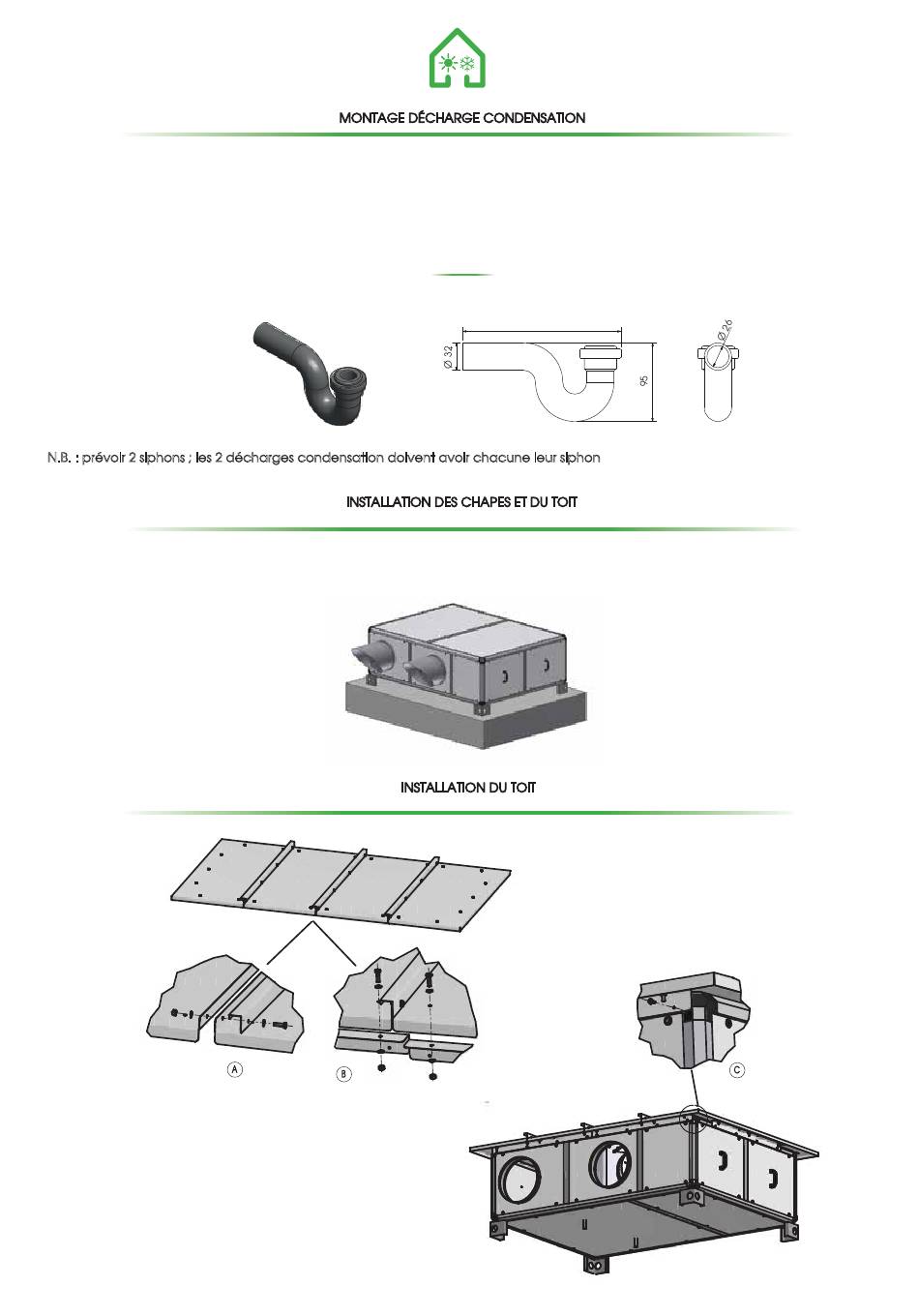

MONTAGE DÉCHARGE CONDENSATION

INSTALLATION DES CHAPES ET DU TOIT

INSTALLATION DU TOIT

A
B
Fixez le toit aux supports latéraux à l'aide
des boulons, rondelles et écrous fournis
SIPH
185
185,0
185
185,0
Fixer les supports latéraux à la structure
18
en aluminium avec les vis fournies
C
