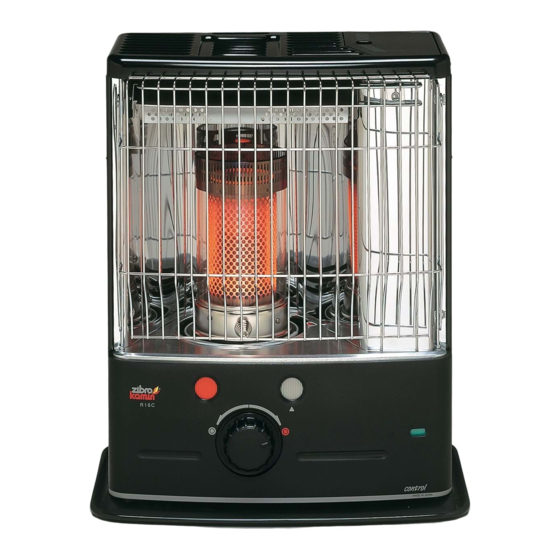

Zibro Kamin R 16 C Manuel D'utilisation

Masquer les pouces

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 1

Liens rapides

Télécharger ce manuel
3
2
5
4
>
1

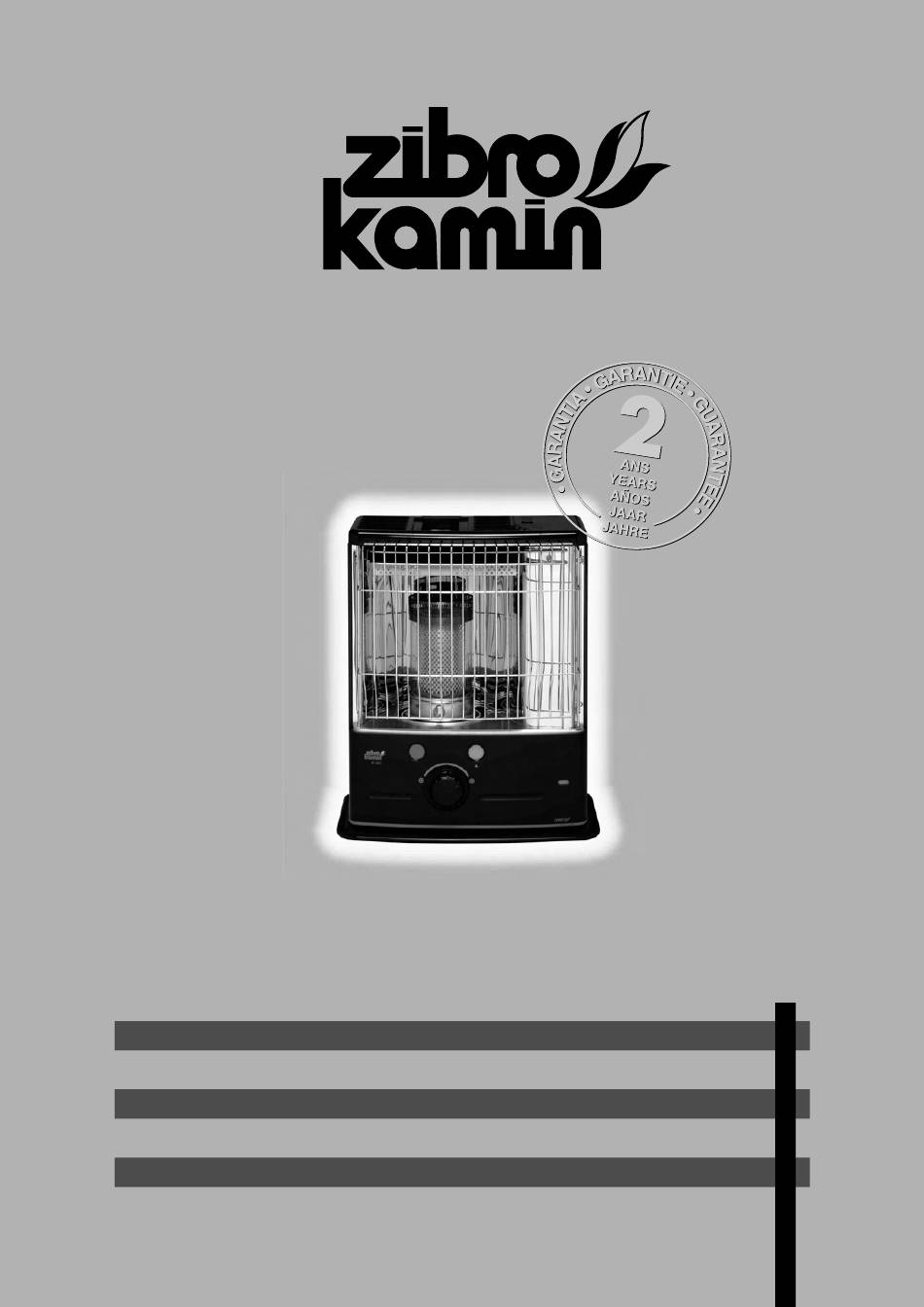

R 16 C
MANUEL D'UTILISATION
GEBRAUCHSANWEISUNG
INSTRUCCIONES DE USO
OPERATING MANUAL
ISTRUZIONI D'USO
GEBRUIKSAANWIJZING
®
2
14
26
38
50
62

Publicité

loading

Manuels Connexes pour Zibro Kamin R 16 C

Sommaire des Matières pour Zibro Kamin R 16 C

  • Page 1 ® R 16 C MANUEL D'UTILISATION GEBRAUCHSANWEISUNG INSTRUCCIONES DE USO OPERATING MANUAL > ISTRUZIONI D’USO GEBRUIKSAANWIJZING...
  • Page 2 PAGE PLIANTE AUFFALTBLATT HOJA DESPLEGABLE FOLD-OUT PAGE > PIEGHEVOLE UITVOUWBLAD...
  • Page 3 AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises CHAUFFAGES MOBILES et Règlement de certification A COMBUSTIBLE LIQUIDE NF 128 02 / 01 de l’application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT...
  • Page 4 AFNOR CERTIFICATION 11, AVENUE FRANCIS DE PRESSENSE 93571 SAINT-DENIS LA PLAINE CEDEX FICHE INFORMATIVE La marque NF garantit la qualité de cet article suivant les normes françaises NF 128 02 / 01 et Règlement de certification de l’application NF 128 CONFORME A LA NORME NF D 35-300 ET AUX SPECIFICATIONS COMPLEMENTAIRES DEFINIES PAR LE REGLEMENT PARTICULIER DE LA MARQUE NF 128...
  • Page 5 A condition, bien sûr, de respecter les consignes d'utilisation. C'est pourquoi nous vous invitons vivement à consulter ce manuel afin d'assurer à votre convecteur à pétrole Zibro Kamin une durée de vie optimale. Les produits Zibro Kamin sont garantis contre tout vice de fabrication ou de conception (hors consommables) pendant une durée de 2 ans à...
  • Page 6 L'UTILISATION ÉLÉMENTS DANS LES GRANDES LIGNES IMPORTANTS Voici, dans les grandes lignes, la marche à suivre pour ³ utiliser votre convecteur à petrole. Le MANUEL Bouton d'extinction D'UTILISATION (page 5 et suivantes) reprend chaque étape en détail. · Bouton central Retirez les différents emballages (voir le chapitre A, fig.
  • Page 7 CE QUE VOUS DEVEZ SAVOIR AU PRÉALABLE: AÉREZ TOUJOURS SUFFISAMMENT Quel que soit le modèle, vous devez toujours prévoir une pièce de volume minimal afin d'utiliser le convecteur en toute sécurité, sans aération supplémentaire. Si le volume de la pièce est plus petit que celui préconisé, vous devez toujours entrebâiller une fenêtre ou une porte (±...
  • Page 8 MANUEL I N S TA L L AT I O N D U C O N V E C T E U R Retirez avec précaution votre convecteur du carton et vérifiez-en le contenu. En plus du convecteur, vous devez disposer: d'une pompe à...
  • Page 9 Serrez le bouton situé au dessus de la pompe (en le tournant à droite). Pressez la pompe plusieurs fois jusqu'à ce que le combustible commence à couler dans le réservoir amovible. Une fois que c'est le cas, vous n'avez plus besoin de presser la pompe.
  • Page 10 F O N C T I O N N E M E N T D U C O N V E C T E U R Après allumage du convecteur, il vous faut attendre 10 à 15 minutes avant de pouvoir contrôler si le convecteur fonctionne bien.
  • Page 11 LE CONVECTEUR S’ÉTEINT LENTEMENT. Le réservoir amovible est vide. Voir le chapitre B. Il y a de l’humidité dans le filtre. Asséchez le filtre (chapitre G). Il y a de l’humidité dans le réservoir inférieur. Consultez votre revendeur. Le haut de la mèche s’est durci. Le convecteur doit consommer tout son combustible (chapitre G ).
  • Page 12 Le filtre combustible LE FILTRE COMBUSTIBLE Vérifiez aussi régulièrement le filtre à combustible: Enlevez le réservoir amovible ¾ hors du convecteur puis retirez le filtre à combustible (fig. L). Ayez un chiffon à portée de main pour essuyer le combustible restant.
  • Page 13 SPÉCIFICATIONS TECHNIQUES Allumage électrique Combustible Combustible liquide pour appareils mobiles de chauffage (Arrêté du 8/1/1998) Puissance calorifique max. 225 g/h 2700 Watt Conseiller pour des pièces normalement minimum 75 maximum 95 airées (m Volume minimal à chauffer par heure d'utilisation pour des pièces sans renouvellement de l'air (m Consommation de combustible (l/heure)* 0,281...
  • Page 14 La garantie ne s'applique pas en cas de dommage occasionné par des manipulations non conformes au manuel d'utilisation, par une négligence ou par l'usage de combustible non approprié ou usagé. Un combustible non approprié peut même être dangereux*. Les frais d'expédition et les risques liés à l'envoi du convecteur ou de ses pièces sont toujours à...
  • Page 15 LE CHANGEMENT DE LA MÈCHE AVANT DE COMMENCER A CHANGER LA MECHE, LE POELE DOIT ETRE ETEINT TOTALEMENT REFROIDI. Ouvrez la porte de réservoir et retirez le réservoir amovible. Retirez les piles qui se trouvent dans leur logement a l’arrière de l’appareil. Ouvrez la grille et retirez le brûleur puis refermez la grille.
  • Page 16 Prenez la mèche et positionner les crochets de maintien 1 1 2 2 a a 1 1 2 2 b b (ergots) dans les trous de l’anneau support de mèche. Remettez l’ensemble support de mèche dans son logement. Puis tourner complètement vers la gauche l’axe, pour que celui-ci soit en contact avec le système de cannelure qui se trouve sur le support de mèche.
  • Page 17 Lebensdauer Ihres Zibro Kamins zu garantieren. Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler. Wir wünschen Ihnen viel Wärme und Komfort mit Ihrem Zibro Kamin. Mit freundlichen Grüßen PVG International b.v.
  • Page 18 BENUTZUNG WICHTIGE KURZ ZUSAMMENGEFASST EINZELTEILE Nachfolgend sind in groben Zügen die Schritte ³ Abschalt-Taste angegeben, die zur Inbetriebnahme Ihres Kamin- ofens ausgeführt werden müssen. Detaillierte Beschreibung der Handlungen entnehmen Sie bitte · Drehregler der GEBRAUCHSANWEISUNG (Seite 17 ff). » Zünd-Taste Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb.
  • Page 19 WICHTIG ZU WISSEN JEDERZEIT AUSREICHEND VENTILIEREN Jedes Modell benötigt eine bestimmte minimale Raumgröße, um den Kaminofen sicher, ohne zusätzliche Ventilation besonder gut betreiben zu können (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß dafür gesorgt werden, daß immer ein Fenster oder eine Tür einen Spalt breit offen bleibt (ca.
  • Page 20 GEBRAUCHSANWEISUNG D I E I N S TA L L AT I O N D E S K A M I N O F E N S Nehmen Sie den Kaminofen vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit. Außer dem Kaminofen muß...
  • Page 21 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der Kanister höher steht als der Brennstofftank (Abb.H). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks. Den weißen Knopf oben auf der Pumpe zudrehen (nach rechts). Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt.
  • Page 22 Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ¿ gerade steht, indem Sie den Handgriff ´ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schräg steht, führt dies zu Rauch- und Rußentwicklung. D A S B R E N N E N D E S O F E N S Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt.
  • Page 23 UNGLEICHE FLAMME UND/ODER RUß UND/ODER GERUCH Die Brennkammer ¿ ist nicht richtig eingesetzt. Mit dem Handgriff ´ die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben läßt. Sie benutzen veralteten Brennstoff. Fangen Sie jede neue Heizsaison mit neuem und richtigem Brennstoff an. Sie benutzen einen falschen Brennstoff.
  • Page 24 D I E WA R T U N G Ihr Kaminofen benötigt kaum Wartung. Staub und Flecken sollten jedoch rechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschleiß...
  • Page 25 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben. Die Batterien aus dem Batteriefach nehmen ¹ und an einer trockenen Stelle aufbewahren. Reinigen Sie den Brennstofffilter. Lagern Kaminofen staubfrei, nach Möglichkeit Originalverpackung. Den übriggebliebenen Brennstoff sollten Sie in der nächsten Heizsaison nicht mehr verwenden.
  • Page 26 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt. Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Verlängerung der Garantie. Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht- Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführt wurden.
  • Page 27 WECHSELN DES DOCHTES DER OFEN MUSS GANZ ABGEKÜHLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN. Öffnen Sie den Deckel und nehmen Sie den Brennstof- tank heraus. Nehmen Sie die Batterien aus dem Batteriefach. Das Gitter aus der Kerbung heben und nach vorn ziehen.
  • Page 28 Den Docht in den Dochthalter in die Richtung, die auf 1 1 2 2 a a 1 1 2 2 b b dem Dochthalter eingraviert ist, einsetzen. Schieben Sie den Dochthalter (inkl. Docht) über die Hauptluftröhre. Dann das Oberteil der Achse von rechts in die Nut für den Dochthalter (mit Docht) einsetzen und den Behälter links bis zum Ende eindrehen.
  • Page 29 Estimado Cliente: Le felicitamos por la compra de su Zibro Kamin, la marca de primera entre estufas transportables. Usted acaba de comprar un producto de calidad absolu- ta, que le dará plena satisfacción durante muchos años, a condición de que lo utilice debidamente.
  • Page 30 EL USO A GRANDES RASGOS PIEZAS IMPORTANTES Estos son a grandes rasgos los pasos a seguir para la utilización de su estufa portátil. Para su correcta ³ Botón de apagado utilización, le remitimos al MANUAL (pág. 29 y siguientes). · Botón regulador »...
  • Page 31 LO QUE DEBE SABER PREVIAMENTE VENTILAR SIEMPRE SUFICIENTEMENTE Para todos los modelos y para poder utilizar la estufa con toda seguridad sin necesidad de ventilación suplementaria, es necesario un espacio mínimo (vea capítulo J). Si el espacio en cuestión es más pequeño que el indicado, deberá siempre entreabrir una puerta o ventana (±...
  • Page 32 MANUAL I N S TA L A C I O N D E L A E S T U FA Extraiga de la caja con cuidado la estufa y controle el contenido. Además de la estufa, la caja debe contener: una bomba manual de combustible un tapón de transporte el presente manual del usuario...
  • Page 33 Tome la bomba manual de combustible e introduzca el tubo liso, más rígido en el bidón, procurando que éste último esté colocado más alto que el depósito extraíble (fig. H). Introduzca la goma flexible ranurada en el orificio del depósito extraíble. Apriete el botón superior de la bomba (girándolo hacia la derecha).
  • Page 34 Antes de encender la estufa, controle siempre si la cámara de combustión ¿ está bien recta, moviendola con ayuda del asa ´ un poco a la izquierda y derecha (fig. E). Esto se efectuará sin ninguna dificultad. Si la cámara de combustión está...
  • Page 35 LLAMA INESTABLE Y/U HOLLIN Y/U OLOR. La cámara de combustión ¿ no está colocada de forma correcta. Póngala recta con el asa ´, hasta que logre moverla más fácilmente hacia la izquierda y derecha. Usted utiliza un combustible envejecido. Comience cada otoño con nuevo combustible. No ponga nunca el combustible en un lugar expuesto al sol.
  • Page 36 M A N T E N I M I E N T O Su estufa requiere poco mantenimiento. Lo que sí es importante es que quite el polvo y las manchas a tiempo con un paño húmedo, ya que si no podrían formarse manchas permanentes.
  • Page 37 Extraiga las pilas de la estufa ¹ y guárdelas en un lugar seco. Limpiar el filtro de combustible (Vea capítulo G). Guarde la estufa protegida del polvo, si es posible en su embalaje original. El combustible que ha sobrado no lo puede utilizar en el invierno próximo. Por lo tanto, consúmalo.
  • Page 38 La reparación o el recambio de piezas efectuado dentro del período de garantía no da lugar a una prórroga de la misma. La garantía no se aplicará en los casos que: se hayan realizado modificaciones; se hayan montado piezas no originales; reparaciones efectuadas por terceros. Las piezas que están sujetas a desgaste normal, tales como la mecha, pilas, resistencia de encendido y la bomba manual de combustible, no están cubiertas por la garantía.
  • Page 39 CAMBIAR LA MECHA ANTES DE COMENZAR A CAMBIAR LA MECHA, LA ESTUFA TIENE QUE ESTAR APAGADA Y COMPLETA- MENTE FRÍA. Abra la tapa del depósito extraíble y sáquelo. Quite las pilas. Abra la rejilla, levantándola ligeramente y tirando de ella hacia delante. Extraiga el quemador de la estufa. Cierre la rejilla.
  • Page 40 Ponga la nueva mecha en el collar según la indicación 1 1 2 2 a a 1 1 2 2 b b grabada en este último. Coloque el collar (con su mecha) en el tubo. Posteriormente, vuelva a girar el mecanismo de la rueda hacia la derecha, hasta que suba y coloque el cuello de la mecha en la ranura.
  • Page 41 Dear Sir, Madam, Congratulations on your purchase of this Zibro Kamin heater, the number one brand amongst portable heaters. You have purchased a first-class quality product, which will serve you for many years to come. This, of course, provided you use the heater correctly. Please read these Directions for Use first, to ensure the maximum lifetime for your Zibro Kamin heater.
  • Page 42 GENERAL DIRECTIONS FOR USE MAIN COMPONENTS Below you will find the main steps to be taken for using your heater. For more details, please refer to ³ OFF Button the MANUAL (pages 41 ff.). · Knurled wick adjustment knob Remove all packaging materials (refer to Section A, Fig. A). »...
  • Page 43 WHAT YOU NEED TO KNOW IN ADVANCE ALWAYS MAKE SURE THAT THERE IS SUFFICIENT VENTILATION For each model the minimum size of space is specified in which you can use the heater safely, without additional ventilation (refer to Section J). If a particular room is smaller than the specified space, always leave a window or door slightly ajar (±...
  • Page 44 MANUAL INSTALLING THE HEATER Carefully remove your heater from the box and check the contents. In addition to the heater you also need to have: a manual fuel pump a transportation cap these directions for use Keep the box and the packaging materials (Fig. A) for storage and/or transportation.
  • Page 45 Take the manual fuel pump and insert the smooth, most rigid tube into the jerrycan. Make sure that it is in a higher position than the removable tank (Fig. H). Insert the ribbed hose into the opening of the removable tank. Lock the valve on top of the pump (turn clockwise).
  • Page 46 After having ignited the heater, always check whether the combustion chamber ¿ is level, by sliding it slightly to the left and the right by its handle ´ (Fig. E). This should be a smooth movement. If the combustion chamber is not level, this will cause smoke and soot to develop.
  • Page 47 You are using fuel which is past its ‘use by’ date. Start every heating season with fresh fuel. You are using the incorrect type of fuel. Refer to THE RIGHT FUEL (See Section ’What you need to know in advance’). Dust has gathered in the lower part of the heater.
  • Page 48 2. THE IGNITION COIL The ignition coil will have a longer life, if you ignite the heater in the correct manner. Replace the batteries in time and take care not to push in the ignition button with too much force. If the filament is broken, the ignition coil must be replaced.
  • Page 49 TRANSPORTATION Take the following measures to avoid fuel leakage during the transportation of fuel filter the heater: Let the heater cool down. Remove the removable tank ¾ from the heater and remove the fuel filter (Fig. L). Some drops may leak from the filter; keep a cloth at hand. Store the fuel filter and the removable tank outside the heater.
  • Page 50 The warranty will not apply to damages caused by actions not in compliance with the Directions for Use, neglect, and the use of an incorrect type of fuel, or fuel past its use-by date. The use of incorrect fuel can even be dangerous*. Transportation costs and the risks involved during the transportation of the heater or heater components will always be the responsibility of the purchaser.
  • Page 51 REPLACEMENT OF THE WICK ENSURE THAT THE HEATER IS OFF AND COMPLETELY COOL BEFORE STARTING TO REPLACE THE WICK. Open the lid and remove the removable tank. Remove the batteries from the battery holder. Open the front grill. Remove the combustion chamber from the heater.
  • Page 52 Install the wick to the wick sleeve according to the allo- 1 1 2 2 a a 1 1 2 2 b b wed direction engraved on the wick sleeve. Install the wick sleeve (with wick) to the primary air tube.
  • Page 53 Egregio Signore, Gentile Signora, Ci congratuliamo con Lei per l’acquisto di una Zibro Kamin, il marchio principale fra le stufe portatili. Lei ha acquistato un prodotto di qualità indiscussa, da cui trarrà grande soddisfazione per molti anni, naturalmente sempre a patto che Lei adoperi la stufa in modo corretto. Per tale motivo, al fine di garantire la massima durata della Zibro Kamin, Le consigliamo di leggere con attenzione le istruzioni prima dell’uso.
  • Page 54 OSSERVAZIONI COMPONENTI SULL'USO GENERALE PRINCIPALI Qui di seguito vengono descritte in generale le ³ Pulsante di operazioni da compiere per l'uso delle stufe portatili. spegnimento Per maggiori dettagli si prega di fare riferimento alle istruzioni d'uso (da pagina 53 in poi). ·...
  • Page 55 OSSERVAZIONI GENERALI VENTILARE SEMPRE SUFFICIENTEMENTE Per ogni modello occorre uno spazio minimo in cui la stufa può essere usata in modo sicuro, senza che sia necessaria una ventilazione supplementare (cfr. capitolo J). Se lo spazio è più piccolo di quello indicato, occorre sempre aprire leggermente una finestra o una porta (±...
  • Page 56 MANUALE INSTALLAZIONE DELLA STUFA Estrarre con cautela la stufa dalla scatola e controllare il contenuto. Oltre alla stufa, devono essere presenti i seguenti componenti: una pompa a sifone per il combustibile un tappo per il trasporto le istruzioni d’uso Conservare la scatola ed il materiale d’imballaggio (fig. A) per l’immagazzinaggio e/o il trasporto.
  • Page 57 Prendere la pompa a sifone per il combustibile ed inserire il tubo liscio, più rigido, nella latta. Assicurarsi che questa sia più in alto rispetto al serbatoio estraibile (fig. H). Il tubo flessibile nervato deve essere inserito nell'apertura del serbatoio estraibile. Fissare la manopola che si trova sopra la pompa (verso destra).
  • Page 58 Dopo l’accensione della stufa controllare sempre che la camera di combustione ¿ sia nella posizione corretta, spostandola con la maniglia ´ leggermente verso sini- stra e destra (fig. E). Questo movimento deve avvenire senza intoppi. Se la camera di combustione non si trova nella posizione corretta, si avranno fumo e fuliggine. LA COMBUSTIONE DELLA STUFA Dopo l’accensione, occorre attendere 10-15 minuti prima che si possa controllare se la stufa funziona bene.
  • Page 59 FIAMMA INCOSTANTE E/O FULIGGINE E/O CATTIVO ODORE. La camera di combustione ¿ non è stata installata correttamente. Correggerne la posizione con la maniglia ´, fino a spostarla facilmente verso sinistra e verso destra. Il combustibile è vecchio. Cominciare ogni stagione fredda con nuovo combustibile. Si fa uso del combustibile sbagliato.
  • Page 60 LA MANUTENZIONE La stufa richiede una manutenzione minima. Tuttavia, occorre eliminare periodicamente polvere e sporco con un panno umido, perché potrebbero crearsi macchie difficili da eliminare. Normalmente sono solo tre le parti che si consumano. 1. LE BATTERIE Le batterie possono essere sostituite. Non gettare le batterie vecchie fra i rifiuti domestici.
  • Page 61 Pulire la stufa con un panno umido ed asciugarla con un panno asciutto. Togliere le batterie dalla stufa ¹ e conservarle in un luogo asciutto. Pulire il filtro (cfr. capitolo G). Conservare la stufa in un luogo senza polvere, facendo possibilmente uso dell’imballaggio originale.
  • Page 62 La PVG International rifiuta esplicitamente tutti gli accordi relativi a rimborso dei danni, compreso il rimborso di danni sorti in seguito a guasti. La riparazione o la sostituzione delle parti entro il termine di garanzia non implica un prolungamento della garanzia stessa. La garanzia viene considerata nulla qualora siano state apportate delle modifiche, qualora siano state montate delle parti non originali o qualora siano state effettuate delle riparazioni alla stufa da parte di terzi.
  • Page 63 SOSTITUZIONE DELLO STOPPINO PRIMA DI PROCEDERE ALLA SOSTITUZIONE DELLO STOPPINO, LA STUFA DEVE ESSERE SPENTA E COMPLETAMENTE FREDDA. Aprire lo sportellino del serbatoio e togliere il serbatoio estraibile. Togliere le batterie dal suo comparto. Sollevare la griglia dalla’incastro e tirarla in avanti. Togliere la camera di combustione dalla stufa.
  • Page 64 Reinserire lo stoppino nell’anello porta stoppino 1 1 2 2 a a 1 1 2 2 b b rispettando il giusto verso indicato sullo stoppino stesso. Inserire l’anello porta stoppino (stoppino compreso) nel camino di aspirazione. Riposizionare la parte superiore del pernio dentro l’incavo dell’anello porta stoppino 1 1 3 3 a a 1 1 3 3 b b...
  • Page 65 Geachte mevrouw, meneer, Van harte gefeliciteerd met de aankoop van uw Zibro Kamin, het A-merk onder de verplaatsbare kachels. U hebt een kwaliteitsproduct aangeschaft, waar u nog vele, vele jaren plezier van zult hebben, mits u de kachel verantwoord gebruikt natuurlijk. Lees daarom eerst deze gebruiksaanwijzing, voor een optimale levensduur van uw Zibro Kamin.
  • Page 66 HET GEBRUIK IN HOOFDLIJNEN BELANGRIJKE ONDERDELEN Dit zijn in grote lijnen de stappen die u moet nemen om uw kachel te gebruiken. Voor de precieze hande- ³ UIT-toets lingen verwijzen wij u naar de HANDLEIDING (pag. 65 en verder). · Draaiknop Verwijder alle verpakkingsmaterialen (zie hoofdstuk A, fig.
  • Page 67 WAT U VOORAF MOET WETEN ALTIJD VOLDOENDE VENTILEREN Voor elke verplaatsbare kachel geldt een bepaalde minimumruimte (zie hoofdstuk J) waarin u deze veilig, zonder extra ventilatie kunt gebruiken. Als de betreffende ruimte kleiner is dan aangegeven, dient u altijd een raam of deur op een kier te zetten (±...
  • Page 68 HANDLEIDING HET INSTALLEREN VAN DE KACHEL Haal uw kachel voorzichtig uit de doos en controleer de inhoud. Naast de kachel moet u ook beschikken over: een brandstofhevelpompje een transportdop deze gebruiksaanwijzing Bewaar de doos en het verpakkingsmateriaal (fig. A) voor opslag en/of transport. Verwijder het overige verpakkingsmateriaal: Verwijder het stukje verpakkingsmateriaal bij de grille ¶.
  • Page 69 Neem het brandstofhevelpompje en steek de gladde, meest stugge pijp in de jerrycan. Zorg dat deze hoger staat dan de wisseltank (fig. H). De geribbelde slang steekt u in de opening van de wisseltank. Draai de knop bovenop het pompje vast (naar rechts). Knijp enkele keren in het pompje, totdat de brandstof in de wisseltank stroomt.
  • Page 70 Controleer na het ontsteken van de kachel altijd of de verbrandingskamer ¿ goed recht staat, door deze aan de handgreep ´ even naar links en rechts te schuiven (fig. E). Dit moet soepel gaan. Als de verbrandingskamer ongelijk staat, leidt dit tot rook- en roetontwikkeling. HET BRANDEN VAN DE KACHEL Na het ontsteken van de kachel duurt het 10 à...
  • Page 71 SLECHTE VERBRANDING EN/OF ROET/GEUR. De verbrandingskamer ¿ is niet goed geplaatst. Zet deze recht met de handgreep ´, tot u hem makkelijk wat naar links en rechts kunt schuiven. U gebruikt verouderde brandstof. Begin elk stookseizoen met nieuwe brandstof. U gebruikt verkeerde brandstof. Zie DE JUISTE BRANDSTOF (hoofdstuk ”Wat u vooraf moet weten”).
  • Page 72 2. DE ONTSTEKINGSSPIRAAL De ontstekingsspiraal gaat langer mee als u de kachel op de juiste manier ont- steekt. Vervang op tijd de batterijen en let op dat u de ontstekingstoets niet te krachtig indrukt. Als de gloeidraad gebroken is, dient de ontstekingsspiraal ver- vangen te worden.
  • Page 73 Brandstofzeefje VERVOER Om te voorkomen dat uw kachel tijdens transport brandstof lekt, moet u de vol- gende maatregelen nemen: Laat de kachel afkoelen. Haal de wisseltank ¾ uit de kachel en verwijder het brandstofzeefje (fig. L). Dit kan wat nadruppelen; houd een doekje bij de hand. Bewaar het brandstofzeefje en de wisseltank buiten de kachel.
  • Page 74 De garantie geldt uitsluitend als u de originele, gedateerde aankoopbon overlegt en als daarop geen veranderingen zijn aangebracht. De garantie geldt niet bij schade ontstaan door handelingen die afwijken van de gebruiksaanwijzing, door verwaarlozing en door het gebruik van ver- keerde of verouderde brandstof.
  • Page 75 HET VERVANGEN VAN DE KOUS VOORDAT U BEGINT MET HET VERVANGEN VAN DE KOUS, DIENT KACHEL VOLLEDIG AFGEKOELD TE ZIJN. Open het tankklepje en haal de wisseltank eruit. Haal de batterijen uit de batterijhouder. Licht de grille uit de inkeping en trek hem naar voren. Neem de branderkop uit de kachel.
  • Page 76 Plaats de kous overeenkomstig de op de koushouder 1 1 2 2 a a 1 1 2 2 b b aangegeven richting in de koushouder. Plaats de koushouder (met kous) over de luchtschacht. Plaats daarna het uiteinde van de as aan de rechterzijde in de sleuf van de koushouder en draai de gehele as linksom.
  • Page 77 1-3 cm.
