TASCAM IF-AE8HR
NOTE
Quand la source d'horloge est réglée sur WORD et
qu'une fréquence d'échantillonnage élévée a été
choisie (88,2k ou 96k), mais que le signal d'horloge
entrant n'est qu'à vitesse normale, l'erreur n'est pas
signalée par les témoins à LED.
5 STATUT DES CANAUX (sélecteur et
témoins)
Le format audionumérique au niveau des sorties
6
AES/EBU
peut être soit de type AES profession-
nel (
) soit de type grand public
PRO
3

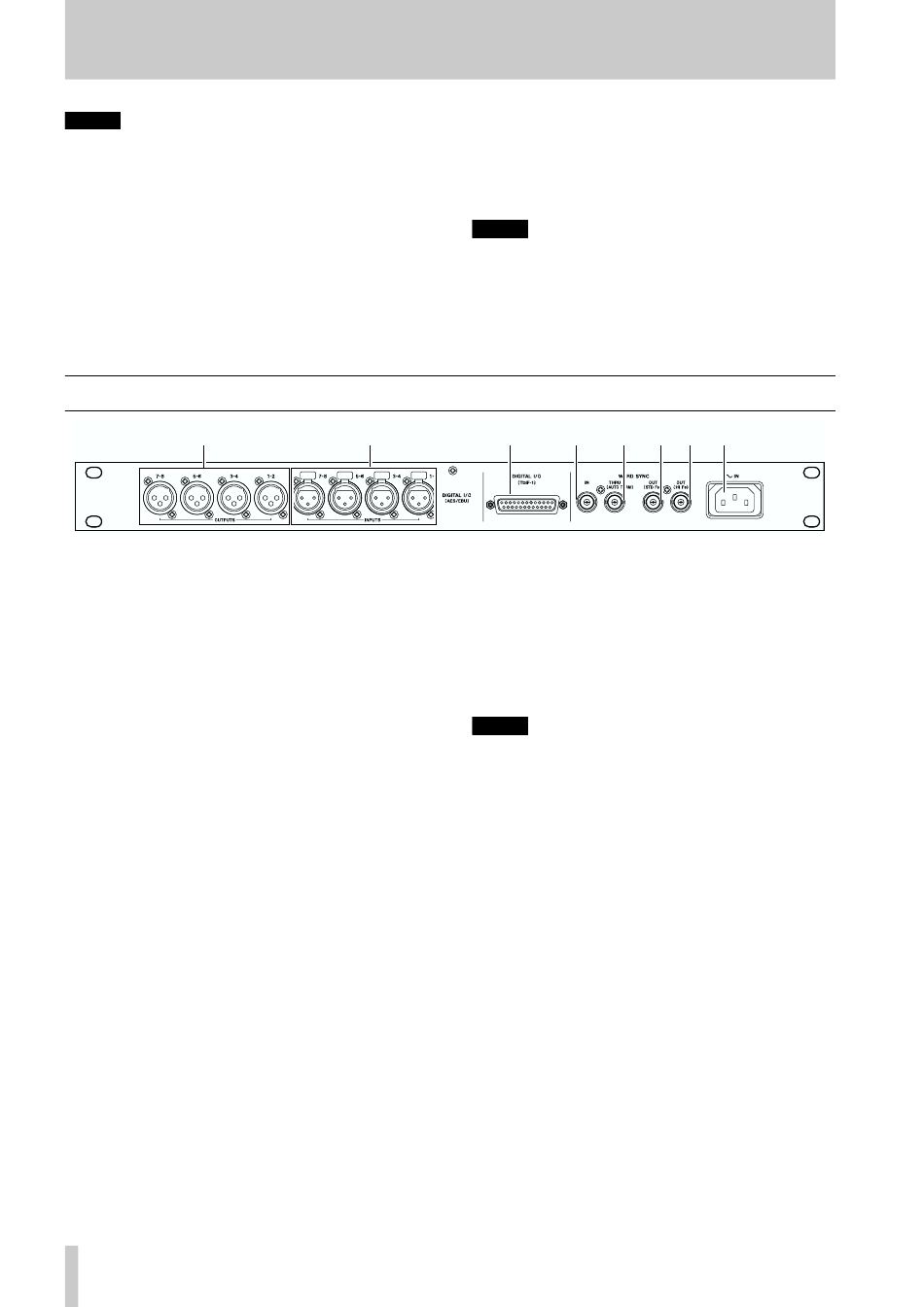

Face arrière
6
6 SORTIES DIGITAL I/O (AES/EBU)
(1/2, 3/4, 5/6, 7/8)
Ces connecteurs XLR symétriques émettent le signal
audio au format AES/EBU professionnel ou au for-
mat grand public en fonction de la sélection opérée
au niveau du sélecteur
CHANNEL STATUS
La fréquence d'échantillonnage du signal dépend de
la valeur choisie au niveau du sélecteur
4
, et de la source d'horloge
FREQUENCY
7 ENTRÉES DIGITAL I/O (AES/EBU)
(1/2, 3/4, 5/6, 7/8)
Ces connecteurs XLR symétriques acceptent les
signaux audio au format AES/EBU professionnel ou
au format grand public. La sélection s'effectue auto-
matiquement et aucun réglage n'est nécessaire.
L'appareil dispose de quatre circuits de détection, et
vous pouvez donc mélanger les formats grand public
et professionnel, mais tous ces signaux doivent avoir
la même fréquence d'échantillonnage.
Notez aussi que si une des entrées reçoit un signal
avec emphasis, tous les signaux de sortie seront éga-
lement avec emphasis.
Tout signal reçu sur un de ces connecteurs peut être
utilisé comme source d'horloge numérique par
l'IF-AE8HR en opérant sa sélection avec le sélecteur
3
CLOCK
6
TASCAM IF-AE8HR
IEC-60958 TYPE II. Les caractéristiques électriques
des sorties restent les mêmes quel que soit le format
choisi. Comme indiqué ci-dessous, le format d'entrée
est détecté automatiquement et aucun réglage n'est
nécessaire à ce niveau.
NOTE
Comme le format grand public standard ne propose pas
les fréquences d'échantillonnage élevées (88,2 kHz ou
96 kHz) toute tentative de sélectionner à la fois CONSU-
MER et une des fréquences 88.2k ou 96k échouera et
sera signalée par le clignotement du témoin PRO pen-
CONSUMER
dant 2 secondes avant de redevenir fixe.
7
8 ENTRÉE/SORTIE DIGITAL I/O (TDIF-1)
Utilisez ce connecteur pour brancher un appareil
équipé TDIF-1 (enregistreur DTRS ou console
numérique TASCAM par exemple).
Le signal reçu sur ce connecteur peut être utilisé
5
.
comme source d'horloge numérique par l'IF-AE8HR
en opérant sa sélection avec le sélecteur CLOCK
SAMPLING
NOTE
3
.
Veillez à n'utiliser que des câbles TASCAM d'origine ou
approuvés par TASCAM comme câbles d'interface TDIF-1.
Bien que ces câbles ressemblent à certains types de
câbles ordinateur et utilisent les mêmes connecteurs, les
caractéristiques électriques différentes de ces derniers
pourraient provoquer divers dysfonctionnements ou
endommager vos appareils.
De tels dommages, résultant de l'utilisation de câbles non
conformes, ne pourraient être couverts par la garantie.
9 WORD SYNC – IN
Ce connecteur BNC accepte un signal d'horloge en
provenance d'une source externe. Il peut être
sélectionné comme source d'horloge pour
l'IF-AE8HR à l'aide du sélecteur CLOCK
Quand une fréquence d'échantillonnage élevée est
sélectionnée(
indiféremment un signal d'horloge à haute fréquence
ou à fréquence normale.
8
9
A B C D
ou
) vous pouvez utiliser
96k
88,2k
3
.
3
.
